Acesta este al treilea articol din seria noastră. În primele două părți am abordat subiecte precum etanșarea trecerilor de conducte metalice, izolații necombustibile pentru conducte (dispuneri CS, CI, LS sau LI), configurații posibile ale capătului conductelor (U / U, U / C, C / U, C / C ), distanțe de suspendare și susținere a ansamblurilor, conducte din materiale combustibile, garnituri pentru treceri ale conductelor compozite cu mai multe straturi și izolații de conducte combustibile. Acum, este timpul să analizăm unele dintre cele mai importante aspecte, de care fiecare firmă de construcții trebuie să țină cont și care nu au legătură cu produsele Promat.
Montarea manșoanelor antifoc

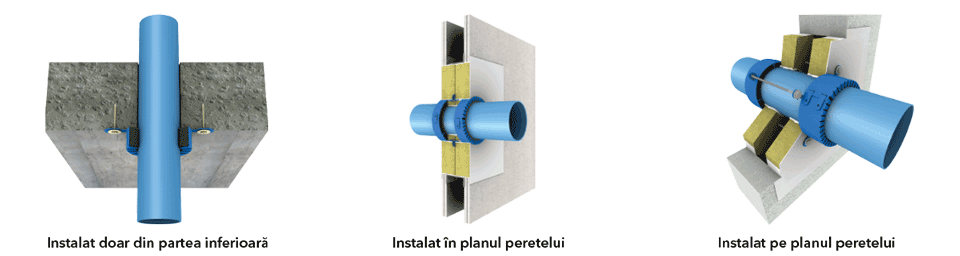

De regulă, în cazul trecerilor de pereți (cu excepția pereților ghenelor), trebuie instalate pe ambele părți ale trecerii un manșon antifoc, un înveliș sau un opritor acrilic antifoc. În cazul trecerilor de pardoseală, produsele menționate trebuie de regulă să fie instalate numai din partea inferioară, dar există excepții: banda antifoc PROMASTOP®-W trebuie instalată pe ambele părți pe o pardoseală din lemn stratificat încrucișat (CLT). După o examinare atentă a datelor pe care le-am obținut din tabelele din articolele anterioare, am putea concluziona că manșoanele antifoc PROMASTOP®-FC sunt instalate pe pereți / pardoseli (pe suprafață) și în pereți / pardoseli (încorporate) cu ajutorul mortarului. În principiu, toate manșoanele antifoc cu carcasă metalică stabilă pot fi instalate atât prin extinderea din planul de penetrare (montate pe suprafață) cât și montat în planul de penetrare (încorporate). Vă rugăm să rețineți că manșonul poate fi utilizat numai în conformitate cu clasificarea în aranjamentul de testare.
Există câteva aspecte interesante cu privire la aplicarea corectă a unui manșon antifoc:
- Spațiul inelar dintre conducta de plastic și structura de susținere trebuie să fie etanșat conform configurației testate, de exemplu prin umplere cu vată minerală de o anumită calitate și etanșarea spațiului inelar pe ambele fețe cu PROMASEAL®-A, Aplicarea manșonului antifoc fără etanșarea spațiului inelar (spațiul dintre structura de susținere și conductă) este permisă numai dacă a fost testat și clasificat în acest mod.
- Manșonul antifoc PROMASTOP®-FC este clasificat pentru utilizare pe pereți flexibili, pereți rigizi și pardoseli.

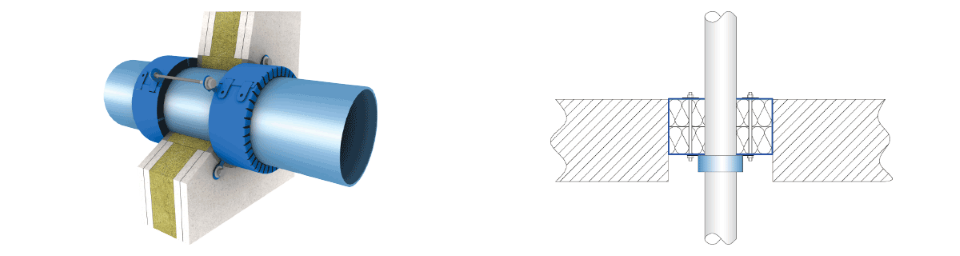

- Manșonul trebuie fixat cu tije filetate M6 sau M8 la aplicarea pe pe pereți flexibili, în timp ce fixarea corespunzătoare cu șuruburi este suficientă pe pereții rigizi. PROMASTOP®-FC nu poate fi fixat pe pereți flexibili cu șuruburi adecvate pentru plăci de ipsos (acest lucru este valabil și pentru alte produse și, prin urmare, trebuie verificată întotdeauna metoda de fixare a manșonului la structura de susținere în timpul încercării la foc). Este aceeași situație și pentru trecerile de plăci de vată minerală moi: în cazul în care manșonul trebuie clasificat pentru penetrări moi, trebuie să fie bine fixat cu tije filetate care trec prin scânduri sau plăci din vată minerală (este dificil de imaginat că orice fixare care nu trece prin structură este capabilă să fixeze manșonul în timpul unui test care poate dura 90 de minute sau mai mult). Manșonul antifoc PROMASTOP®-FC este clasificat pentru etanșarea moale de trecere PROMASTOP®-CC 2 x 50 mm fixat cu tije filetate M6/M8, șuruburi spirale de minimum 60 mm sau ancore expandabile elastice M4, precum și pentru instalarea îngropată (dispozitivele de fixare se găsesc între cele două plăci de vată minerală).
Utilizări speciale ale manșoanelor:

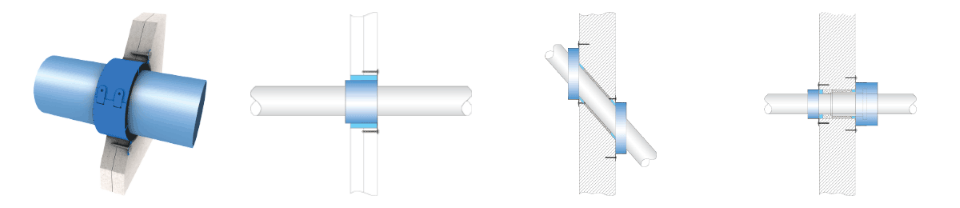

Uneori, manșoanele antifoc trebuie aplicate în situații speciale, unde cantitatea de acoperiri intumescente cu o adâncime de instalare de 30 mm (PROMASTOP®-FC3) nu mai este suficientă. Astfel, Promat a dezvoltat două tipuri de manșon antifoc mai mare PROMASTOP®-FC6 și PROMASTOP®-FC15, potrivite pentru adâncimi de instalare de 60 mm și 150 mm. Utilizări speciale:
- diametrul exterior al conductei >160mm
- pereții ghenelor (manșonul trebuie să fie instalat în pereții puțului din exterior, întoarse spre perete, deoarece nu poate fi instalat din cealaltă parte)
- treceri înclinate (oblice)
- cuplaje pentru conducte (îmbinări)

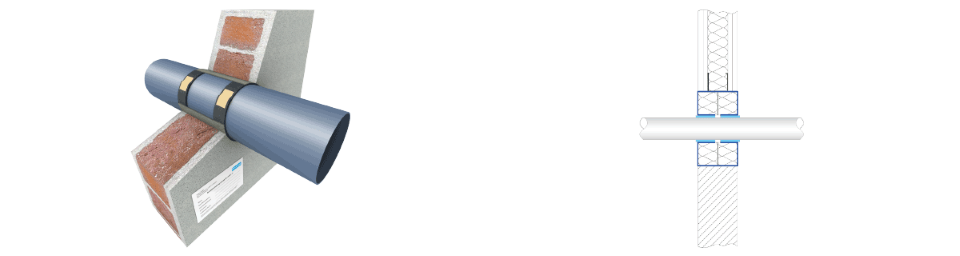

Garnituri moi de treceri cu înveliș pentru oprirea focului PROMASTOP®-W
Garniturile pentru etanșare trecerilor de conducte fără utilizarea manșoanelor antifoc sunt o soluție economică, deoarece nu este nevoie de manșoane antifoc scumpe cu carcasă din oțel inoxidabil, deși acestea au limitările lor. Învelișul antifoc poate fi utilizat numai ca instalare incorporată, în combinație cu o trecere moale (înfășurările și penetrările moi nu sunt variabile). Învelișul PROMASTOP®-W este clasificat în penetrări moi de perete și pardoseală PROMASTOP®-CC și PROMASTOP®-I, pentru pereți și pardoseli. Învelișul poate fi instalat numai în planul peretelui sau al podelei; acesta poate să iasă până la 5 mm din planul suprafeței moi și nu trebuie aplicată acoperire, care face parte din penetrarea moale (acoperirea ar împiedica spumarea necesară a învelișului prin intermediul răcirii și al efectului de izolare termică). Învelișul trebuie să fie instalat astfel încât să-și facă marginea în același plan plat cu planul inferior al plăcii la penetrări ale pardoselii, iar pentru penetrații de perete trebuie ajustată pe planurile ambelor părți ale plăcii de vată minerală (luând în considerare extinderea de 5 mm menționată anterior).
Numărul de straturi (în funcție de material și diametrul exterior al țevii) trebuie luat în considerare (de exemplu, clasificarea la foc EI 120-U/C este asigurată cu două straturi de înveliș PROMASTOP®-W prin trecerea moale PROMASTOP®-CC 2 x 50 mm pentru tuburi din PVC-U, PE-HD, ABS, SAN+PVC, PP-H și PP-R de 75-110 mm diametru exterior).
Aplicarea trecerilor de plăci de vată minerală moi în pereții flexibili

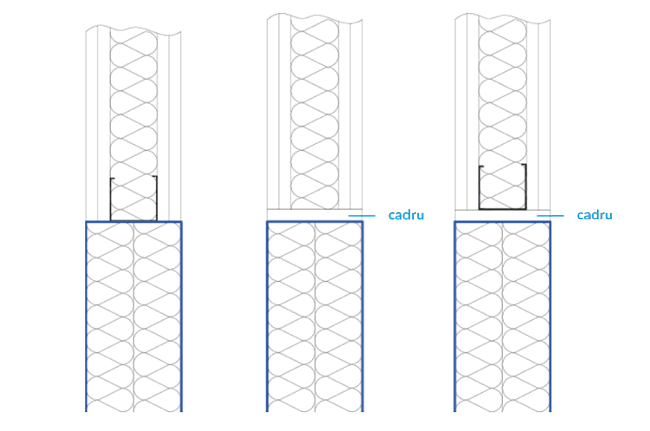

Trebuie să se stabilească un cadru în jurul golului de trecere din pereții flexibili, deoarece plăcile din vată minerală ale trecerilor moi nu pot fi fixate înăuntru în mod corespunzător dacă nu există o suprafață stabilă a barierei. Marginile pot fi realizate în trei moduri pentru penetrările Promat:
- Profil metalice de pereți pot fi utilizate pentru a realiza marginile. Profilurile metalice trebuie să fie construite pentru părțile deschise rămase. Dacă este prezent un profil metalic de circumferință, căptușirea deschizăturii nu este necesară.
- Marginea poate fi formată din plăci de protecție împotriva incendiilor.
- Acoperirea muchiei este posibilă cu plăcile structurii peretelui în cazul profilelor metalice existente.
Notă! În cazul știfturilor din lemn, trebuie să se stabilească o distanță de minimum 100 mm între orificiul de penetrare și suportul din lemn, spațiul dintre suportul din lemn și penetrare trebuie să fie etanșat cu o izolație de minimum 100 mm cu reacție la clasificarea la foc A1 sau A2 (conform standardului EN 13501-1).
Amplasarea plăcilor de vată minerală ale trecerilor moi în planul plat al trecerii

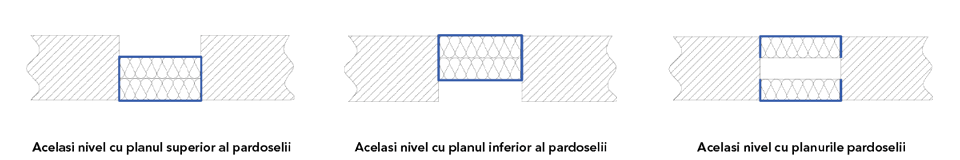

Există diferite modalități de instalare a izolației necesare de vată minerală de 2 x 50 mm grosime pe pardoseli pentru a obține o clasificare de protecție împotriva incendiilor EI 90:
- la același nivel cu planul superior al pardoselii
- la același nivel cu planul inferior al pardoselii
- ambele plăci din vată minerală sunt în același plan cu planul pardoselii
Aranjamentul de testare al produsului ales trebuie luat în considerare. Sistemele de treceri moi ale Promat, PROMASTOP®-I sau PROMASTOP®-CC, sunt clasificate pentru toate cele trei aranjamente.

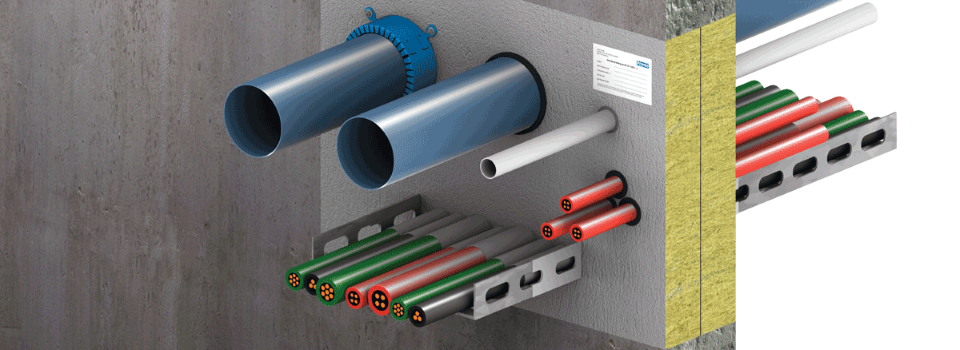

Distanțele dintre utilități în interiorul trecerii
Distanța minimă dintre fiecare utilitate și distanța utilității față de structura clădirii este definită pentru cea mai uzuală trecere moale; nu este posibil să le instalați mai dens decât aranjamentul definit în test. Următorul tabel include câteva exemple.
| Element | Distanță (mm) |
| Izolație necombustibilă – Izolație necombustibilă | 0 |
| Izolație necombustibilă – Structură de susținere/cadrul componentei | 0 |
| Izolație necombustibilă – PROMASTOP®-IM CJ21 | 0 |
| Izolație necombustibilă – PROMATECT® ducts | 0 |
| Izolație necombustibilă – PROMASTOP®-FC | 0 |
| Cabluri, galerie de cabluri – Structură de susținere/cadrul componentei | 0 |
| Cabluri, galerie de cabluri – Cabluri, galerie de cabluri | 0 |
| Cabluri, galerie de cabluri – PROMASTOP®-FC | 0 |
| Cabluri, galerie de cabluri – PROMASTOP®-IM CJ21 | 0 |
| PROMASTOP®-FC – PROMASTOP®-FC | 0 |
| PROMASTOP®-FC – PROMASTOP®-IM CJ21 | 0 |
| PROMASTOP®-FC – PROMASEAL®-A | 0 |
| PROMASTOP®-FC – PROMASEAL®-AG | 0 |
| PROMASTOP®-FC – PROMATECT® conducte de ventilaţie | 0 |
| PROMASTOP®-FC – Structură de susținere/cadrul componentei | 0 |
| PROMASTOP®-W – Izolație necombustibilă | 0 |
| PROMASTOP®-W – PROMASTOP®-W | 0 |
| PROMASTOP®-W – PROMASTOP®-IM CJ21 | 20 |
| PROMASTOP®-W – PROMASTOP®-FC | 0 |
| PROMASTOP®-W – PROMATECT® ducts | 30 |
| PROMASTOP®-W – PROMASEAL®-A | 0 |
| PROMASTOP®-W – PROMASEAL®-AG | 0 |
| PROMASTOP®-W – Structură de susținere/cadrul componentei | 0 |
| PROMASTOP®-IM CJ21 – PROMASTOP®-IM CJ21 | 0 |
| PROMASTOP®-IM CJ21 – PROMASEAL®-A | 0 |
| PROMASTOP®-IM CJ21 – PROMASEAL®-AG | 0 |
| PROMASTOP®-IM CJ21 – Structură de susținere/cadrul componentei | 0 |
| Între orice fel de obiecte nedefinite în alt mod | 100 |
Suma totală de utilități în secțiunea transversală a trecerii mari
Întreaga secțiune transversală a ansamblurilor (conducte cu izolațiile lor, cabluri cu structurile lor de susținere) pentru trecerea moale de mari dimensiuni (plăci de vată minerală, mortar rigid, perne, cărămizi) nu poate depăși 60% din secțiunea transversală a trecerii.
Etanșarea trecerilor de conducte sau cabluri prin panouri sandwich
Etanșarea trecerilor de conducte sau cabluri prin panouri sandwich trebuie testate în mod specific. PROMAT a clasificat sistemele de penetrare cu următoarele panouri sandwich. Dimensiunile maxime ale deschiderilor de penetrare:
- ArcelorMittal Pflaum FO-010-10-80 / 1000; dimensiune maximă a deschiderii pentru penetrarea moale PROMASTOP®-CC 2 x 50 mm: 2,00 m2 (EI 120)
- WP-F 100 (Brucha) = 0,16 m² (EI 90)
- Kingspan KS 1100 CS; dimensiunile maxime ale deschiderii pentru penetrarea moale PROMASTOP®-CC 2 x 50 mm: 600 x 600 mm (pînă la EI 60)

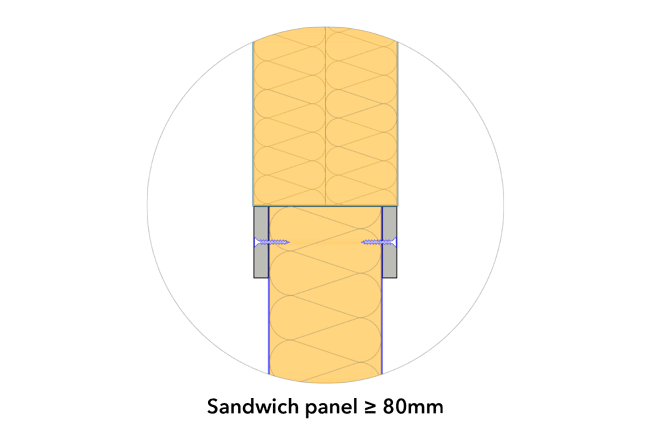

Panoul testat ArcelorMittal Pflaum Rockwool Panel FO-010-10-80 / 1000 trebuie să aibă ≥ 80 mm grosime, cu un cadru format din plăci de protecție împotriva incendiilor PROMATECT®-100 (grosime ≥ 10 mm) instalat în jurul deschiderii cu șuruburi pentru gips-carton (distanțare ≤ 200 mm). Plăcile PROMATECT®-100 trebuie să acopere zona de margine a deschiderii pe o lățime de ≥ 50 mm.
Aici se încheie seria noastră de trei articole despre etanșarea trecerilor de conducte. Această temă este bogată și complexă și necesită multe cunoștințe și multă experiență. Din acest motiv vă invităm să contactați echipa noastră tehnică folosind linkul de mai jos. Vom răspunde cu plăcere tuturor întrebărilor referitoare la proiectele dvs. Împreună putem proiecta clădiri mai sigure.
