Cablurile, mănunchiurile de cabluri, conductele goale, și paturile de cabluri pot trece prin etanșări de treceri în pereți și podele și ar trebui luate în considerare în toate fazele de proiectare și aplicare. Ultima parte din seria noastră de articole despre etanșările la foc clarifică unele aspecte generale legate de etanșările trecerilor pentru cabluri.
Grupe de cabluri
Penetrările de cabluri sunt testate conform standardului european EN 1366-3, iar rezultatele sunt evaluate (clasificate) conform EN 13501-2. Este foarte important, deși mai puțin cunoscut, cablurile să fie clasificate în șase categorii de cabluri diferite în funcție de cele mai frecvente tipuri de cabluri și configurații:
| Tipuri de cabluri | Configurații |
| Grupa 1: | Cabluri mici învelite individual sau mănunchiuri de cabluri cu un diametru exterior care nu depășește 21 mm (Ø ≤ 21 mm), de exemplu, 10 bucăți de 5 mm x 1,5 mm2 sau 2 bucăți de 1 mm x 95 mm2 dimensiuni ale cablului (vezi detalii în Standard); |
| Grupa 2: | cabluri medii acoperite cu un diametru exterior de 21 mm < Ø ≤ 50 mm, de exemplu, 1 bucată de cablu cu dimensiunile 4 mm x 95 mm2 sau 2 bucăți de 1mm x 185 mm2 dimensiuni ale cablului (vezi detaliile din Standard); |
| Grupa 3: | cabluri mari acoperite cu un diametru exterior de 50 mm < Ø ≤ 80 mm, de exemplu, 1 bucată de cablu cu dimensiunile 4 mm x 185 mm2 (vezi detaliile din Standard); |
| Grupa 4: | un mănunchi de cabluri din grupa 1 cu cel mai mare diametru care nu depășește 100 mm (cablu de telecomunicații) Ø ≤ 100 mm; |
| Grupa 5: | tipuri de cabluri neacoperite (sârmă, H07V-R), Ø ≤ 24 mm; ex. 1 bucata de 1 mm x 95 mm2 sau 1 bucata de 1 mm x 185 mm2 |
| Grupa 6: | conducte sau tuburi de oțel, cupru sau plastic (tuburi goale) trei într-un pachet, configurația tubului este U/C (neacoperită în cuptor, acoperită în afara acestuia) Ø ≤ 16 mm. |
La încercare, fiecare grupă de cabluri este plasată în conformitate cu configurația descrisă în Standard, iar secțiunea transversală încercată, distanța de la fiecare prindere și de la structura clădirii sunt luate în considerare. Dacă clientul nu dorește să aibă clasificări pentru toate grupele, atunci respectivele grupe nu sunt incluse în eșantion.

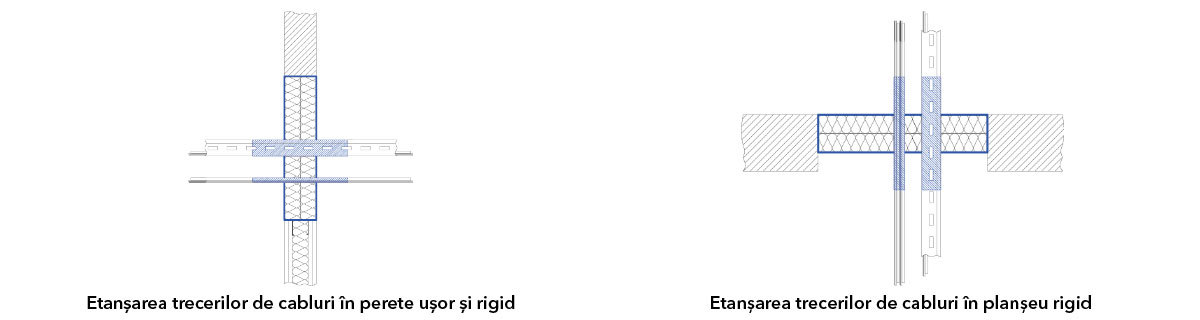

Treceri moi

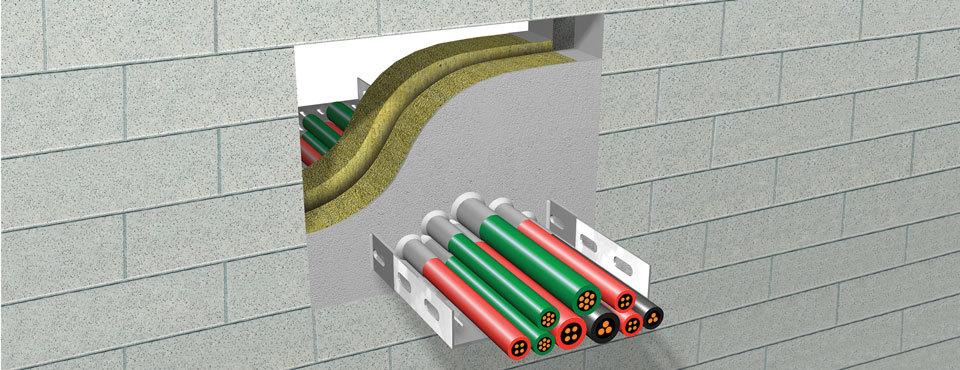

Nu vom descrie produsele în general, ci sistemele de trecere, așa cum am făcut-o pentru trecerile conductelor. Cele mai cunoscute sisteme sunt așa-numitele treceri moi. Ele sunt o combinație de vată minerală cu o densitate și o grosime specifică și o acoperire ignifugă (și eventual un mastic).
Rezistența la foc a unui sistem de etanșare la trecere poate fi clasificată numai de acele grupuri de cabluri care au îndeplinit cerințele încercării la foc.Nu toate sistemele pentru etanșare a trecerii cablurilor pot fi folosite ca protecții împotriva incendiilor pentru mănunchiurile de cablu de orice tip și configurație.
Cu toate acestea, este foarte important ca rezistența clasificată la foc a unui sistem să depindă de vata minerală utilizată, tipul de instalație și grupurile de cabluri. Tabelul de mai jos reprezintă rezistența clasificată la foc a unei treceri moi realizată cu acoperirea „hibridă” PROMASTOP®-CC aplicată pe o vată minerală (cu densitate > 140 kg/m3).
| Instalații electrice | Grosimea și direcția plăcilor de vată minerală | |||||
| 1 × 50 mm | 1 × 80 mm | 2 × 50 mm | ||||
| Perete | Planșeu | Perete | Planșeu | Perete | Planșeu | |
| CG1: Toate tipurile de cablu armate Ø ≤ 21 mm | EI 60 | EI 90 | EI 90 | EI 90 | EI 120 | EI 120 |
| CG2: Toate tipurile de cabluri izolate 21 < Ø ≤ 50 mm | EI 60 | EI 60 | EI 60 | EI 90 | EI 90 | EI 90 |
| CG3: Toate tipurile de cabluri izolate 50 < Ø ≤ 80 mm | EI 60 | EI 60 | EI 60 | EI 90 | EI 90 | EI 90 |
| CG4: Mănunchi de cabluri din grupa CG1 (cabluri de telecomunicație) Ø ≤100 mm | EI 60 | EI 90 | EI 90 | EI 90 | EI 120 | EI 120 |
| CG5: Tipuri de cablu neizolate Ø ≤ 24 mm | EI 45 | EI 60 | EI 60 | EI 60 | EI 90 | EI 90 |
| CG6: Conducte din plastic sau oțel cu configurația de capăt țeavă U/C Ø ≤ 16 mm | EI 45 | EI 45 | EI 60 | EI 60 | EI 90 | EI 90 |
| CG … grup cablu cf. SR EN 1366-3:2009 | ||||||
Tabelul arată că etanșările trecerilor tuturor grupelor de cabluri au fost încercate cu PROMASTOP®-CC. Este recomandabil să luăm în considerare faptul că este necesară o vată minerală mai groasă pentru o rezistență mai mare la foc și că, în general, performanța clasificată este mai mică în cazurile cu un număr mai mare de grupuri de cabluri.
Grosimea necesară a acoperirii PROMASTOP®-CC depinde de grupul de cabluri, așa cum se arată în tabelul de mai jos:
| Element | Grosime înveliș umed (mm) | Lungime înveliș (mm) |
| Cablu din grupa 1-5 | 1 | 100 |
| Cablu din grupa 6 | 3 | |
| Taler pentru cabluri, scări de cabluri | 1 |

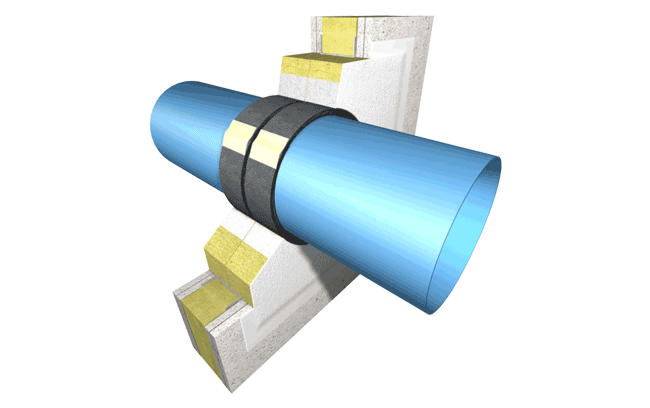

Nu trebuie să uităm de conducte, incluse în grupa 6. Conductele metalice conduc bine căldura, astfel încât este necesară o acoperire mai groasă (mai mare) pentru a realiza o răcire adecvată (izolare). În plus, este necesară o cantitate mai mare de material pentru a umple locul conductelor de topire din plastic decât pentru cablurile medii (în acest caz, acoperirea PROMASTOP®-CC trebuie aplicată într-un strat umed de 3 mm în loc de 1 mm). Deoarece PROMASTOP®-CC grosime de 1 mm înseamnă 0,7 mm grosime la uscare, atunci acest sistem de etanșare la trecere economisește materiale și costuri în comparație cu utilizarea unui strat uscat de 1,0 mm.
Secțiunea transversală a trecerilor moi PROMASTOP®-CC poate fi de până la 3,75 m2 în pereți și pardoseli, ceea ce face posibilă stabilirea compartimentelor de incendiu în locuri cu secțiuni transversale mari. Acoperirea rezistă la umiditate, astfel încât poate fi folosită și in zone cu umiditate moderată cât și ridicată, ceea ce nu se poate spune despre alte treceri moi.
Treceri combinate

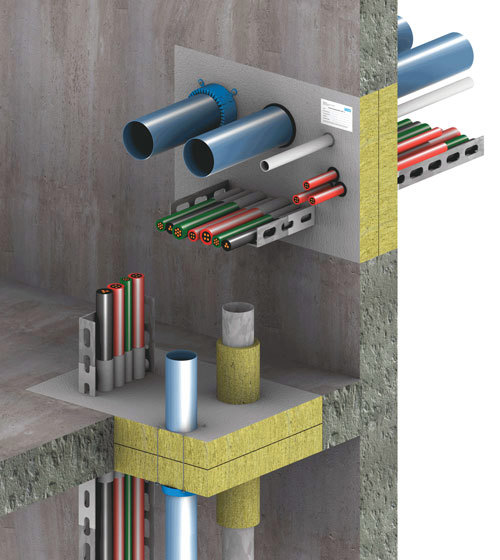

În practică, cablurile și conductele sunt adesea utilizate împreună într-o singură trecere - aceste sisteme sunt numite treceri combinate.

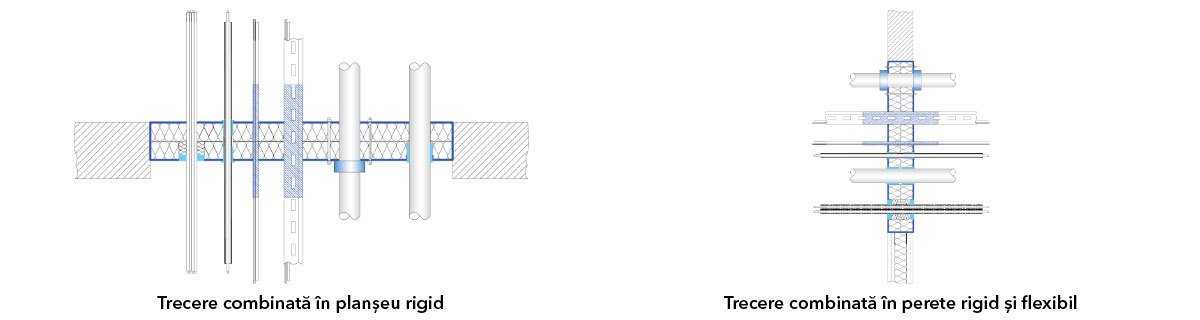

Trecerile moi PROMASTOP®-CC sunt clasificate și pentru sistemul descris mai sus, cu detaliile prezentate în desenele următoare.
Etanșarea trecerilor sunt un subiect extrem de vast și complicat, deoarece fiecare sistem trebuie testat riguros și certificat, incluzând mii de combinații diferite de produse și materiale pentru oprirea incendiilor (conducte, cabluri). Din acest motiv, vă invităm să contactați echipa tehnică. Vom fi mai mult decît bucuroși să vă răspundem la întrebările pe care le veți adresa referitor la proiectele dumneavoastră.
