În prima parte a seriei noastre de articole am tratat etanșarea penetrărilor de conducte metalice, izolații necombustibile pentru conducte (dispuneri CS, CI, LS sau LI), configurații posibile ale capetelor de conducte (U/U, U/C, C/U, C/C) și cu distanțele de suspendare și susținere ale ansamblurilor. În această parte discutăm despre conducte din materiale combustibile, etanșarea penetrărilor de conducte compozite cu mai multe straturi și izolații de conducte combustibile. Mai mult, am dori să atragem atenția proiectanților, instalatorilor, antreprenorilor și pompierilor asupra unor reguli de bază (încă necunoscute in detaliu!) de protecție împotriva incendiilor, care trebuie luate în considerare în timpul proiectării, instalării și inspecției.
Conducte de plastic
Interesant este că etanșarea penetrărilor de conducte din materiale combustibile provoacă mai puține probleme decât cele constatate la conductele metalice, dar principiile de bază sunt aceleași: informațiile referitoare la aplicarea penetrării în poziții specifice de instalare pot fi găsite în clasificare și în documentația tehnică (manualul) produsului dat.
Cei mai importanți parametri sunt următorii:
- clasificarea la foc;
- grosimea materialului și a peretelui țevii;
- materialul, grosimea și dispunerea izolației;
- configurații de capăt de conductă;
- tipul și grosimea minimă a structurilor clădirii afectate de penetrarea conductelor (perete flexibil sau rigid, pardoseală rigidă, perete sau pardoseală din material lemnos cu laminare încrucișată, plafon suspendat sau panouri cu structură stratificată);
- limitări ale dimensiunii;
- distanțe între obiecte și elemente de fixare (detaliile tuturor acestora vor fi discutate mai târziu).
Este evident că zona unei conducte combustibile care se topește (ca și izolația termică) trebuie să fie etanșată de un material intumescent.
Anumite produse enumerate ar putea fi combinate cu acoperiri precum PROMASTOP®-CC și PROMASTOP®-I pentru penetrări moi sau cu mortar antifoc PROMASTOP®-M pentru penetrări dure. Unele dintre metodele de aplicare sunt prezentate în acest articol, iar ghidul complet al aplicației este disponibil în secțiunea Descărcare sau contactând biroul nostru local.

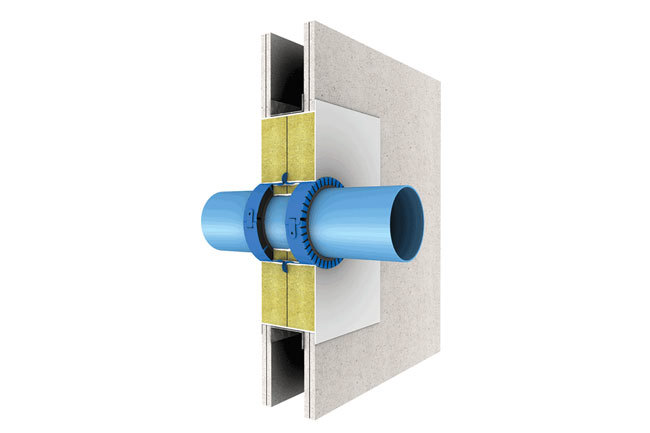

Mărimea conductei penetrante de plastic trebuie luată în considerare cu toate produsele și tipurile de penetrare. Iată câteva exemple de tipuri de penetrare utilizate cel mai des, care sunt realizate cu penetrări moi PROMASTOP®-CC:

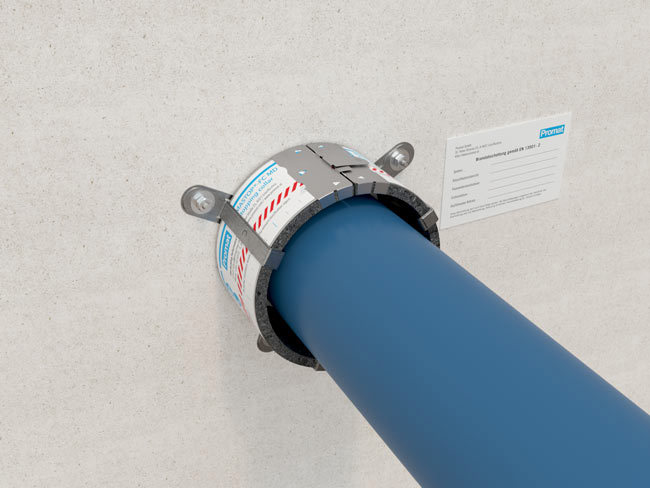

- Manșon antifoc PROMASTOP®-FC6: Conducte din PVC-U și PVC-P până la Ø 250 mm, conducte din PE-HD (sau HDPE), ABS, SAN+PVC, PP-H și PP-R până la 200 mm.
- Bandă expansivă antifoc PROMASTOP®-W: Conducte din toate materialele de mai sus până la Ø 160 mm.
- Etanșant antifoc acrilic PROMASEAL®-AG în orificiu carotat este clasificat pentru etanșarea penetrărilor de conducte din PVC-U cu diametru maxim de 110 mm și grosimea peretelui de 3,2 mm și conducte din PP cu diametru maxim de 50 mm și grosimea peretelui de 1,8 mm, capacitatea de expandare a produsului este adecvată pentru umplerea întregii secțiuni a conductei când spațiul inelar de până la 20 mm din jurul conductei este umplut pe o adâncime de minimum 25 mm, respectiv 20 mm.
Materialul conductei combustibile
Încercările bazate pe standardul EN 1366-3 trebuie să fie efectuate separat pentru conductele PVC-U și PE-HD. Conform standardului de testare, rezultatele testelor pentru conductele PVC-U fabricate pe baza standardelor EN 1329-1, EN 1453-1 sau EN 1452-1 sunt valabile, de asemenea, pentru conductele din PVC-C fabricate pe baza EN 1566-1. Rezultatele conductelor din PE-HD fabricate pe baza standardelor EN 1519-1 sau EN 12666-1 pot fi utilizate pentru conductele din PE fabricate conform standardelor EN 12201-2, EN 1519-1 sau EN 12666-1, iar pentru conductele de acrilonitril butadienă stiren (ABS) realizate pe baza standardului EN 1455-1 și pentru tuburile din amestec de copolimer stiren (SAN+PVC) fabricate conform standardului EN 1565-1.
Grosimea peretelui conductei din plastic
Conform standardului EN 1366-3 , tipurile de conducte care urmează să fie testate sunt împărțite în grupuri de dimensiuni în funcție de diametru și de grosimea peretelui (de exemplu, grupul de dimensiuni 1: 50-80 mm diametru exterior și 3-6 mm grosime perete; grupul de dimensiuni 2: diametru exterior 90-125 mm și grosime perete 3-8,6 mm etc.). Un anumit tip de manșon antifoc poate fi utilizat doar pentru grupul de dimensiuni pentru care a avut rezultate pozitive la test.
Combustible insulation on pipes made from combustible material
În practică, conductele sunt de obicei echipate cu izolație realizată din materiale combustibile pentru a asigura izolare termică sau acustică. Acest fapt trebuie luat în considerare la testarea manșoanelor. Așa cum se arată în tabelul cu exemple prezentat mai jos, manșoanele PROMASTOP®-FC3 sau PROMASTOP®-FC6 au fost clasificate pentru EI 60-U/U până la EI 120-U/C cu conducte Geberit Silent PP în domeniul Ø 32 mm / s 2,0 mm - Ø 160 mm / s 32 mm (s: grosimea peretelui).
| Specificație | Dimensiuni
Ø…diametrul țevii (mm) s…grosime perete țeavă (mm) d…grosimea izolației (mm) |
Rezistență la foc | |||
| Perete rigid | Planșeu rigid | Perete din placaj | Planșeu din placaj | ||
| Conducte Geberit Silent PP pentru bucșe la 90° | |||||
| Colier montat pe suprafață, grosimea construcției ≥ 140 mm | Colier montat pe suprafață, grosimea construcției ≥ 140 mm | PROMASTOP®-FC3 Ø 32 mm, s 2,0 mm R Ø 125 mm, s 4,2 mm PROMASTOP®-FC6 Ø 32 mm, s 2,0 mm R Ø 160 mm, s 5,2 mm |
EI 90-U/U | ||
| Colier montat pe suprafață, grosimea construcției ≥ 100 mm Colier integrat, grosimea construcției ≥ 150 mm |
Colier montat pe suprafață, grosimea construcției ≥ 150 mm Colier integrat, grosimea construcției ≥ 150 mm |
EI 120-U/U | |||
| Colier montat pe suprafață, grosimea construcției ≥ 150 mm | PROMASTOP®-FC6 Ø 32 mm, s 6,0 mm R Ø 160 mm, s 32,0 mm |
EI 60-U/U cu izolație combustibilă B-s3, d0 |
|||
| Colier montat pe suprafață, grosimea construcției ≥ 150 mm | PROMASTOP®-FC6 Ø 32 mm, d 6,0 mm R Ø 160 mm, d 6,0 mm |
EI 120-U/U cu izolație combustibilă B-s3, d0 |
|||
| Colier montat pe suprafață, grosimea construcției ≥ 100 mm | PROMASTOP®-FC6 Ø 32 mm, d 6,0 mm R Ø 160 mm, d 32,0 mm |
EI 120-U/U cu izolație combustibilă B-s3, d0 |
|||
Conducte metalice cu izolație combustibilă
Garniturile de penetrare pentru țevile metalice au fost discutate în articolul precedent, deși izolația combustibilă nu a fost menționată. Clasificarea EI 120-U/C poate fi realizată prin cărămizi antifoc PROMASTOP®-B utilizate pentru penetrarea țevilor de oțel cu un diametru exterior maxim de 220 mm și grosimea peretelui țevii de 18 mm, echipate cu o izolație care are o grosime maximă de 32 mm și clasificare la foc B-s3, d0. Etanșarea penetrărilor de conducte de cupru cu diametrul exterior maxim de 88,9 mm și grosimea peretelui de 14,2 mm au fost clasificate pentru E 120-U/C și EI 90-U/C cu aceeași izolație. Vă rugăm să rețineți că factorul de conductivitate termică al materialului pereților conductelor este de o importanță vitală (acest lucru a fost discutat în articolul nostru anterior) - performanțele la incendiu mai mici au fost obținute cu aceeași soluție de penetrare pentru conductele de cupru cu o conductivitate termică mai bună, un diametru mai mic și o grosime a peretelui mai mică.
Țevi din compozit multistrat cu izolație combustibilă
Penetrațiile clasificate ca EI 120-U/C pentru țevile compozite din aluminiu (de exemplu Pipelife RADOPRESS) cu etichete chimice PE-X/Al/ PE-X și izolație combustibilă pot fi etanșate cu un strat de bandă expansivă antifoc PROMASTOP ®-W în penetrări moi PROMASTOP ®-CC. Există două posibile izolații:
- B-s3, d0 clasificarea reacției la foc conform EN 13501-1 (de exemplu cauciuc), grosime ≥ 6 mm ≤ 32 mm; diametrul exterior maxim al conductei este de 60 mm;
- Reacție la foc clasa E conform EN 13501-1 (de exemplu PE) grosime ≥ 4 mm ≤ 9 mm; diametrul exterior maxim al conductei este de 32 mm.
| Etanșare moale (mm) | Direcție P…Planșeu W…Perete |
Dimensiuni Ø…diametrul țevii (mm) d…grosimea izolației (mm) |
Nr de straturi (bandă ) | Rezistență la foc | |
| Conducte Pipelife Radopress | |||||
| 2 × 50 | P / W | Ø 16 mm, d 6,0 mm RØ 63 mm, d 32,0 mm | 1 | EI 120-U/C cu izolație combustibilă B-s3, d0 | |
| 2 × 50 | P/ W | Ø 16 mm, d 4,0 mm RØ 32 mm, d 9,0 mm | 1 | EI 120-U/C cu izolație combustibilă E | |
În următorul nostru articol ne vom concentra pe sistemele de electricitate ale clădirilor, deoarece instalațiile de cablu sunt expuse unor riscuri speciale și sunt demne de o atenție deosebită.
Vom discuta aspecte care trebuie luate în considerare în timpul procesului de construcție - indiferent de produsul ales. Partea finală a seriei noastre de articole pentru oprirea incendiilor descrie garnituri antifoc de penetrare pentru cabluri, pachete de cablu și îmbinări liniare (goluri).
