Problema spațiului limitat pentru conducte de ventilație și desfumare a fumului rezolvată de sistemul PROMADUCT®

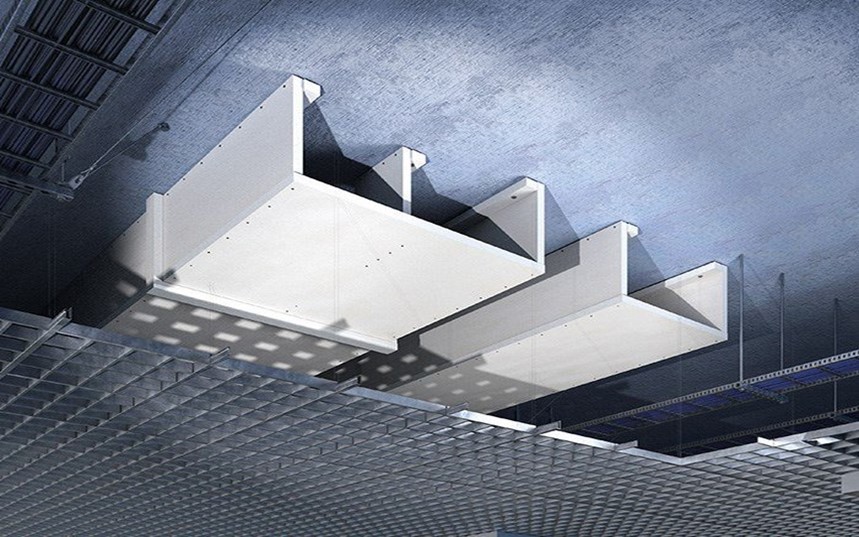

Imaginea 1: Un exemplu de sistem de ventilație și extracție a fumului într-un garaj subteran.

Sistemele de ventilație antifoc sunt un element foarte important de protecție antifoc în clădirile comerciale. În încăperile protejate și pe căile de evacuare, acestea sunt utilizate pentru a reduce acumularea fumului sub nivelul care ar împiedica evacuarea în siguranță a persoanelor, dar ar amenința, de asemenea, siguranța echipelor de salvare din cauza vizibilității sau toxicității reduse. Din acest motiv, proiectarea corectă a conductelor de ventilație și desfumare și adaptarea la condițiile existente în clădire sunt de mare importanță și, în practică, adesea nu este cel mai ușor lucru de realizat.

Plasarea sistemelor de extracție și ventilație a fumului în garaje

Una dintre probleme, în special în garajele subterane, este spațiul limitat în care contează fiecare centimetru de înălțime care poate fi „salvat”. Acest lucru a dat naștere ideii de introducere a unei noi soluții pentru sisteme de ventilație și desfumare pe trei laturi, unde al patrulea perete al conductei este o podea solidă (cu rezistență la foc nu mai mică decât conducta), dar complet testată. Cu toate acestea, deoarece nu există standarde de testare dedicate unor astfel de conducte, Promat a solicitat Departamentului de testare la incendiu al Institutului de cercetare în domeniul clădirilor să creeze o nouă metodă de testare. În acest fel, utilizând cunoștințele și experiența vaste ale Departamentului de testare la foc al Institutului de cercetare a clădirilor, testarea la foc non-standard ar putea fi efectuată pe baza criteriilor standardelor de testare PN-EN 1366-1:2014 și PN-EN 1366-8:2006.

Acest lucru a dus la proiectarea unor conducte de ventilație și desfumare orizontale pe trei laturi cu clasa de rezistență la foc EI 120 (h_o i↔o) S și conducte de fum pe trei laturi cu clasa de rezistență la foc EI 120 (h_o)S1500multi. Pentru conductele de fum, aceasta înseamnă că respectivele conducte pot extrage fum și gaze fierbinți din zonele de fum situate în zone de incendiu diferite, respectând în același timp criteriile de etanșeitare la foc, izolare la foc și etanșeitate la fum în caz de incendiu pentru o perioadă de cel puțin 120 de minute, cu o presiune de funcționare cuprinsă între +500 Pa și -1500 Pa. Conductele PROMADUCT, afișate în imaginea de mai jos, pot trece prin mai multe zone de incendiu și au o secțiune transversală maximă de 1,96 m² (2300 x 850 mm).

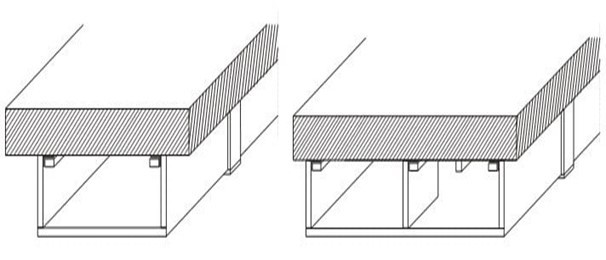

Imaginea 2: Secțiuni transversale prin conducte PROMADUCT ®-500 cu lățime de până la 1250 mm și mai mult

Diferențele dintre o conductă de incendiu cu trei și patru laturi

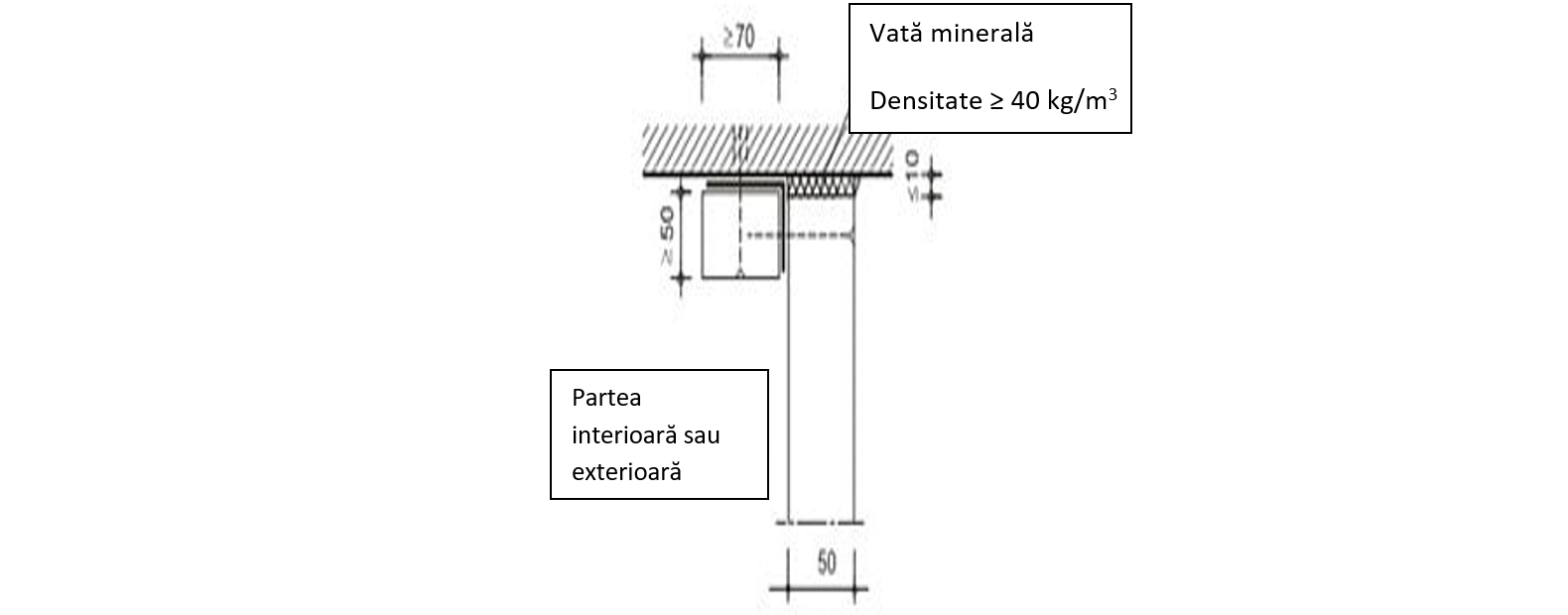

Designul conductelor de ventilație și desfumare cu trei laturi PROMADUCT®-500 diferă ușor de versiunea cu patru laturi, deoarece unul dintre pereții conductei este, de fapt, planșeul din beton. Pereții verticali ai conductelor realizate din plăci de protecție la incendiu PROMATECT ® -L500 cu grosimea de 50 mm sunt conectați la podea cu console unghiulare de oțel acoperite cu o fâșie de placă PROMATECT ® -L500 și fixate împreună pe planșeul din beton cu ancore de oțel. În plus, un strat subțire de vată minerală (cu o grosime de max. 10 mm) este montat între marginea de sus a plăcilor și suprafața tavanului.

Dacă suprafața planșeului din beton este neuniformă, puteți plasa vată minerală și între suporturile unghiulare din oțel și podea (pentru a nivela suprafața).

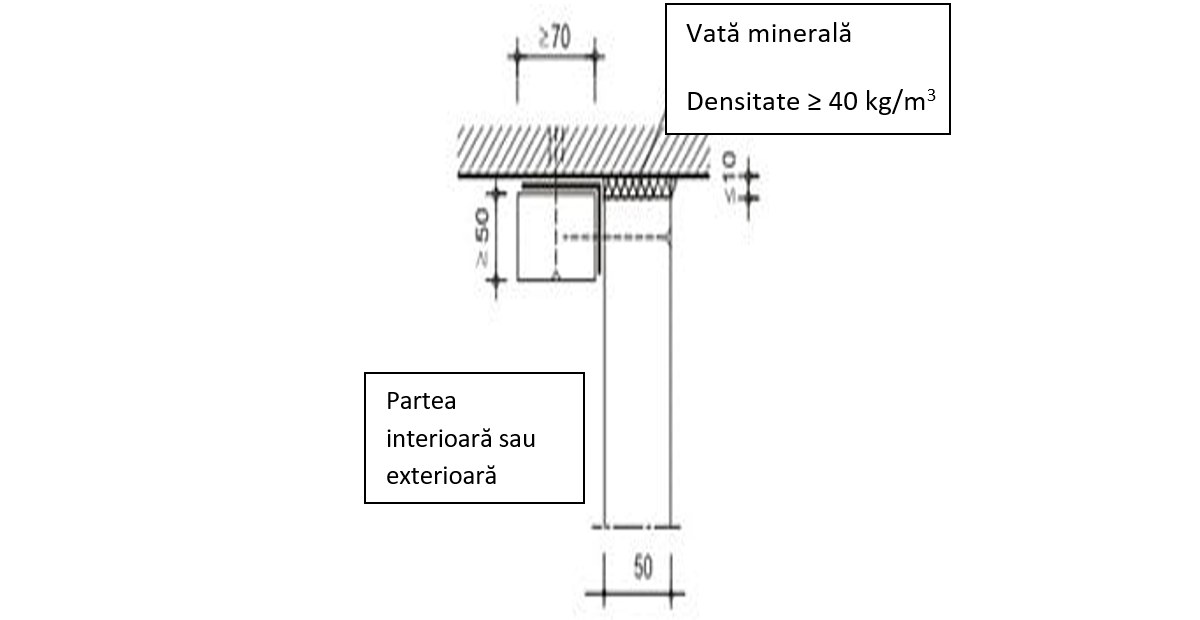

Imaginea 3: Proiectarea conductei PROMADUCT ®-500CU trei laturi

Cei trei pereți (două laturi și partea inferioară) ai conductelor sunt îmbinați în colțuri cu conectori din oțel (capse, șuruburi sau cuie) și toate îmbinările plăcilor (longitudinale și transversale) sunt etanșate cu adeziv Promat® K84, care asigură etanșeitatea la îmbinări pentru fum. Îmbinările laturilor verticale și orizontale pot fi decalate între ele sau pot fi încastrate. Aceste îmbinări sunt acoperite din exterior cu benzi groase de 20 mm de placă PROMATECT®-H cu lățimea de min. 100 mm.

Pentru conducte PROMADUCT ®-500 mai late de 1250 mm, se utilizează rigidizări suplimentare realizate din plăci PROMATECT ® -L500 cu înălțimea egală cu înălțimea conductei și lățimea minimă de 400 mm. Distanța dintre aceste rigidizări nu trebuie să depășească 200 mm (Fig. 1).

Ce altceva fac conductele PROMADUCT®-500 să fie speciale?

Conductele nu au nevoie de sisteme de susținere speciale la versiunile cu patru laturi, adică nu sunt utilizate tije filetate și șine de montare. Această funcție este asigurată de console unghiulare din oțel fixate pe suprafața planșeului de beton; datorită acestei soluții, conductele cu trei laturi ocupă cu câțiva centimetri mai puțin spațiu.

Un alt avantaj al acestui sistem este consumul mai mic și, prin urmare, costurile mai mici ale materialelor și forței de muncă, ceea ce îl face un sistem foarte economic. Conductele de ventilație și desfumare PROMADUCT ®-500 nu au nevoie de îmbinări de expansiune și nu se deformează în timpul unui incendiu.

Simplitatea, costul redus și disponibilitatea materialelor fac din sistemul PROMADUCT®-500 o soluție ideală pentru proiectanți, constructori și contractanți.
