- jak efektywnie korzystać z bibliotek BIM,
- jak modelować kanały wentylacyjne i oddymiające PROMADUCT®.
Bardzo często projektując różne systemy sięgamy po rozwiązania producentów. Głównie kierujemy się chęcią oszczędności czasu i nakładów pracy potrzebnych na stworzenie własnych rodzin produktów. Nie zawsze jednak wybierane rodziny będą spełniać nasze oczekiwania. Kilka wskazówek na co zwracać uwagę wybierając taką rodzinę.
Jak wybrać odpowiedni produkt i na co zwrócić uwagę?
Po pierwsze, biblioteki powinny być produktem kompleksowym, który będzie współgrać z całym projektem. Nie będzie można prawidłowo zamodelować obiektów, jeżeli będzie brakować zarówno parametrów jak i odpowiednich informacji. Co więcej, każdy architekt czy projektant chciałby mieć pewność, że w przypadku niewłaściwego użycia, czy też zastosowania wymiarów niezgodnych z dokumentacją producenta zostanie o tym powiadomiony przez program, w którym pracuje. Stworzenie produktu o wymienionych cechach wymaga współpracy producentów z projektantami, którzy będą obecni na etapie powstawania takiej biblioteki.
W ten właśnie sposób powstały biblioteki 3D Promat, które dostarczają pełen pakiet narzędzi i informacji, które mogą pozytywnie wpłynąć na cały proces projektowania.
Fenomen kanałów wentylacyjnych Promat
Kluczową kwestią w BIM jest INFORMACJA. Jeżeli biblioteka materiałów nie zawiera pełnych danych dotyczących produktu, nie spełni ona swojej roli w projekcie, który ma być wykorzystany jako narzędzie do organizacji budowy oraz na etapie zarządzania obiektem.
Tutaj skupimy się na wentylacji samonośnej, typu Promaduct-500.
Materiałem wykorzystywany do tworzenia kanałów wentylacyjnych w systemie Promaduct-500, są ogniochronne płyty silikatowo-cementowe, Promatect-L500. Wykorzystanie produktu, który posiada właściwości ogniochronne, odpornego na wilgoć, łatwego w obróbce, pozwala zaoszczędzić kosztów związanych z zabezpieczeniem kanałów stalowych dodatkowymi niepalnymi materiałami. Dodatkowo oprócz optymalizacji nakładów finansowych oszczędzamy czas, gdyż nie trzeba modelować dwa razy tego samego obiektu.
Gdzie można znaleźć informacje o kanałach Promat w Programie Revit?

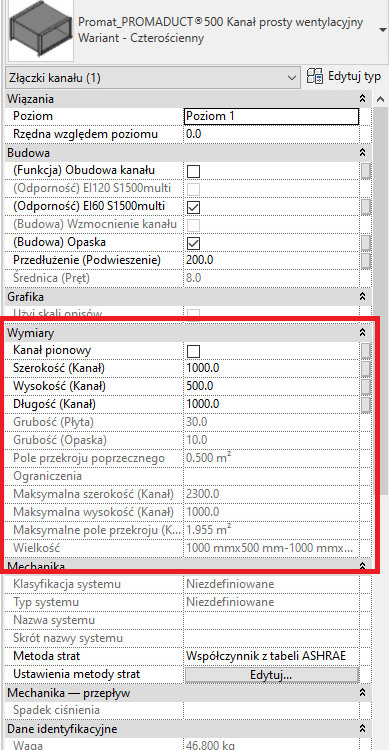

W zakładce Właściwości (skrót klawiaturowy PP) mamy szereg parametrów, które określają nam zastosowany materiał jak również maksymalne wymiary takiego kanału.

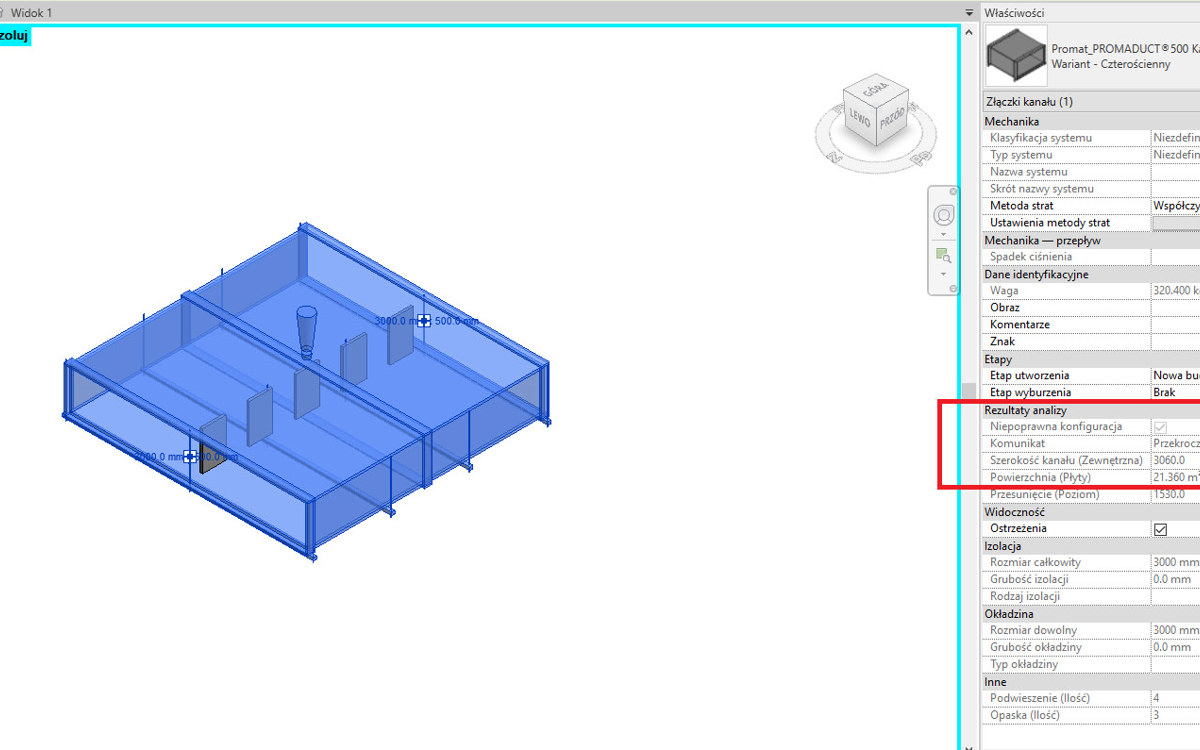

Dodatkowo pojawia się rozróżnienie na kanał pionowy i poziomy. W przypadku, gdy projektant zapomni o tych ograniczeniach, w przypadku przekroczenia tych właściwości pojawi się alert wraz z komunikatem:
Każdy kanał posiada zdefiniowane wzmocnienia oraz domyślnie ustawione zawieszenia, dobierane na podstawie zadeklarowanej odpowiedniej odporności pożarowej. Korzystając z tak przygotowanego elementu, nie musimy się martwić o dobór odpowiednich prętów, wzmocnień, opasek itp., ponieważ sama biblioteka jest na tyle inteligentna, że tą pracę wykonuje za nas.
