Stalen ligger (I-, H- en U-profielen; ronde, vierkante en rechthoekige kokerprofielen) beschermd met PROMATECT®-L - R 30

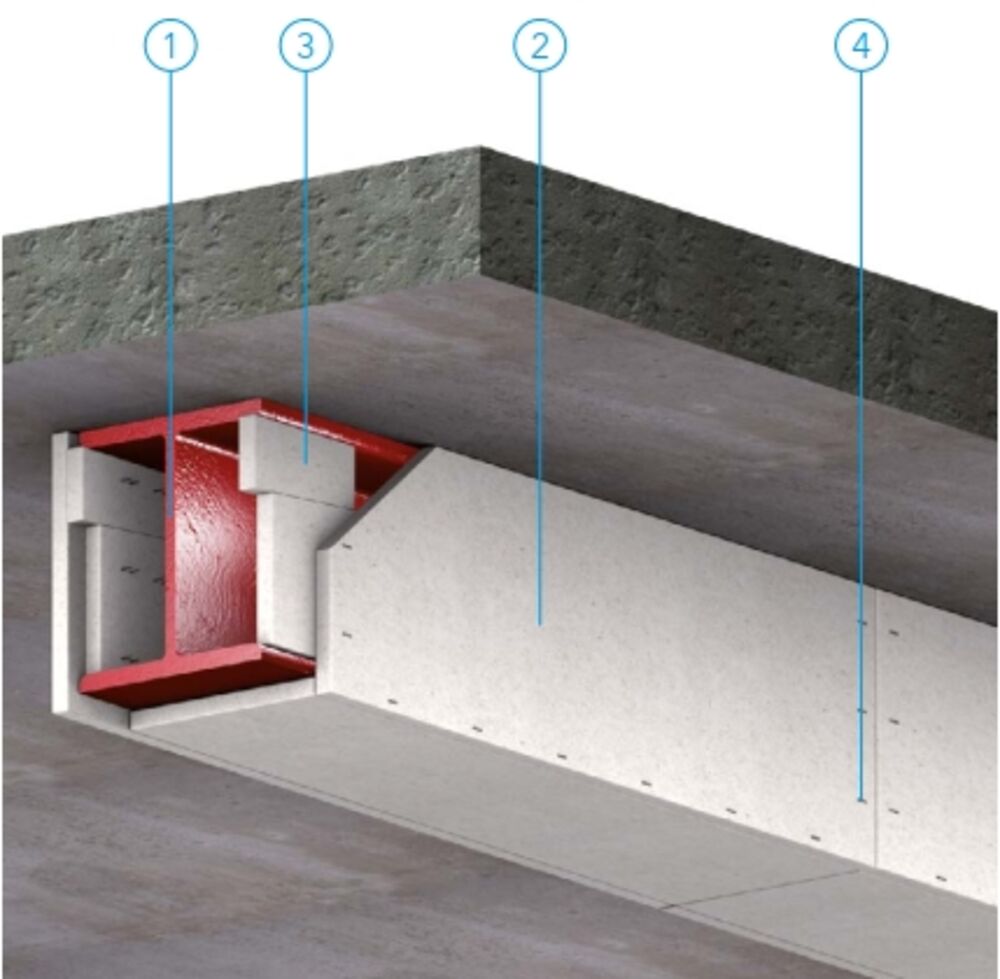

Kokervormige bekleding van een stalen ligger met PROMATECT®-L platen, bevestigd met nieten op onbrandbare klossen.
Systeeminformatie
Classificatie brandwerendheid:
R 30
Brandwerendheid:
30 min
Rapport:
2015-Efectis-R00320 [Rev.2]
Product:
PROMATECT®-L
Classificatie brandwerendheid:
R 30
Brandwerendheid:
30 min
Rapport:
2015-Efectis-R00320 [Rev.2]
Installatiestappen:
1. Stalen ligger.
2. PROMATECT®-L, dikte afhankelijk van de profielfactor en de kritieke staaltemperatuur. Met deze gegevens bepaalt u met behulp van de Promat Structural Protection Calculator en/of het geldende assessmentrapport de benodigde dikte. Lengte van de bekledingsplaat is maximaal 1200 mm. De kritieke staaltemperatuur dient conform NEN-EN 1993-1-2 berekend te worden. Onder normale condities gaat Promat ervan uit dat voor liggers 575°C veilig is. De constructeur kan aangeven welke temperatuur u moet aanhouden. Indien bekend is dat de veilige kritieke staaltemperatuur anders is, dan dient u daar rekening mee te houden. Voor de tabellen met bekledingsdiktes verwijzen wij naar ons Handboek "Brandwerend beschermen van stalen draagconstructies".
3. PROMATECT®-L wigklos. Dikte van de klos is 15 mm bij een plaatdikte van 15 mm en 50 mm bij de overige plaatdiktes. De breedte is 120 mm, hart-op-hart afstand is maximaal 1200 mm. De afschuining van 5° begint ca. 50 mm vanaf de bovenzijde en maakt het mogelijk om eventuele diktetoleranties in de staalprofielen op te vangen.

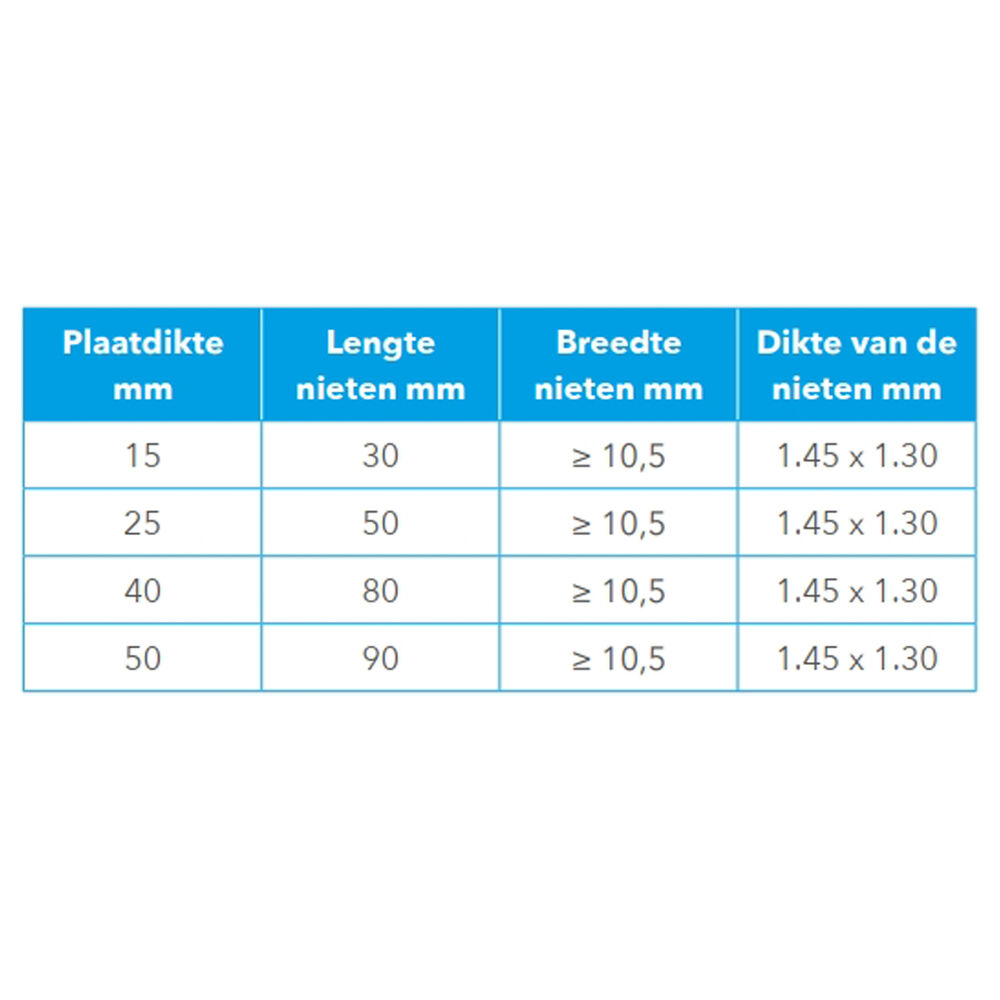

4. Stalen nieten, lengte = minimaal 2 x plaatdikte, zie onderstaande tabel. Maximale hart-op-hart afstand is 100 mm en de afstand tot de plaatranden is 50 mm.
