Stalen kolom (I-, H- en U-profielen; ronde, vierkante en rechthoekige kokerprofielen) beschermd met PROMATECT®-H - R 240

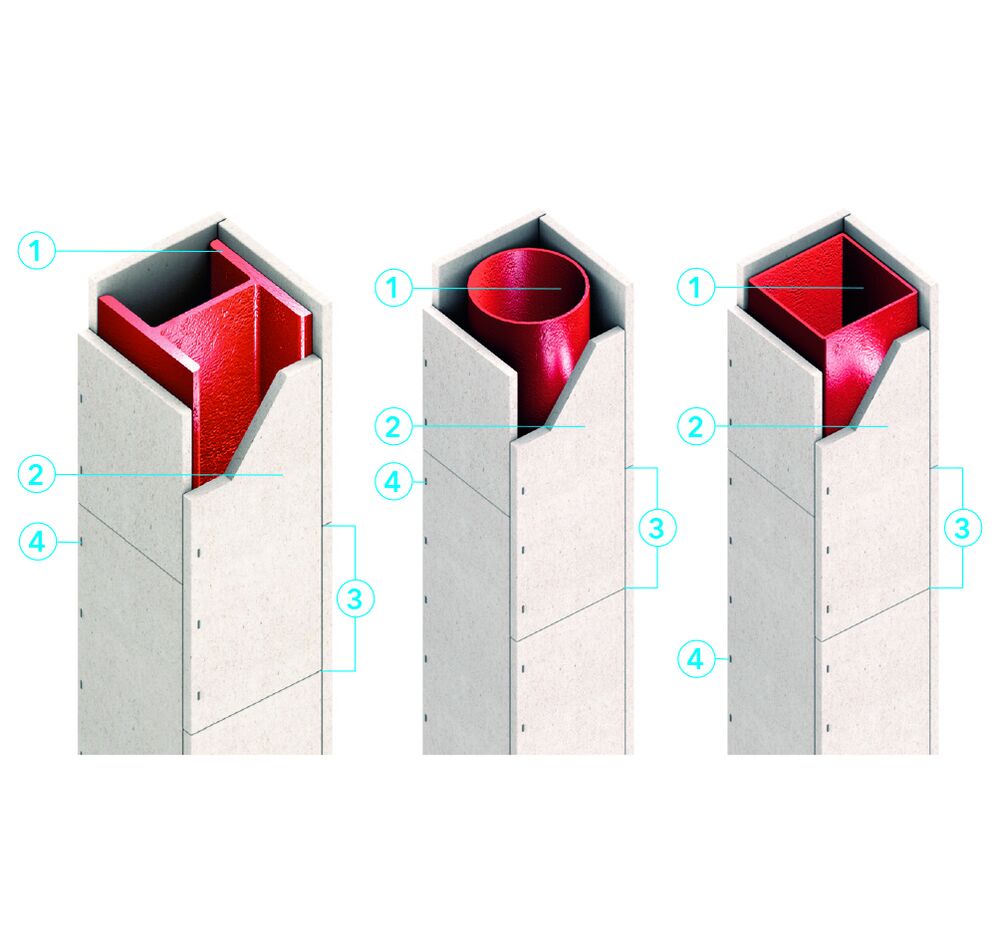

Kokervormige bekleding van een stalen kolom met PROMATECT®-H platen, bevestigd met stalen nieten.
Systeeminformatie
Classificatie brandwerendheid:
R 240
Voordelen:
Stootvaste, vochtbestendige bekleding
Brandwerendheid:
240 min
Rapport:
2014-Efectis-R0363c [Rev.3]
Product:
PROMATECT®-H
Classificatie brandwerendheid:
R 240
Brandwerendheid:
240 min
Rapport:
2014-Efectis-R0363c [Rev.3]

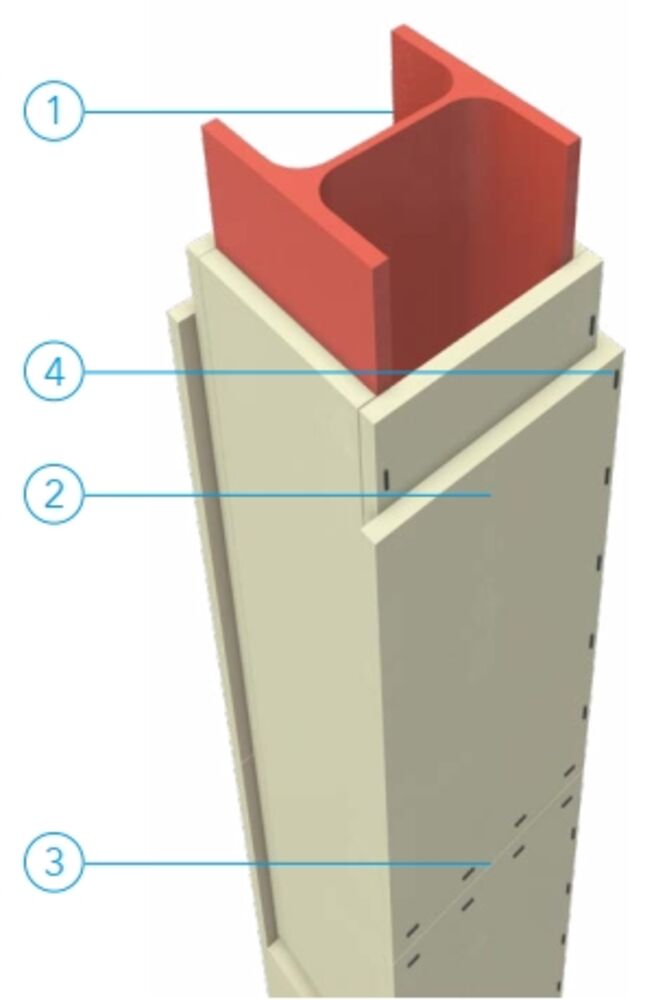

Installatiestappen:
1. Stalen kolom.
2. PROMATECT®-H, dikte afhankelijk van de profielfactor en de kritieke staaltemperatuur. Met deze gegevens bepaalt u met behulp van de Promat Structural Protection Calculator en/of het geldende assessmentrapport de benodigde dikte. De kritieke staaltemperatuur dient conform NEN-EN 1993-1-2 berekend te worden. Onder normale condities gaat Promat ervan uit dat voor kolommen 530 °C veilig is. De constructeur kan aangeven welke temperatuur u moet aanhouden. Indien bekend is dat de veilige kritieke staaltemperatuur anders is, dan dient u daar rekening mee te houden. Voor de tabellen met bekledingsdiktes verwijzen wij naar ons Handboek "Brandwerend beschermen van stalen draagconstructies".
3. Horizontale naad, alleen als de kolom hoger is dan de maximale plaatlengte. De horizontale naden verspringen over ten minste 500 mm t.o.v. de horizontale naden van de aangrenzende zijden. Indien de totale bekledingsdikte uit twee plaatlagen bestaat, dient de 2e laag over een halve plaatlengte te verspringen t.o.v. de 1e laag.

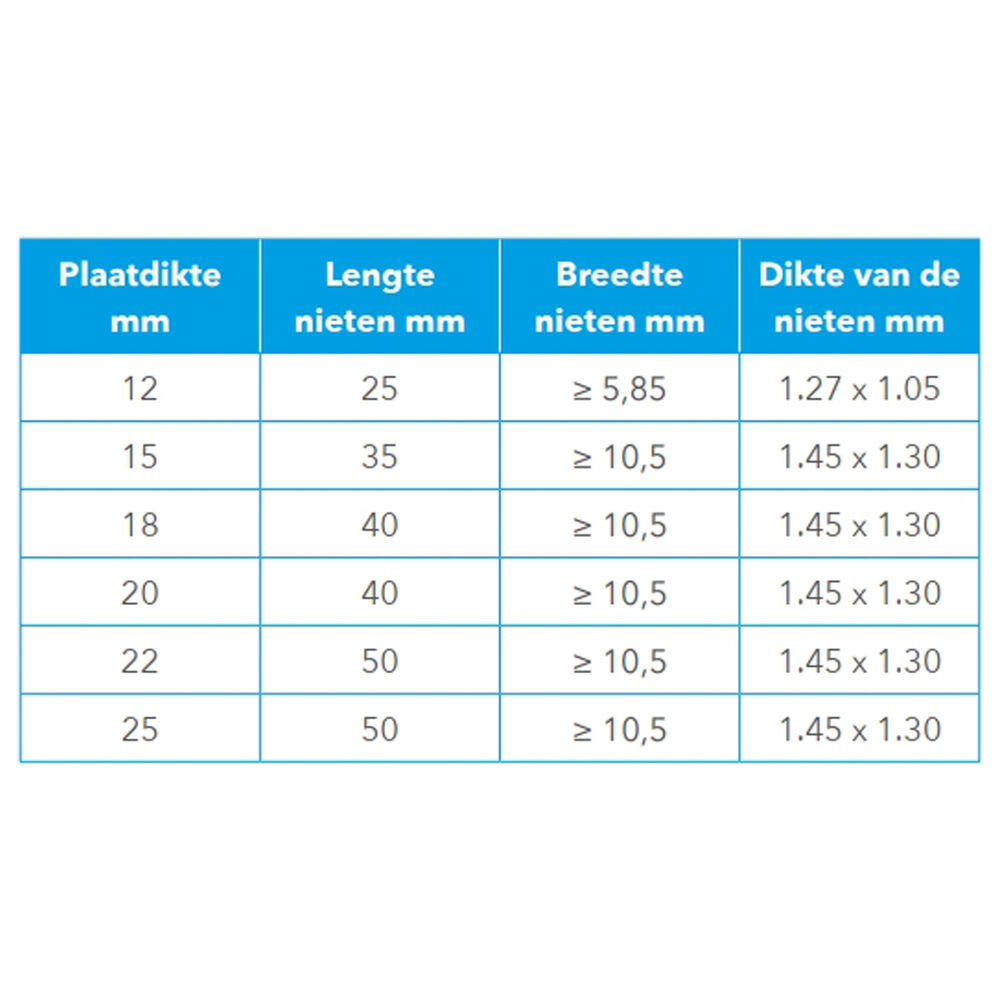

4. Stalen nieten, lengte = minimaal 2 x plaatdikte, zie onderstaande tabel. Maximale hart-op-hart afstand is 100 mm en de afstand tot de plaatranden is 50 mm.
