Stalen kolom (I-, H- en U-profielen; ronde, vierkante en rechthoekige kokerprofielen) beschermd met PROMATECT®-XS - R60

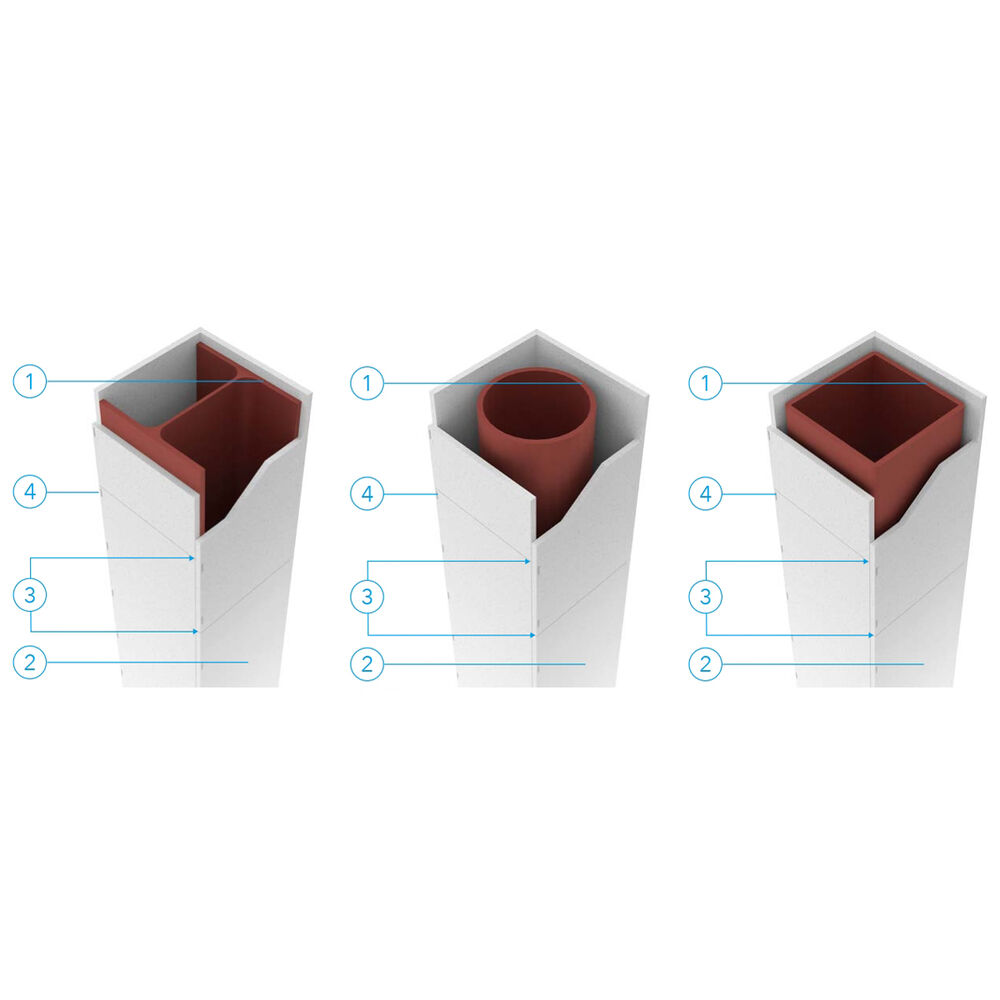

Kokervormige bekleding van een stalen kolom met PROMATECT®-XS platen, bevestigd met nieten op onbrandbare klossen.
Systeeminformatie
Classificatie brandwerendheid:
R 60
Voordelen:
PROMATECT®-XS combineert de beste brandwerendheidsprestatie met zeer eenvoudige verwerking en montage.
Brandwerendheid:
60 min
Rapport:
23/32302877
Product:
PROMATECT®-XS
Classificatie brandwerendheid:
R 60
Brandwerendheid:
60 min
Rapport:
23/32302877
Installatiestappen:
1. Stalen kolom.
2. PROMATECT®-XS, dikte afhankelijk van de profielfactor en de kritieke staaltemperatuur. Met deze gegevens bepaalt u met behulp van de Promat Structural Protection Calculator en/of het geldende assessmentrapport de benodigde dikte. De kritieke staaltemperatuur dient conform NEN-EN 1993-1-2 berekend te worden. Onder normale condities gaat Promat ervan uit dat voor kolommen 530°C veilig is. De constructeur kan aangeven welke temperatuur u moet aanhouden. Indien bekend is dat de veilige kritieke staaltemperatuur anders is, dan dient u daar rekening mee te houden. Bij een 4-zijdige bekleding is het gebruik van PROMATECT®-XS wigklossen met een afmeting van 20 x 120 mm (dikte x breedte) optioneel. Voor de tabellen met bekledingsdiktes verwijzen wij naar ons Handboek "Brandwerend beschermen van stalen draagconstructies".
3. Horizontale naad, alleen als de kolom hoger is dan de maximale plaatlengte. De horizontale naden verspringen over ten minste 500 mm t.o.v. de horizontale naden van de aangrenzende zijden.

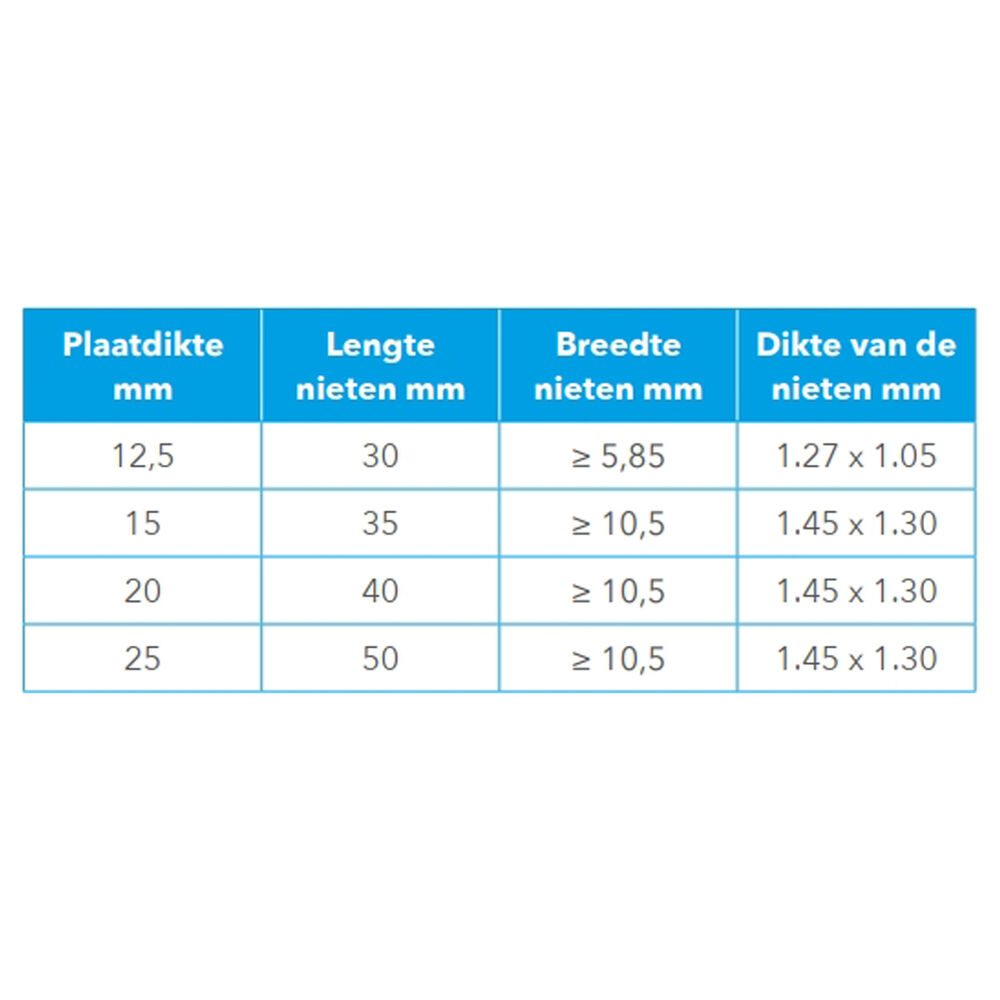

4. Stalen nieten, lengte = minimaal 2 x plaatdikte, zie onderstaande tabel. Maximale hart-op-hart afstand is 100 mm en de afstand tot de plaatranden is 50 mm.
