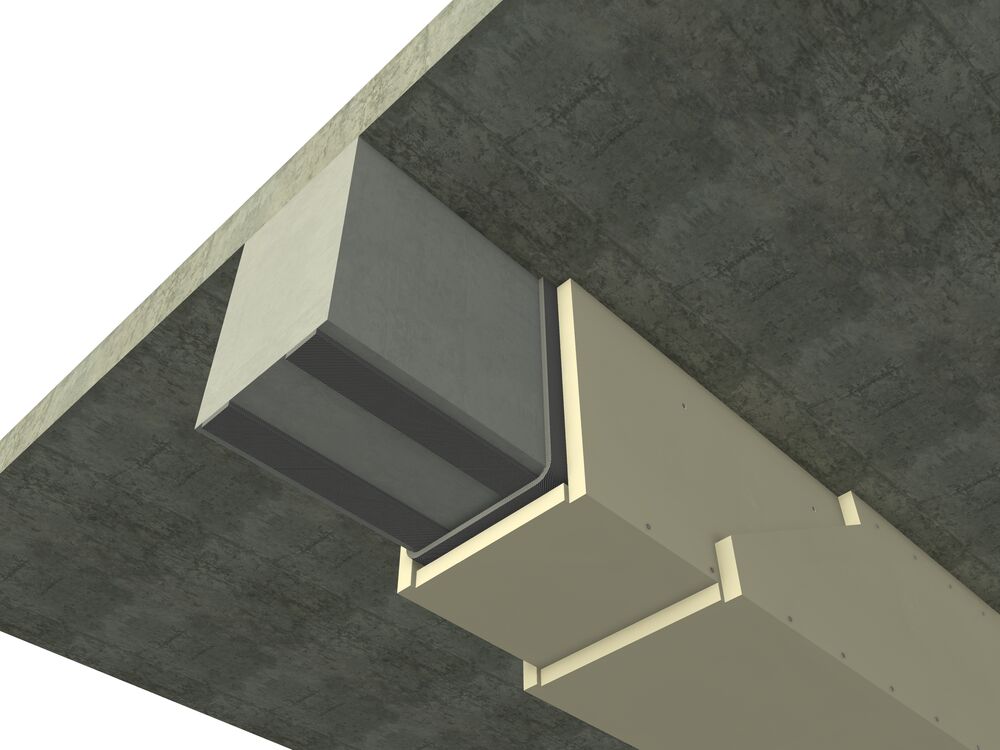

Betonnen balk versterkt met strippen o.b.v. carbonvezel beschermd met PROMATECT®-L500
Een betonnen balk versterkt met strippen o.b.v. carbonvezel beschermt u met PROMATECT®-L500.
Systeeminformatie
Brandwerendheid:
60 min
Classificatie brandwerendheid:
R 60
Product:
PROMATECT®-L500
Aantal lagen:
2
Systeemnummer:
3.19.60a_NL_NL
Rapport:
EFR-14-002254
Classificatie brandwerendheid:
R 60
Brandwerendheid:
60 min
Rapport:
EFR-14-002254
Installatiestappen:

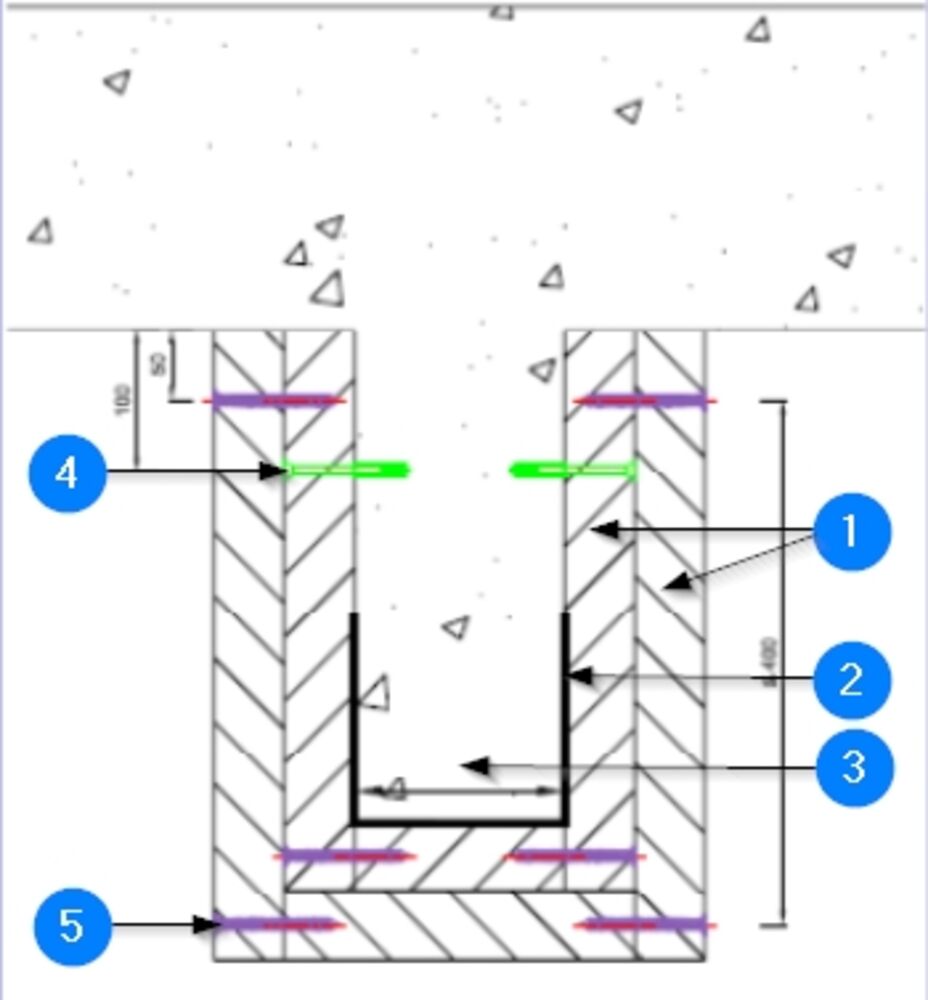

1. PROMATECT®-L500, dikte 2 x 40 mm bij een maximale interfacetemperatuur van 45 °C of dikte 2 x 30 mm bij een maximale interfacetemperatuur van 60 °C of 80 °C. Eerst bevestigt u de zijplaten van de eerste laag in de betonnen balk met Fischer FNA II ankers 6 x 30/50 mm (bij 2 x 40 mm) of 6 x 30/40 mm (bij 2 x 30 mm) , aangebracht met een maximale tussenafstand van 400 mm. Daarna monteert u de onderplaat van de eerste laag tussen de twee zijplaten in en schroeft deze vanaf de zijkant vast met snelbouwschroeven Ø 4 x 70 mm (bij 2 x 40 mm) of Ø 4,5 x 55 mm (bij 2 x 30 mm), aangebracht met een maximale tussenafstand van 150 mm. De zijplaten van de tweede laag bevestigt u vervolgens in de zijplaten van de eerste laag met snelbouwschroeven Ø 4 x 70 mm (bij 2 x 40 mm) of Ø 4,5 x 55 mm (bij 2 x 30 mm) , aangebracht met een maximale tussenafstand van 150 mm voor de horizontaal geplaatste schroeven en maximaal 400 mm voor de verticaal geplaatste schroeven. Tot slot monteert u de onderplaten van de tweede laag tussen de zijplaten van de tweede laag in en schroeft deze vanaf de zijkant vast met snelbouwschroeven Ø 4 x 70 mm (bij 2 x 40 mm) of Ø 4,5 x 55 mm (bij 2 x 30 mm) , aangebracht met een maximale tussenafstand van 150 mm.
2. Wapeningsstrip op basis van carbonvezels, tegen de betonnen balk gelijmd met epoxyhars.
3. Betonnen balk.
