Brandwerende gevel van PIR sandwichpanelen met PROMATECT®-100 aan de binnenzijde

Bescherming van een gevel van PIR sandwichpanelen met PROMATECT®-100 dik 12 mm gemonteerd op omegaprofielen. Brandwerendheid beoordeeld met een brand vanaf de buitenzijde.

Brandwerende gevel van PIR sandwichpanelen met PROMATECT<sup>®</sup>-100 aan de binnenzijde
Brandwerende gevel van PIR sandwichpanelen met PROMATECT<sup>®</sup>-100 aan de binnenzijde

Meer informatie

Brandwerendheid: 30 min
Classificatie brandwerendheid: E60, EI30, EW60
Product: PROMATECT®-100
Plaatdikte: 12 mm
Beplating aan één of twee zijden: 1
Maximale hoogte: 5000 mm
Richting brandaanval: Van buiten naar binnen
Systeemnummer: 100.56b.30_NL
Rapport: 2017-Efectis-R000438
Classificatie brandwerendheid: E60, EI30, EW60
Getest conform: EN 1364-1:2015
Rapport: 2017-Efectis-R000438

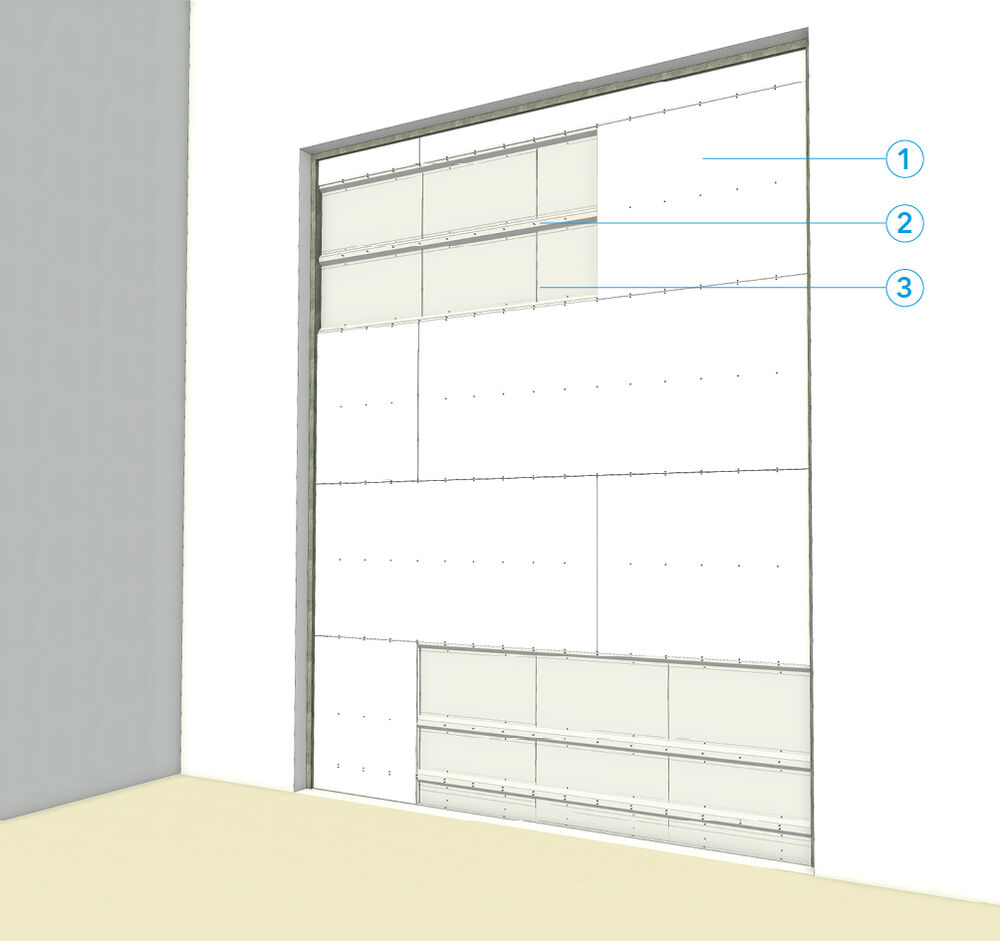

Installatiestappen: 1. PROMATECT®-100 dikte 12 mm gemonteerd met snelbouwschroeven 3,5 x 35 mm met een hart-op-hart afstand van maximaal 250 mm.

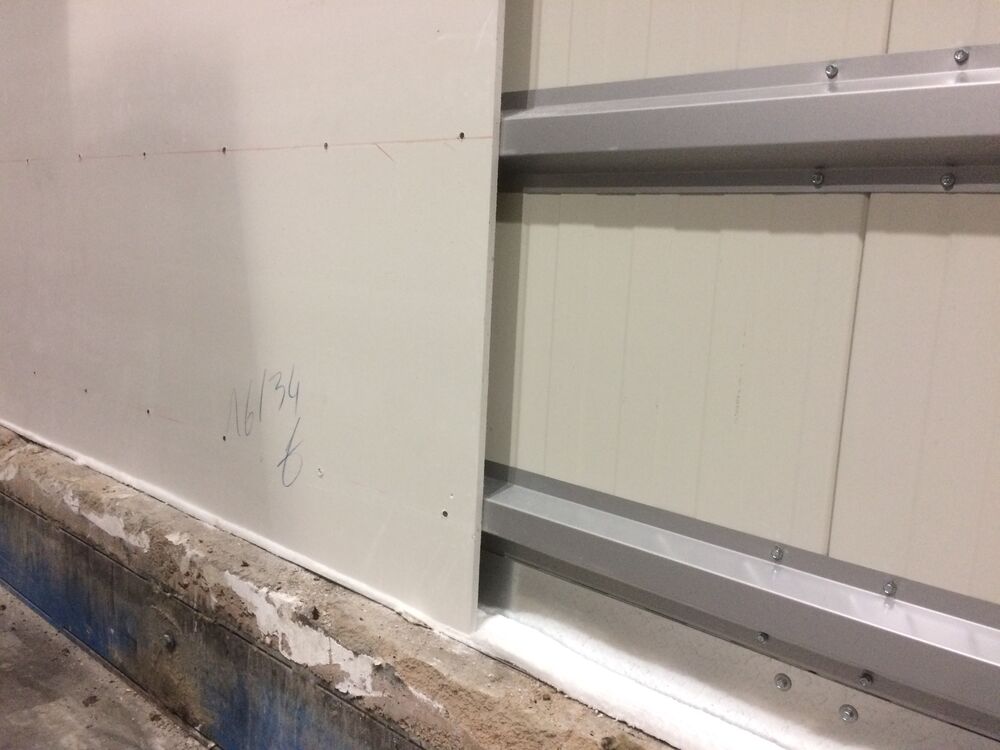

2. Omega profielen 20 x 40 x 40 x 40 x 20 mm dikte 0,75 mm h.o.h. maximaal 600 mm. Bevestigd op de sandwichpanelen met verzinkte zelfborende Farmer schroef HWH 8 mm Ø 4,8 x 28 mm inclusief 14 mm EPDM verzinkte onderlegring. De schroeven worden aan beide zijden van de naden tussen de sandwichpanelen aangebracht, zodat deze naden bij brand goed dicht blijven.
3. SAB WB 60.1000 PIR sandwichpaneel dikte 60 mm. Bevestigd met een stalen hoeklijn 50 x 100 x 1,5 mm tegen aangrenzende betonnen constructie. Bevestiging in het beton met Fischer FNA II ankers 60x30/5 h.o.h. afstand 500 mm.
