Dakaansluiting brandwerende wand met PROMATECT®-100 - EI 60

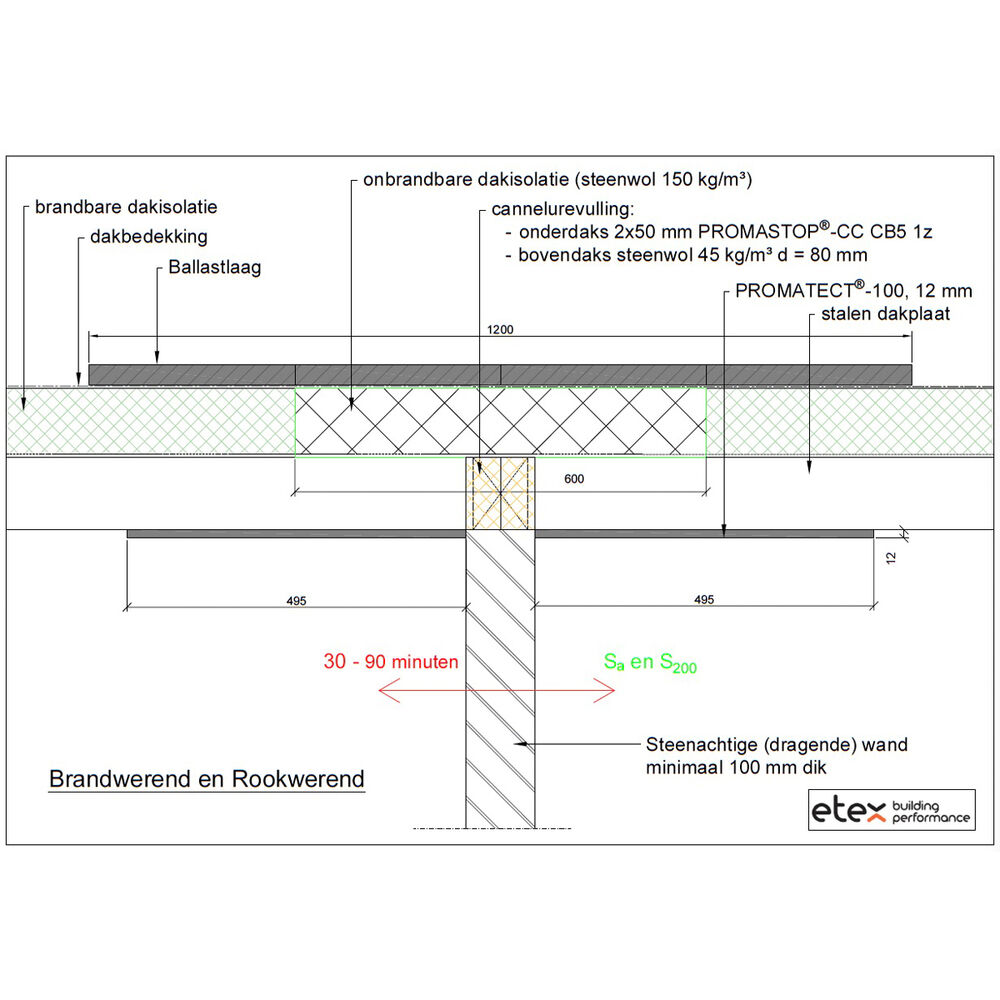

Aansluiting dragende brandwerende wand met een geprofileerd stalen dak met PROMATECT®-100 stroken 12 mm over een breedte van 495 mm aan beide zijden van de wand. Tevens rookwerend volgens NEN 6075 (Sa en S200).

Dakaansluiting brandwerende wand met PROMATECT<sup>®</sup>-100 - EI 60

Meer informatie

Classificatie brandwerendheid: EI 60
Brandwerendheid: 60 min
Rapport: 2024-Efectis-R000802
Product: PROMATECT®-100
Plaatdikte: 12 mm
Richting brandaanval: a ↔ b

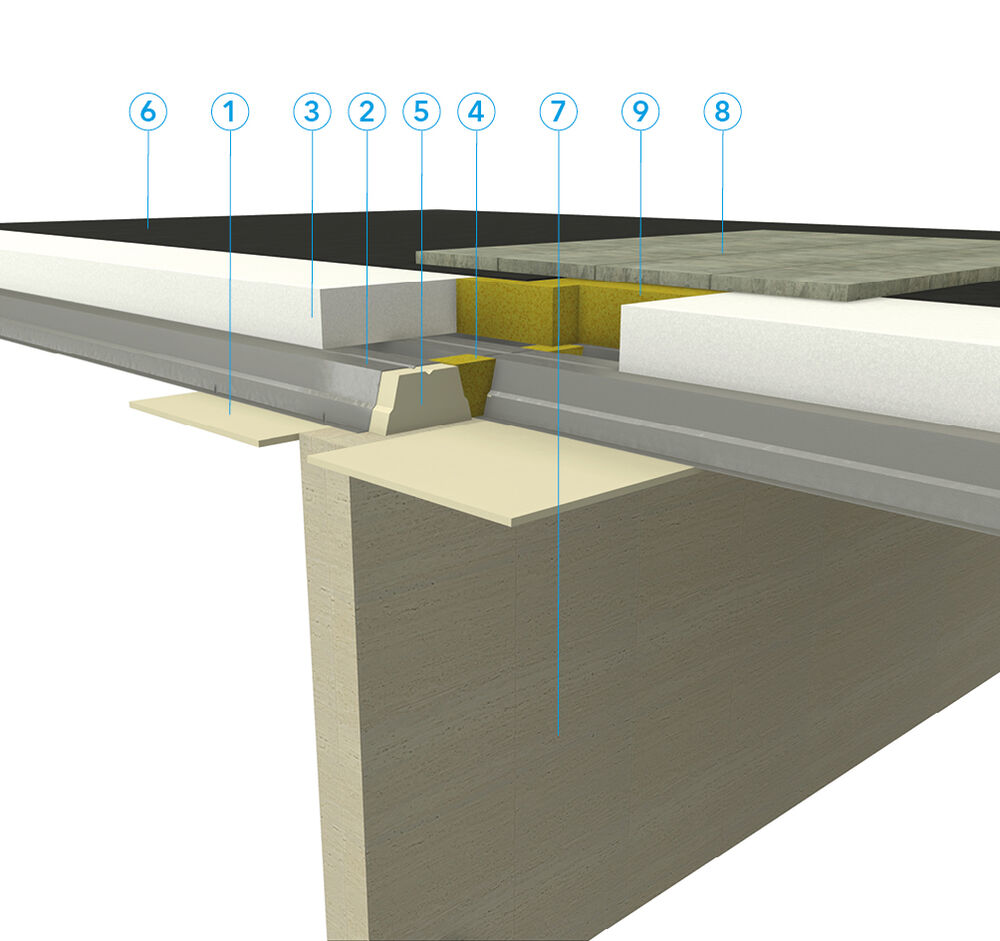

Installatiestappen: 1. PROMATECT®-100, dikte 12 mm, breedte 495 mm. De strook monteert u aan beide zijden van de brandscheiding met zelftappende schroeven Ø 4,2 x 32 mm rechtstreeks in elk dal van het geprofileerde stalen dak. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. Geprofileerde stalen dakplaten.
3. (Brandbare) dakisolatie.
4. Steenwol cannelurevulling bovendaks, dikte 80 mm en volumieke massa 45 kg/m³.
5. PROMASTOP®-CC afdichting 2 x 50 mm tussen de wand en het geprofileerde stalen dak. De kopse kanten worden eveneens afgewerkt met PROMASTOP®-CC verf om een goede aansluiting te krijgen.
6. Dakbedekking.
7. Dragende compartimentswand, dikte minimaal 100 mm, brandwerendheid (R)EI 60 volgens EN 13501-2.
8. Afdekking bestaande uit betontegels over een breedte van minimaal 1200 mm bij een brandbare dakbedekking.
9. Onderbreking van de brandbare dakisolatie door een steenwol dakisolatie met een volumieke massa van 150 kg/m³, dikte minimaal 100 mm, breedte minimaal 600 mm. Als alternatief mag u XireTop EPS isolatie dikte 100 mm over een breedte van 1000 mm voorzien.
Een voorwaarde vanuit de NEN 6068 is dat de aansluiting van de brandwand op het dak zodanig is dat branddoorslag ter plaatse van de aansluiting wordt voorkomen en dat de brandwand niet bezwijkt als een deel van het dak van de brandruimte bezwijkt. Vandaar dat de test is uitgevoerd met een massieve wand. Als niet aan een rookwerendheidseis moet worden voldaan, dan mag de cannelurevulling onderdaks worden uitgevoerd met steenwol dikte 80 mm en een volumieke massa van ca. 45 kg/m³.
Classificatie brandwerendheid: EI 60
Brandwerendheid: 60 min
Rapport: 2024-Efectis-R000802
