Dakaansluiting brandwerende wand met PROMATECT®-100 - EI 60

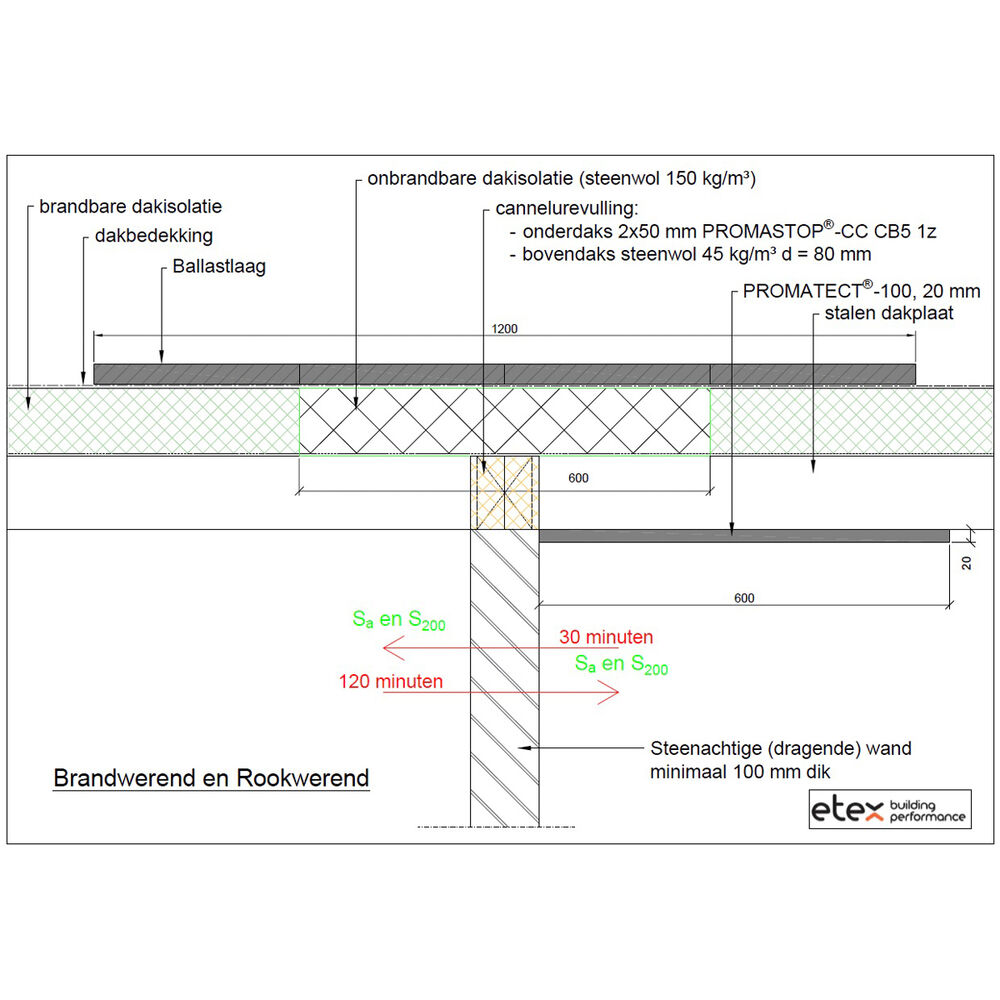

Aansluiting dragende brandwerende wand met een geprofileerd stalen dak met PROMATECT®-100 stroken 20 mm over een breedte van 598 mm aan de niet aan brand blootgestelde zijde. Tevens rookwerend volgens NEN 6075 (Sa en S200).

Dakaansluiting brandwerende wand met PROMATECT<sup>®</sup>-100 - EI 60
Dakaansluiting brandwerende wand met PROMATECT<sup>®</sup>-100 - EI 60

Meer informatie

Brandwerendheid: 60 min
Classificatie brandwerendheid: EI 60
Product: PROMATECT®-100
Plaatdikte: 20 mm
Constructiemateriaal: Plaatstalen dak
Systeemnummer: 100.24.60.1_NL
Rapport: 2024-Efectis-R000802
Classificatie brandwerendheid: EI 60
Getest conform: EN 1363-1 i.c.m. EN 1363-2
Rapport: 2024-Efectis-R000802

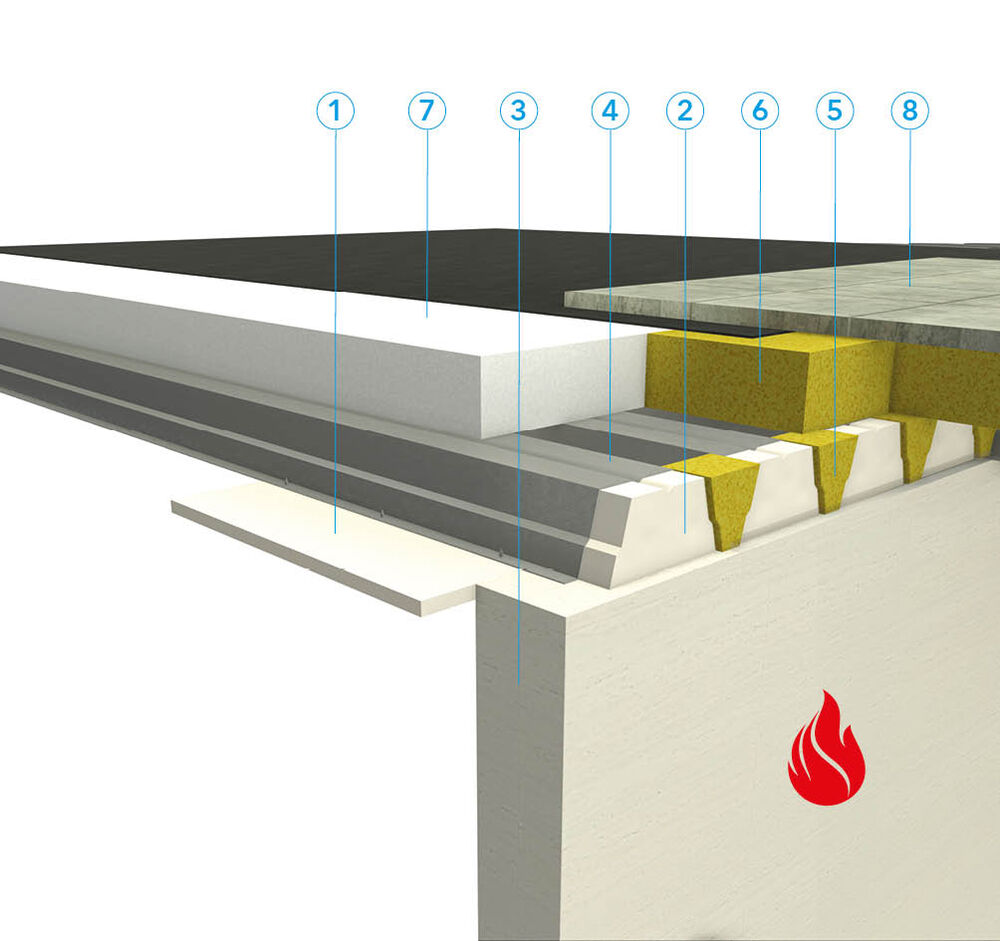

Installatiestappen: 1. PROMATECT®-100, dikte 20 mm, breedte 598 mm. De strook monteert u aan de niet aan brand blootgestelde zijde van de brandscheiding met zelftappende schroeven Siniat SB 35 3,5 x 35 mm rechtstreeks in het geprofileerde stalen dak. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. PROMASTOP®-CC afdichting 2 x 50 mm tussen de wand en het geprofileerde stalen dak. De kopse kanten worden eveneens afgewerkt met PROMASTOP®-CC verf om een goede aansluiting te krijgen.
3. Dragende compartimentswand, dikte minimaal 100 mm, brandwerendheid (R)EI 60 volgens EN 13501-2.
4. Geprofileerde gegalvaniseerd stalen platen, materiaaldikte min. 0,75 mm.
5. Steenwol cannelurevulling bovendaks, dikte 80 mm en volumieke massa 45 kg/m³.
6. Onderbreking van de brandbare dakisolatie door een steenwol dakisolatie met een volumieke massa van 150 kg/m³, dikte minimaal 100 mm, breedte minimaal 600 mm. Als alternatief mag u XireTop EPS isolatie dikte 100 mm over een breedte van 1000 mm voorzien.
7. Brandbare dakisolatie.
8. Afdekking bestaande uit betontegels over een breedte van minimaal 1200 mm bij een brandbare dakbedekking.
Een voorwaarde vanuit de NEN 6068 is dat de aansluiting van de brandwand op het dak zodanig is dat branddoorslag ter plaatse van de aansluiting wordt voorkomen en dat de brandwand niet bezwijkt als een deel van het dak van de brandruimte bezwijkt. Vandaar dat de test is uitgevoerd met een massieve wand.
Dit detail kunt u toepassen als de brand vanaf één zijde mag worden beschouwd.
