Dakaansluiting brandwerende wand met PROMATECT®-100 - EI 120

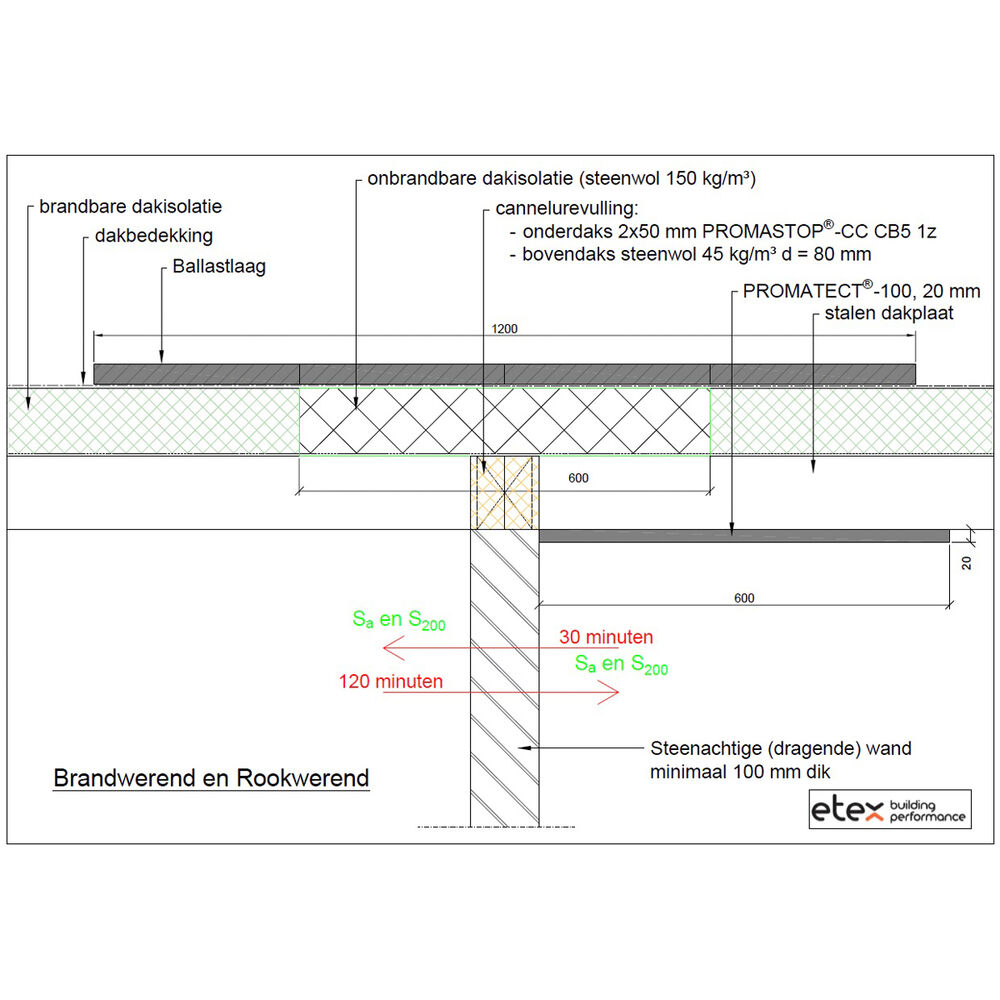

Aansluiting dragende brandwerende wand met een geprofileerd stalen dak met PROMATECT®-100 stroken 20 mm over een breedte van 598 mm aan de niet aan brand blootgestelde zijde.Tevens rookwerend volgens NEN 6075 (Sa en S200).

Dakaansluiting brandwerende wand met PROMATECT<sup>®</sup>-100 - EI 120

Meer informatie

Classificatie brandwerendheid: EI 120
Brandwerendheid: 120 min
Rapport: 2024-Efectis-R000802
Product: PROMATECT®-100
Plaatdikte: 20 mm

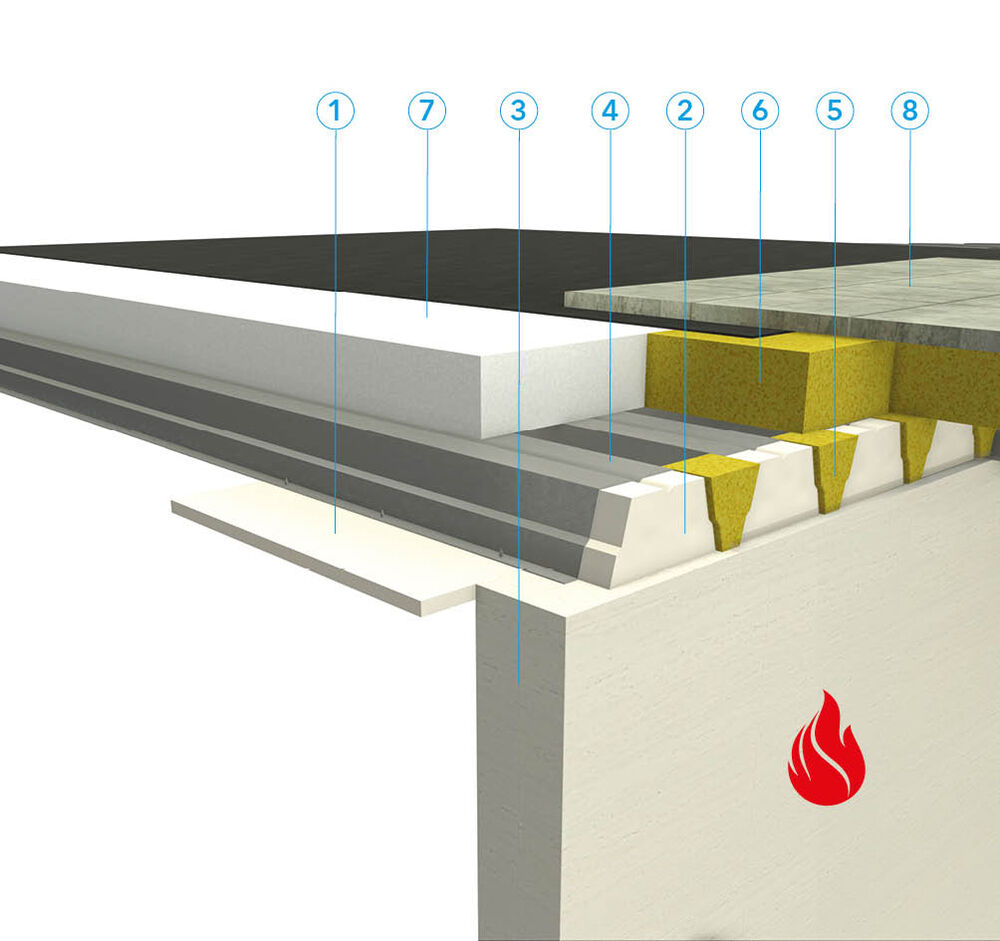

Installatiestappen: 1. PROMATECT®-100, dikte 20 mm, breedte 598 mm. De strook monteert u aan de niet aan brand blootgestelde zijde van de brandscheiding met zelftappende schroeven Siniat SB 35 3,5 x 35 mm rechtstreeks in het geprofileerde stalen dak. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. PROMASTOP®-CC afdichting 2 x 50 mm tussen de wand en het geprofileerde stalen dak. De kopse kanten worden eveneens afgewerkt met PROMASTOP®-CC verf om een goede aansluiting te krijgen.
3. Dragende compartimentswand, dikte minimaal 100 mm, brandwerendheid (R)EI 120 volgens EN 13501-2.
4. Geprofileerde gegalvaniseerd stalen platen, materiaaldikte min. 0,75 mm.
5. Steenwol cannelurevulling bovendaks, dikte 80 mm en volumieke massa 45 kg/m³.
6. Onderbreking van de brandbare dakisolatie door een steenwol dakisolatie met een volumieke massa van 150 kg/m³, dikte minimaal 100 mm, breedte minimaal 600 mm.
7. Brandbare dakisolatie.
8. Afdekking bestaande uit betontegels over een breedte van minimaal 1200 mm bij een brandbare dakbedekking.
Een voorwaarde vanuit de NEN 6068 is dat de aansluiting van de brandwand op het dak zodanig is dat branddoorslag ter plaatse van de aansluiting wordt voorkomen en dat de brandwand niet bezwijkt als een deel van het dak van de brandruimte bezwijkt. Vandaar dat de test is uitgevoerd met een massieve wand.
Dit detail kunt u toepassen als de brand vanaf één zijde mag worden beschouwd.
Classificatie brandwerendheid: EI 120
Brandwerendheid: 120 min
Rapport: 2024-Efectis-R000802
