Houten vloer beschermd met PROMATECT®-100 - REI 60
Een houten vloerconstructie beschermt u aan de onderzijde met een zelfdragend plafond met PROMATECT®-100, gemonteerd op stalen C-100 en U-100 profielen.
Meer informatie
Brandwerendheid:
60 min
Classificatie brandwerendheid:
REI 60
Product:
PROMATECT®-100
Plaatdikte:
15 mm
Aantal lagen:
1
Type isolatie:
Glaswol
Richting brandaanval:
a ←b (Van beneden)
Voordelen:
Eénlaagse bescherming. PROMATECT®-100 is leverbaar met 2 afgeschuinde langszijden of 4-zijdig afgeschuinde zijden. Deze afgeschuinde zijden kunt u strak afwerken met een papieren voegband en Promat®-Gebruiksklare Plamuur PRO.
Systeemnummer:
100.23v.60_NL
Rapport:
2021-Efectis-R001783
Classificatie brandwerendheid:
REI 60
Getest conform:
EN 1365-2:1999
Rapport:
2021-Efectis-R001783
Brandwerendheid:
60 min

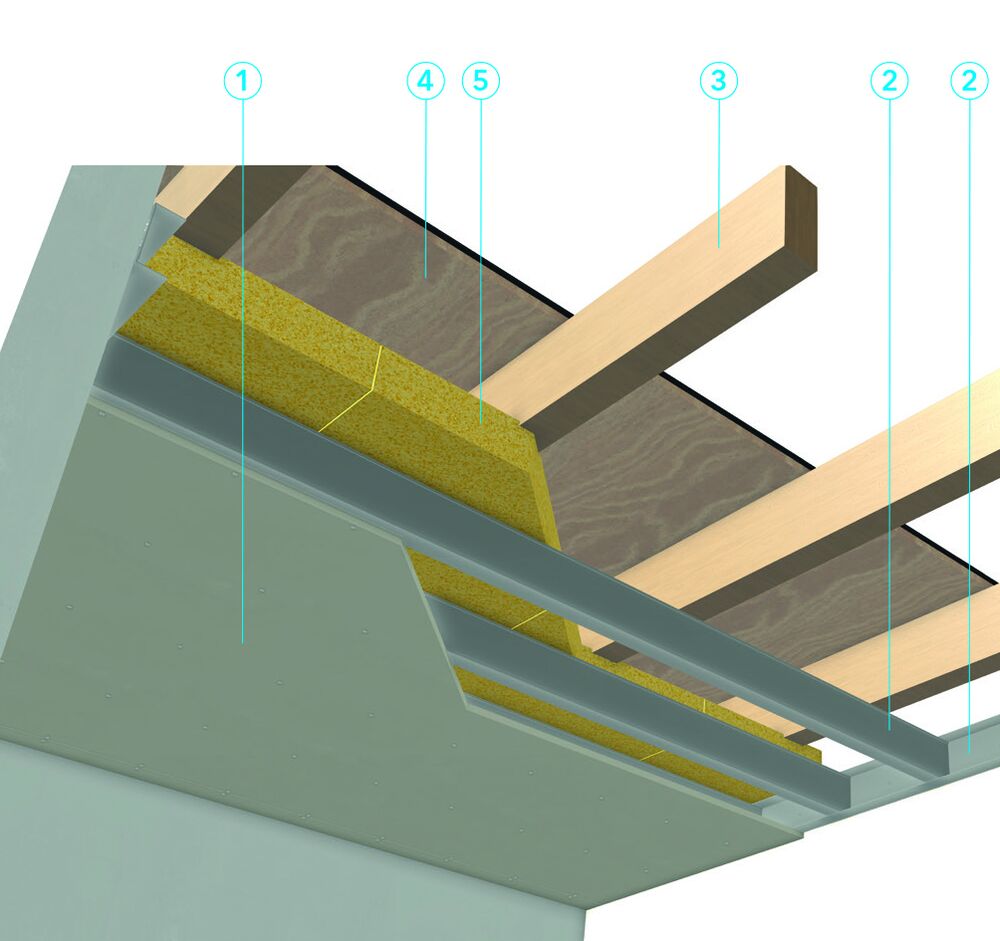

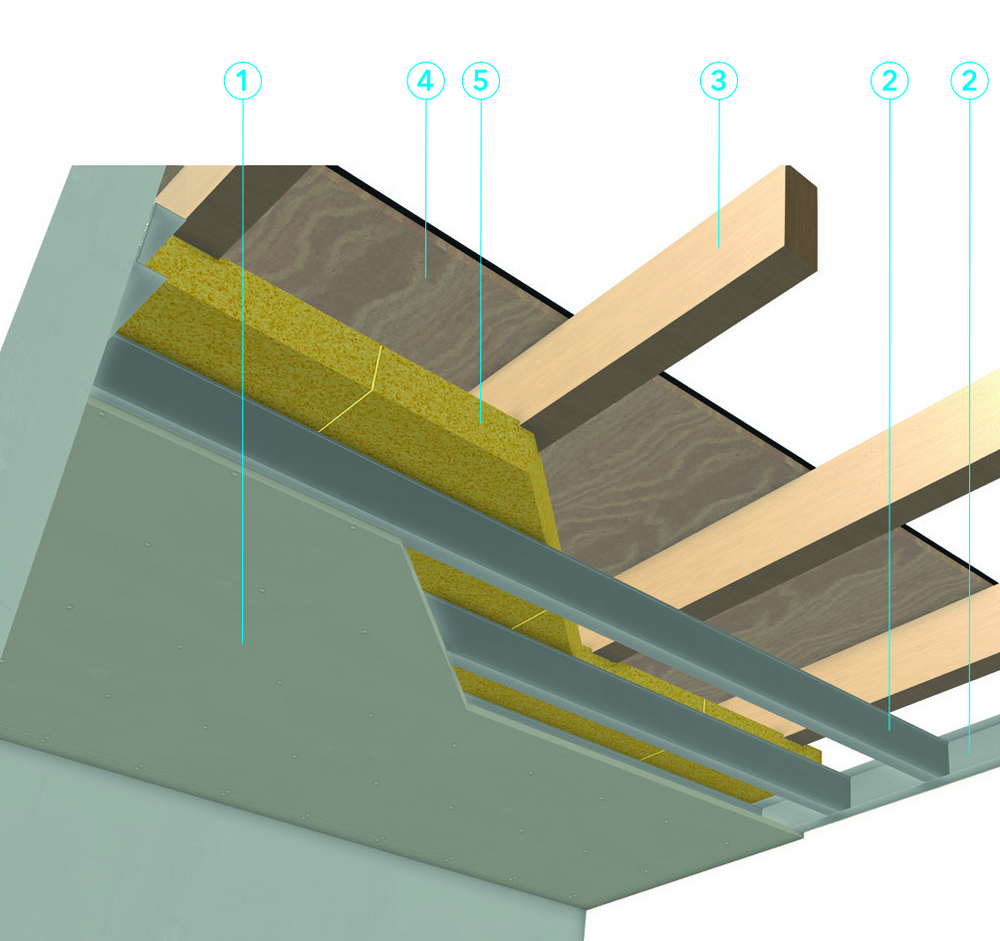

Installatiestappen:
1. PROMATECT®-100 dikte 15 mm, bevestigd met snelbouwschroeven 3,5 x 35 mm. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. Zelfdragende metalen draagstructuur van U-100 profielen langs de randen en C-100 profielen met een maximale hart-op-hart afstand van 300 mm. Maximale overspanning van muur tot muur 2 m. De U-100 profielen monteert u met Spax schroeven 6 x 140 mm in de omliggende massieve constructie. H.o.h. afstand van de schroeven is maximaal 400 mm.
3. Houten balken, minimale afmetingen 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt op elke balk maximaal 1,64 kN/m (2,73 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
4. Multiplex vloerplaat dikte minimaal 18 mm.
5. Glaswol panelen dikte 90 mm boven het plafond.
2. Zelfdragende metalen draagstructuur van U-100 profielen langs de randen en C-100 profielen met een maximale hart-op-hart afstand van 300 mm. Maximale overspanning van muur tot muur 2 m. De U-100 profielen monteert u met Spax schroeven 6 x 140 mm in de omliggende massieve constructie. H.o.h. afstand van de schroeven is maximaal 400 mm.
3. Houten balken, minimale afmetingen 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt op elke balk maximaal 1,64 kN/m (2,73 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
4. Multiplex vloerplaat dikte minimaal 18 mm.
5. Glaswol panelen dikte 90 mm boven het plafond.
