Houten vloer beschermd met PROMATECT®-100 - REI 90
Een houten vloerconstructie beschermt u aan de onderzijde met PROMATECT®-100, verlaagd aangebracht op een stalen draagstructuur die is afgehangen aan de houten balklaag.
Meer informatie
Brandwerendheid:
90 min
Classificatie brandwerendheid:
REI 90
Product:
PROMATECT®-100
Plaatdikte:
10 mm
Aantal lagen:
2
Richting brandaanval:
a ←b (Van beneden)
Voordelen:
PROMATECT®-100 is leverbaar met 2 afgeschuinde langszijden of 4-zijdig afgeschuinde zijden. Deze afgeschuinde zijden kunt u strak afwerken met een papieren voegband en Promat®-Gebruiksklare Plamuur PRO.
Systeemnummer:
100.23f.90_NL
Rapport:
2012-Efectis-R9138h
Classificatie brandwerendheid:
REI 90
Getest conform:
EN 1365-2:1999
Rapport:
2012-Efectis-R9138h
Brandwerendheid:
90 min

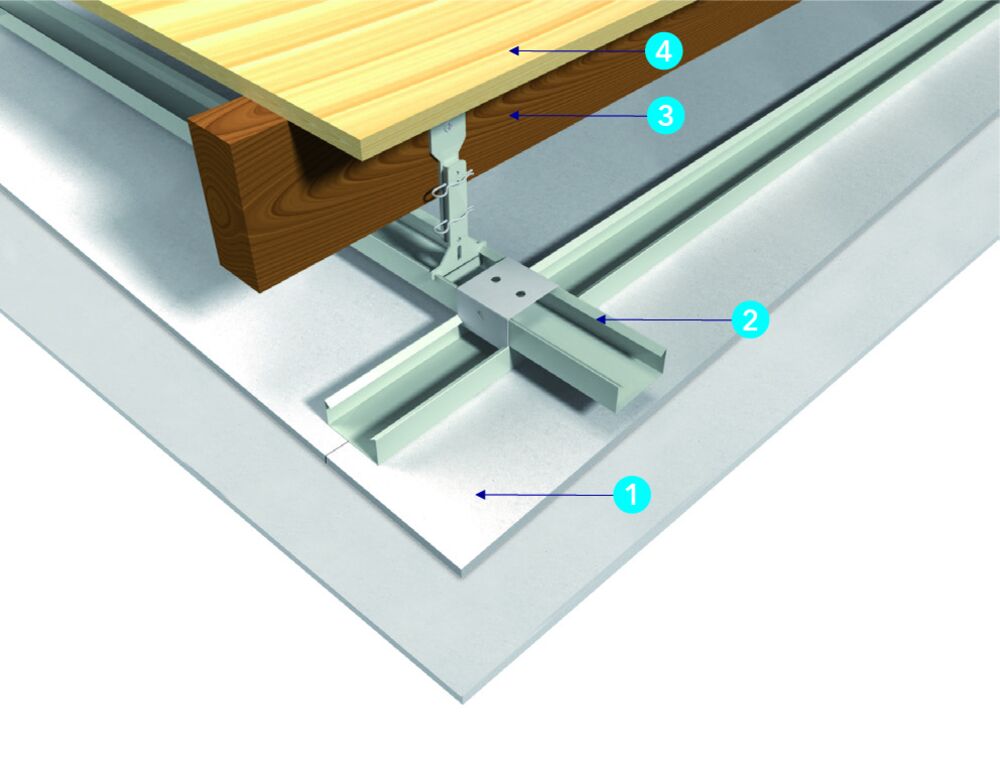

Installatiestappen:
1. PROMATECT®-100 dikte 2 x 10 mm, bevestigd met snelbouwschroeven 3,5 x 25 mm voor de eerste laag en 3,5 x 35 mm voor de tweede laag. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. Metalen ophangstructuur 60/27 in twee richtingen afgehangen dwars op de balken h.o.h. 1000 mm en haaks hierop h.o.h. 400 mm. De langsnaden van de eerste laag vallen samen met deze laatste profielen. De metalen ophangstructuur is afgehangen aan Noniushangers die met schroeven minimaal 5,5 x 50 mm in de houten balken bevestigd zijn.
3. Houten balken, minimale afmeting 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt maximaal 2,56 kN/m op elke balk (4,26 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
4. Multiplex vloerplaat dikte minimaal 18 mm. De kopse kant tussen de vloerplaat en de muur werkt u af met PROMASEAL®-S of PROMASEAL®-A kit.
2. Metalen ophangstructuur 60/27 in twee richtingen afgehangen dwars op de balken h.o.h. 1000 mm en haaks hierop h.o.h. 400 mm. De langsnaden van de eerste laag vallen samen met deze laatste profielen. De metalen ophangstructuur is afgehangen aan Noniushangers die met schroeven minimaal 5,5 x 50 mm in de houten balken bevestigd zijn.
3. Houten balken, minimale afmeting 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt maximaal 2,56 kN/m op elke balk (4,26 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
4. Multiplex vloerplaat dikte minimaal 18 mm. De kopse kant tussen de vloerplaat en de muur werkt u af met PROMASEAL®-S of PROMASEAL®-A kit.
