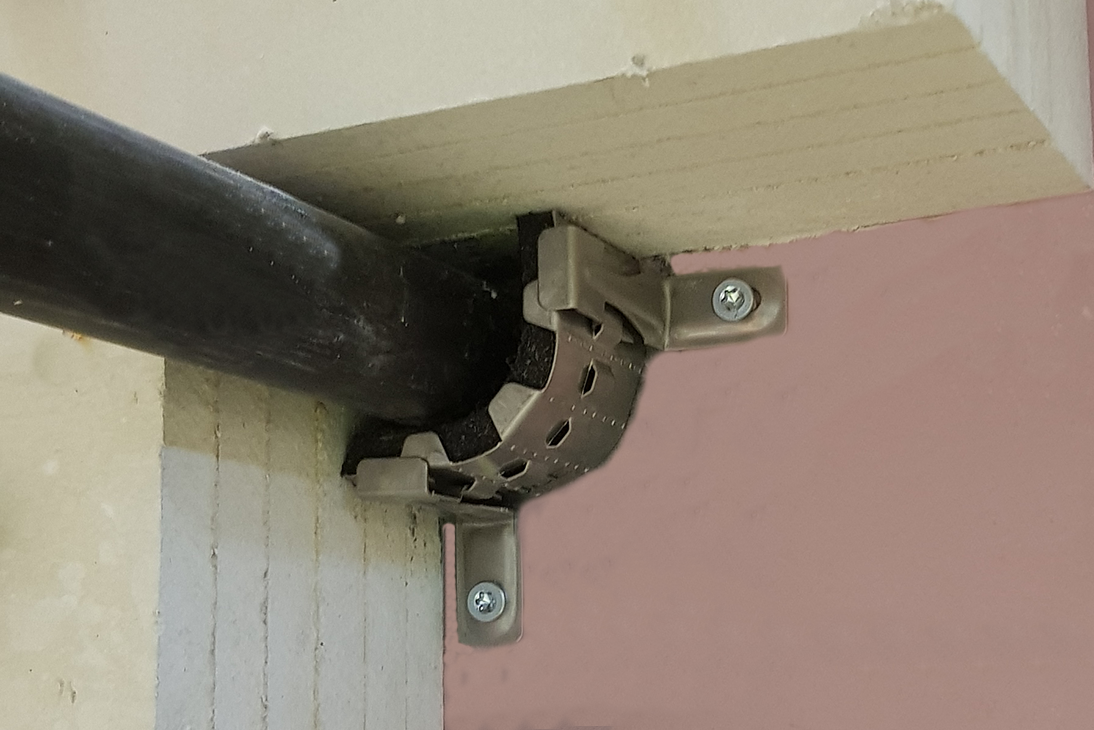

PROMASTOP®-UCE als hoekoplossing voor wanden

Inleiding

PE, PP en PVC buizen met een diameter tot 125 mm kunnen zo ten minste 90 minuten brandwerend uitgevoerd worden in de U/U configuratie. Dus ook toepasbaar voor geventileerde afvoerbuizen zoals riolering. In de meeste gevallen kan worden volstaan met alleen een manchet aan de brandzijde. Bij schachten, waarbij de brand meestal van één zijde kan worden beoordeeld, kan dan worden volstaan met alleen een PROMASTOP®-UCE manchet aan de buitenzijde van de schacht. Uiteraard in het geval dat de brand naar de schacht toe moet worden beoordeeld. Deze toepassing is geldig voor massieve wanden met een dikte van ten minste 100 mm of een flexibele wand van ten minste 100 mm met aan elke zijde een dubbele gipskartonplaat van het type DF (Novlam) met een dikte van ten minste 12,5 mm. De ruimte tussen de sparing en de kunststofbuis wordt gekit met PROMASEAL®-AG over een diepte van 10 mm. De naad ter plaatse van het deel dat niet wordt afgedekt door het PROMASTOP®-UCE manchet wel zover mogelijk met PROMASEAL®-AG opspuiten. Daarna wordt het PROMASTOP®-UCE manchet geplaatst. Het PROMASTOP®-UCE manchet sluit daarbij aan tegen de wand en de vloer. Aan beide uiteinden van het PROMASTOP®-UCE manchet wordt aan de laatste twee segmenten een clip aangebracht. De volgende clips wordt geplaatst met een tussenruimte van maximaal 5 segmenten. Voor een buisdiameter tot 40 mm betekent dit 7 segmenten met 2 clips. Voor een leidingdiameter van 125 mm zijn dit 18 schakels en 3 clips. Het PROMASTOP®-UCE manchet wordt met FFS 7,5x42 T30 schroeven op de wand gemonteerd.

Toepassingsgebied

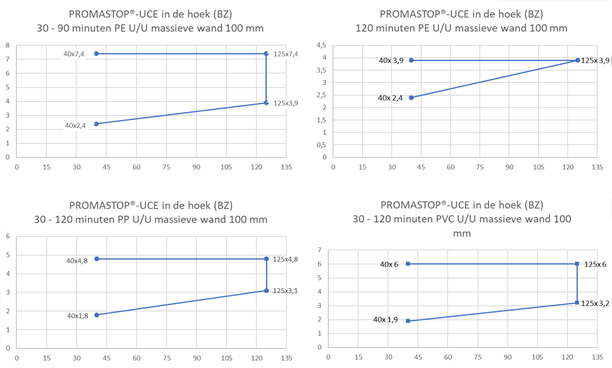

PROMASTOP®-UCE (aan beide zijden) U/U Massieve wand (100 mm)

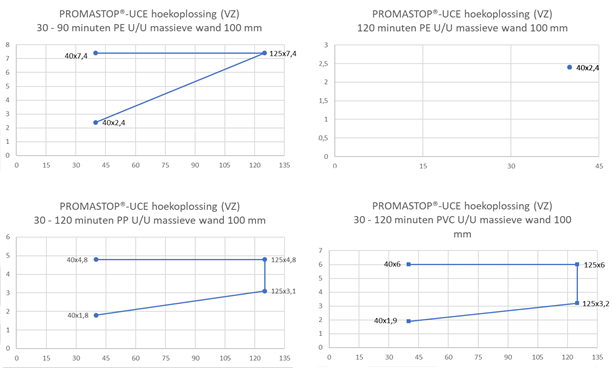

PROMASTOP®-UCE (aan alleen brandzijde) U/U Massieve wand (100 mm)

PROMASTOP®-UCE (aan beide zijden) U/U Flexibele wand (100 mm)

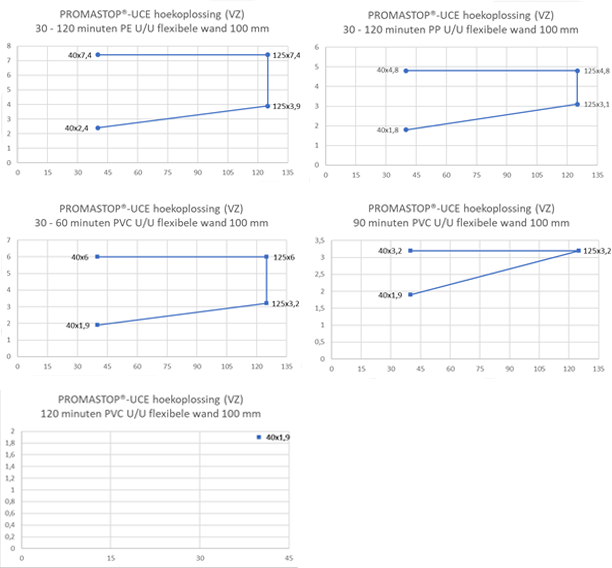

PROMASTOP®-UCE (aan alleen brandzijde) U/U Flexibele wand (100 mm)
