Houten vloer met PROMATECT®-100 - REI 60 (b → a)

Een houten vloer wordt aan de onderzijde bekleed met een laag PROMATECT®-100 platen dikte 15 mm, die rechtstreeks in de balken of op houten latten worden bevestigd.

Meer informatie

Brandweerstand: 60 min
Toepassingsrichting: Horizontaal
Brandrapport: 2015-A-039B
Aantal lagen: 1
Product: PROMATECT®-100
Dikte plaat: 15 mm
Richting brandaanval: b→a
Classificatie brandwerendheid: REI 60
Brandweerstand: 60 min
Brandrapport: 2015-A-039B

Opbouw:

1. Naaldhouten draagbalken, (a) min. sectie 63 x 175 mm (b x h), sterkteklasse ≥ C18, volumieke massa ≥ 500 kg/m³, max. normaalspanning* 8,7 N/mm² en max. schuifspanning* 0,4 N/mm² of (b) min. sectie 69 x 169 mm (b x h), sterkteklasse ≥ C24, volumieke massa ≥ 500 kg/m³, max. normaalspanning* 15,6 N/mm² en max. schuifspanning* 0,7 N/mm², aangebracht met een max. tussenafstand van 600 mm. *De spanningen dienen te worden bepaald op basis van de accidentele belastingscombinatie in geval van brand volgens de betreffende Eurocode en de bijhorende Nationale Bijlage.

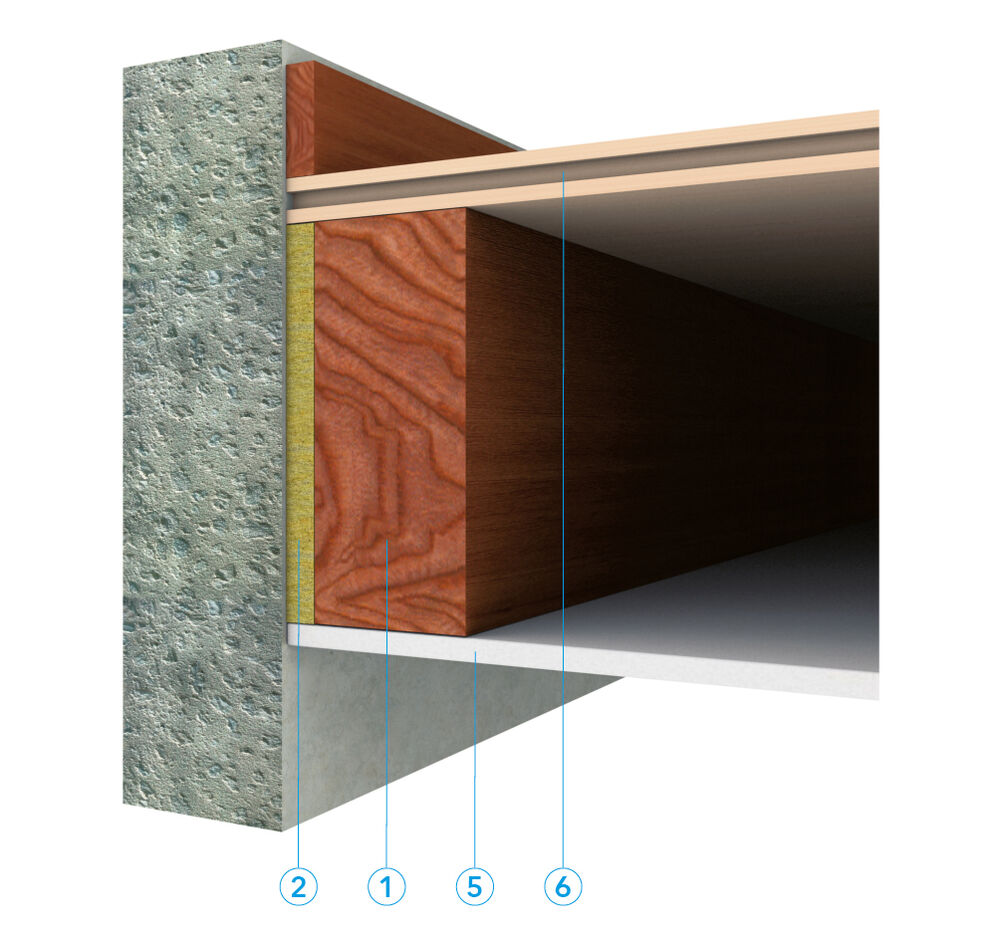

2. Rotswol, volumieke massa min. 45 kg/m³, aangebracht over de volledige ruimte (max. 65 mm) tussen de randbalken en de aanliggende draagconstructie uit steenachtig materiaal - Detail A.
3. Naaldhouten randlat, min. sectie 44 x 34 mm (b x h), sterkteklasse ≥ C18, volumieke massa ≥ 500 kg/m³, tussen of onder de houten draagbalken bevestigd d.m.v. 2 zelftappende schroeven min. Ø 3,5 x 45 mm per uiteinde.

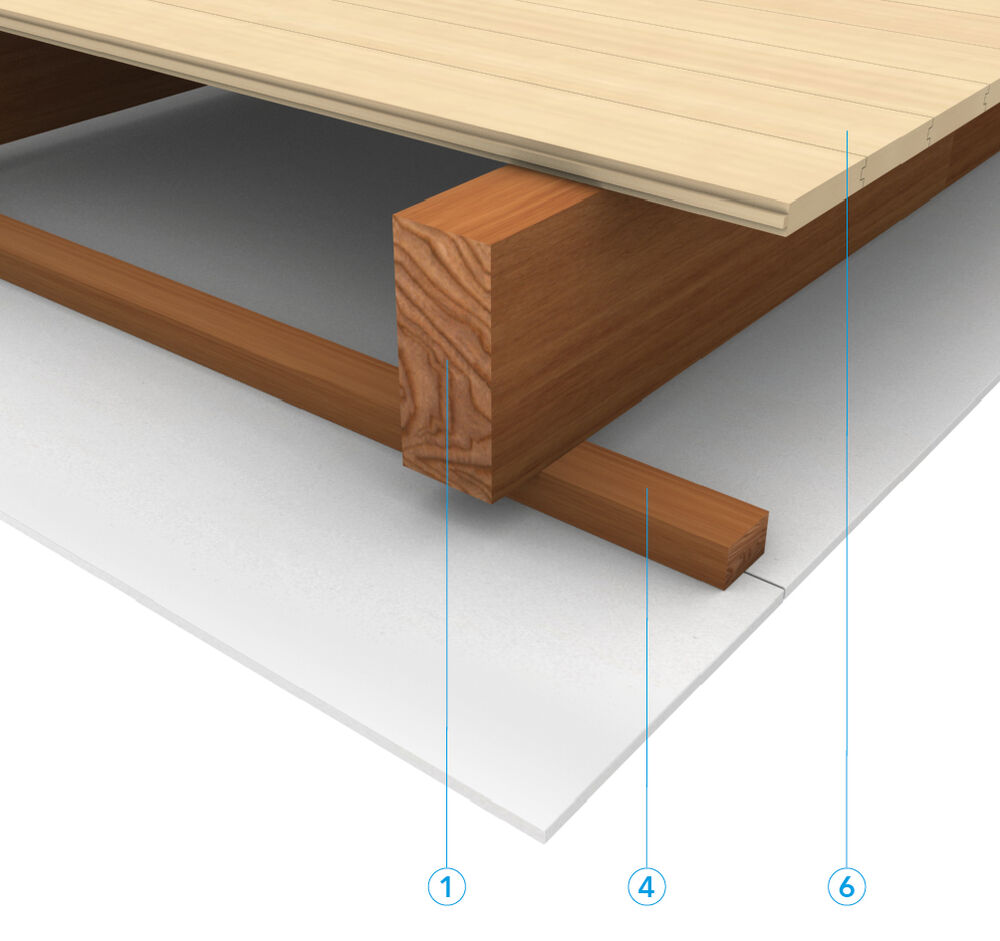

4. Naaldhouten lat, sterkteklasse ≥ C18, volumieke massa ≥ 500 kg/m³, min. sectie 70 x 44 mm (b x h), dwars onder de houten draagbalken bevestigd d.m.v. schroeven min. Ø 4,5 x 70 mm, aangebracht met een max. tussenafstand van 400 mm.

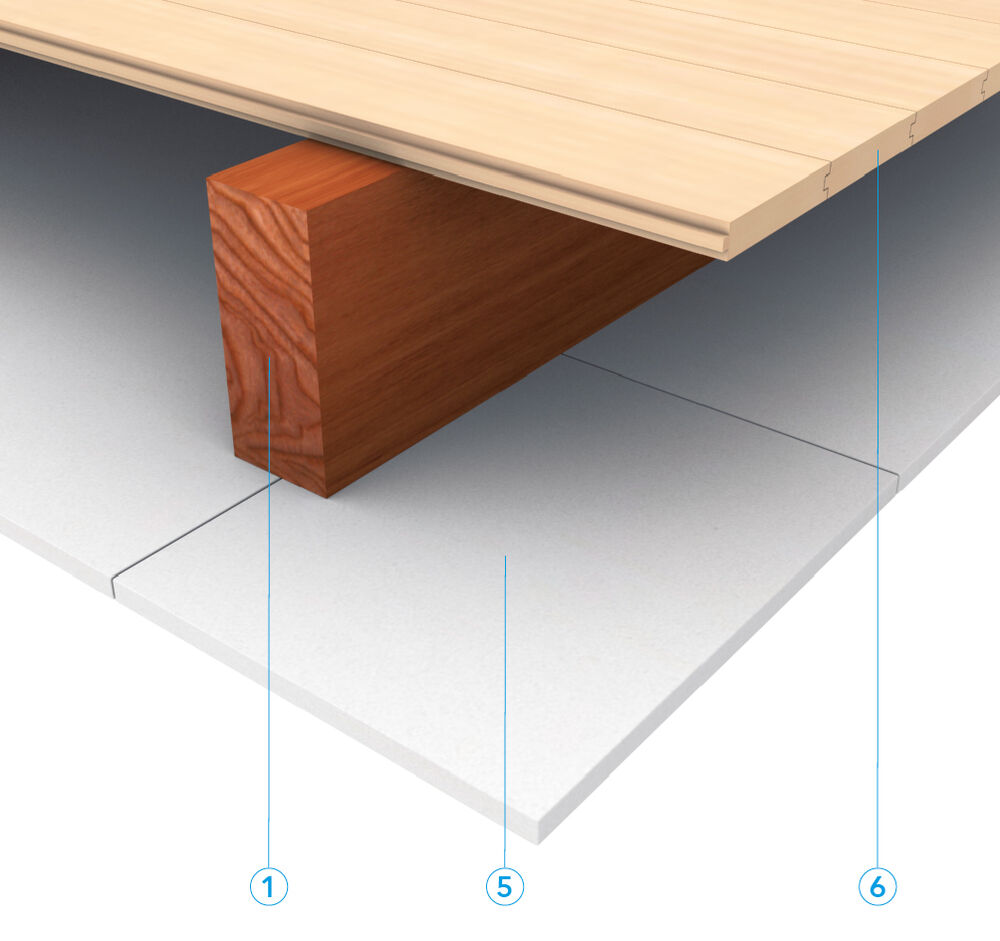

5. PROMATECT®-100, d = 15 mm, aangebracht aan de onderzijde van de dragende houten vloerconstructie en - Figuur A - en rechtstreeks in de houten draagbalken of op houten latten - Figuur B - bevestigd d.m.v. schroeven min. Ø 3,5 x 55 mm, aangebracht met een max. tussenafstand van 200 mm. De dwarse voegen tussen de platen bevinden zich (a) ter plaatse van de houten balken of latten met asafstand max. 600 mm en de langse voegen worden bijkomend afgedekt d.m.v. houten latten of (b) de dwarse voegen tussen de platen bevinden zich ter plaatse van de houten balken of latten met asafstand max. 500 mm en de langse voegen worden niet bijkomend afgedekt of (c) de langse voegen tussen de platen bevinden zich ter plaatse van de houten balken of latten met asafstand max. 400 mm en de dwarse voegen worden niet bijkomend afgedekt.

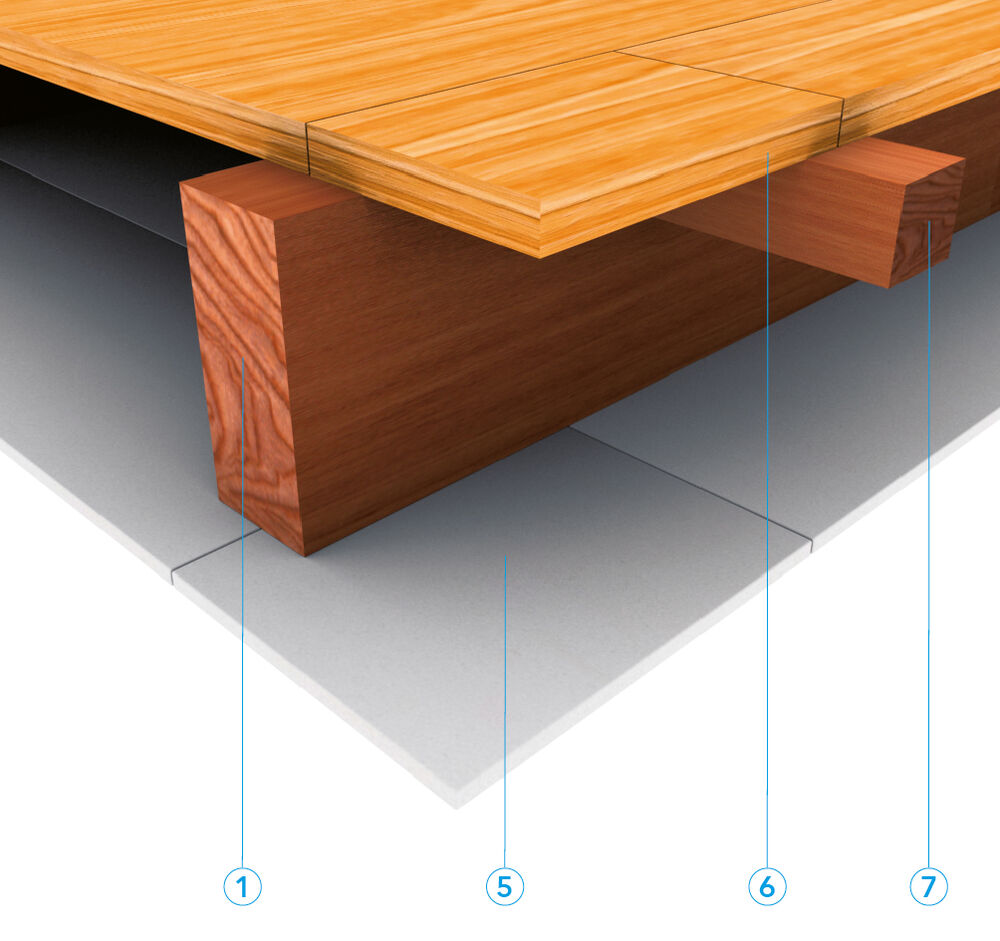

6. Verdeelplaat, opgebouwd uit (a) houten planken, d = min. 22 mm, volumieke massa = min. 500 kg/m³ of (b) multiplexplaten, d = min. 18 mm, volumieke massa = min. 550 kg/m³ of (c) OSB-platen, d = min. 18 mm, volumieke massa = min. 550 kg/m³ of (d) Duripanel cementgebonden houtvezelplaten, d = min. 18 mm, volumieke massa = min. 1250 kg/m³, dwars op de draagbalken bevestigd d.m.v. nagels of schroeven. De voegen van de vloerplaten zijn voorzien van (a) een tand- en groefverbinding of (b) bevinden zich ter plaatse van de houten draagbalken of (c) bevinden zich ter plaatse van bijkomende houten dwarslatten - Figuur B.
7. Houten dwarslat, min. sectie 38 x 24 mm (b x h).
8. Afwerking: de randaansluiting van de PROMATECT®-100 platen met de aanliggende draagconstructie uit steenachtig materiaal wordt afgewerkt d.m.v. PROMASEAL®-S brandwerend silicone of PROMASEAL®-A brandwerende acrylaatkit. Platen met rechte boorden worden met een maximale speling van 1,5 mm tegen elkaar geplaatst, elke andere afwerking is facultatief (a) of platen met afgeschuinde boorden worden tegen elkaar geplaatst, de boorden tussen de zichtbare platen worden afgewerkt met een papieren voegband en Promat®-Gebruiksklare Plamuur PRO, de schroefkoppen worden afgewerkt met Promat®-Gebruiksklare Plamuur PRO (b).
