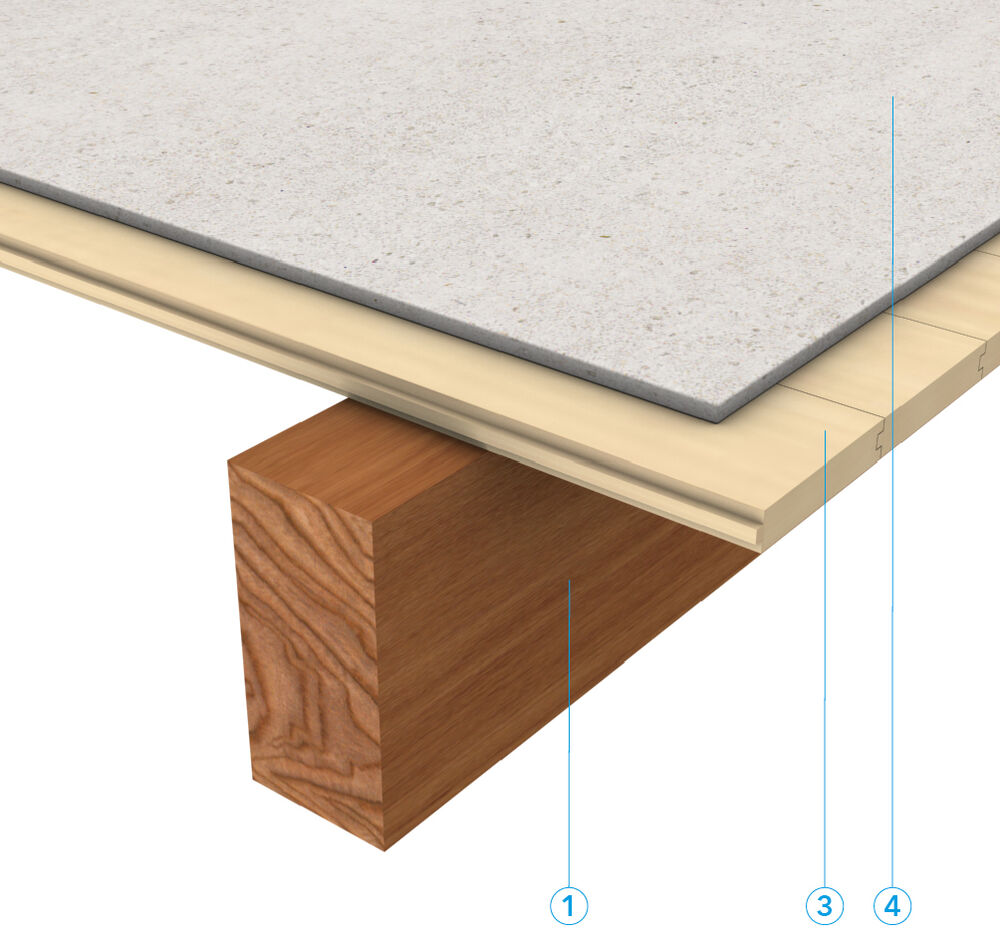

Opbouw:

1. Naaldhouten draagbalken, min. sectie 63 x 175 mm (b x h), sterkteklasse ≥ C24, volumieke massa ≥ 470 kg/m³, max. normaalspanning* 13,7 N/mm² en max. schuifspanning* 0,5 N/mm², aangebracht met een max. tussenafstand van 500 mm. *De spanningen dienen te worden bepaald op basis van de accidentele belastingscombinatie in geval van brand volgens de betreffende Eurocode en de bijhorende Nationale Bijlage.
2. Rotswol, volumieke massa min. 45 kg/m³, aangebracht over de volledige ruimte (max. 65 mm) tussen de randbalken en de aanliggende draagconstructie uit steenachtig materiaal - Detail A.
3. Verdeelplaat, opgebouwd uit OSB-platen, d = min. 22 mm, b = max. 590 mm, volumieke massa = min. 550 kg/m³, dwars op de draagbalken bevestigd d.m.v. stalen zelftappende schroeven min. Ø 5 x 50 mm, aangebracht met een max. tussenafstand van 500 mm. De voegen van de vloerplaten zijn voorzien van een tand- en groefverbinding, de dwarse voegen tussen de OSB-platen bevinden zich ter plaatse van de houten draagbalken.
4. PROMATECT^®-H, d = 25 mm, aangebracht op de verdeelplaat en rechtstreeks in de houten draagbalken bevestigd d.m.v. stalen zelftappende schroeven min. Ø 3,9 x 55 mm, aangebracht met een max. tussenafstand van 500 mm in 4 rijen per plaatbreedte. De dwarse voegen tussen de platen bevinden zich ter plaatse van de houten draagbalken.
5. Afwerking: de randaansluiting van de PROMATECT^®-H platen met de aanliggende draagconstructie uit steenachtig materiaal wordt afgewerkt d.m.v. PROMASEAL^®-A brandwerende acrylaatkit. Platen met rechte boorden worden met een maximale speling van 1,5 mm tegen elkaar geplaatst, elke andere afwerking is facultatief.
