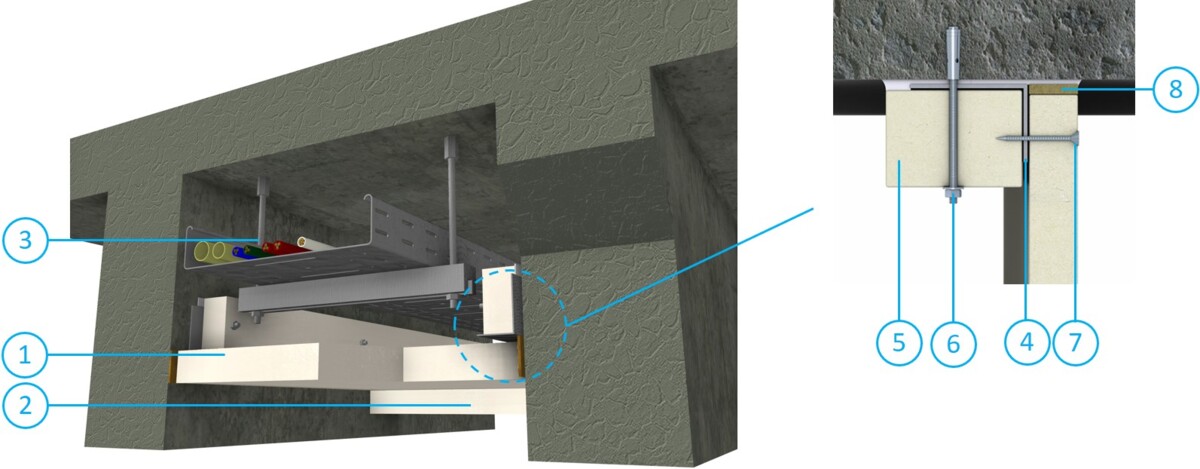

Opbouw:

1. PROMATECT®-L500 platen met een totale beschermingsdikte van d = 50 mm.
2. Voegdekker in PROMATECT®-L500 stroken met een minimale dikte van 50 mm. De breedte van de strook bedraagt 100 mm. De stroken worden ter hoogte van de voegen vastgemaakt met stalen nieten, l = 100 mm (diameter 1,53 mm) aangebracht met een maximale tussenafstand van 100 mm.
3. Elektriciteitskabels aangebracht in (niet)-geperforeerde kabelbanen of kabelladders, die onafhankelijk van de omkasting aan de draagconstructie moeten worden opgehangen.
4. Stalen L-profiel - 60 mm x 40 mm x 1 mm.
5. Beschermingsstrook in PROMATECT®-L500 met een minimale dikte van 50 mm. De breedte van de strook bedraagt 70 mm. De beschermingsstrook wordt samen met het stalen L-profiel in de aanliggende betonnen draagconstructie bevestigd.
6. Stalen slagpluggen, (min. M6), aangebracht met een maximale tussenafstand van 400 mm.
7. De horizontale plaat wordt tegen het stalen L-profiel bevestigd met stalen nagels of schroeven, l = 70 mm, aangebracht met een maximale tussenafstand van 150 mm.
8. Rotswol (min. 40 kg/m³) en Promat®-GLUE K84, aangebracht tussen de zijkanten van het kanaal en de aanliggende betonnen draagconstructie (max. speling 10 mm).
