3.71l1.30 - Functiebehoud van elektrische kabels - 30 minuten - Eénzijdig - large

Eénzijdige omkasting van elektrische kabels opgebouwd met PROMATECT®-L500 platen. De kabelgoten of kabelladders dienen onafhankelijk van de omkasting te worden aangebracht. De breedte aan de binnenzijde bedraagt minimaal 520 mm en maximaal 1250 mm. De hoogte aan de binnenzijde bedraagt minimaal 250 mm, de maximimale hoogte is onbeperkt en gelijk aan de hoogte van het plenum.

Meer informatie

Systeemnummer: 3.71l1.30_BE
Brandweerstand: 30 min
Toepassingsrichting: Horizontaal
Aantal lagen per profielzijde: 1
Brandrapport: 2014-A-058 Rev.2
Product: PROMATECT®-L500
Dikte plaat: 30 mm
Getest conform: NBN 713.020 (1968) + Addendum 3 (1994)
Aantal lagen: 1
Minimumhoogte aan de binnenzijde: 250 mm
Minimumbreedte aan de binnenzijde: 520 mm
Maximumbreedte aan de binnenzijde: 1250 mm

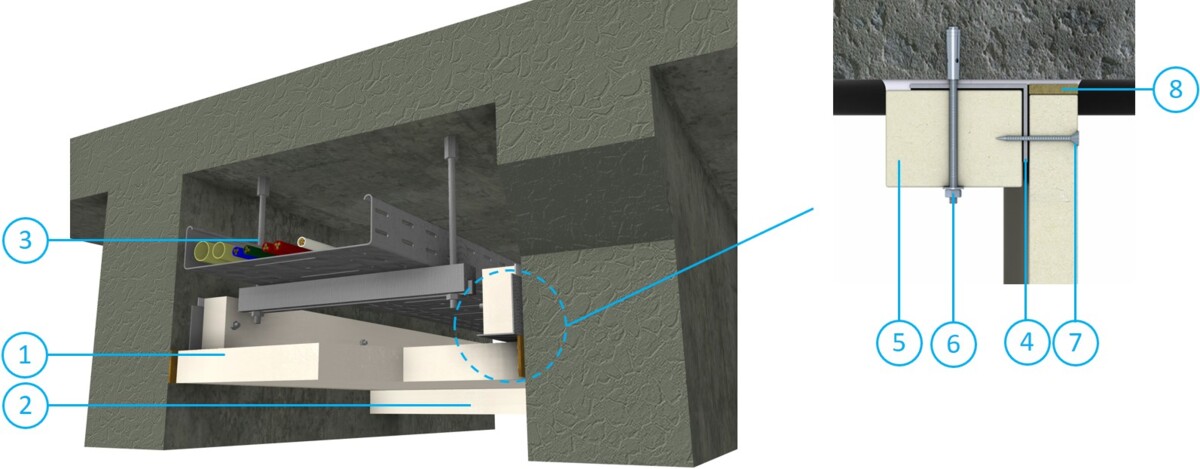

Opbouw:

1. PROMATECT®-L500 platen met een dikte van d = 30 mm.
2. Voegdekker in PROMATECT®-L500 stroken met een minimale dikte van 30 mm. De breedte van de strook bedraagt 100 mm. De stroken worden aan de zichtzijde van het kanaal ter hoogte van de voegen vastgemaakt met Promat®-GLUE K84 in combinatie met stalen nieten, l = 60 mm (diameter 1,53 mm), aangebracht met een maximale tussenafstand van 100 mm.
3. Elektriciteitskabels aangebracht in (niet)-geperforeerde kabelbanen of kabelladders, die onafhankelijk van de omkasting aan de draagconstructie moeten worden opgehangen.
4. Stalen L-profiel - 60 mm x 40 mm x 1 mm.
5. Beschermingsstrook in PROMATECT®-L500 met een minimale dikte van 30 mm. De breedte van de strook bedraagt 70 mm. De beschermingsstrook wordt samen met het stalen L-profiel in de aanliggende betonnen draagconstructie bevestigd.
6. Stalen slagpluggen, (min. M6), aangebracht met een maximale tussenafstand van 400 mm.
7. De horizontale plaat wordt tegen het stalen L-profiel bevestigd met stalen nagels of schroeven, l = 70 mm, aangebracht met een maximale tussenafstand van 150 mm.
8. Rotswol (min. 40 kg/m³) en Promat®-GLUE K84, aangebracht tussen de zijkanten van het kanaal en de aanliggende betonnen draagconstructie (max. speling 10 mm).
