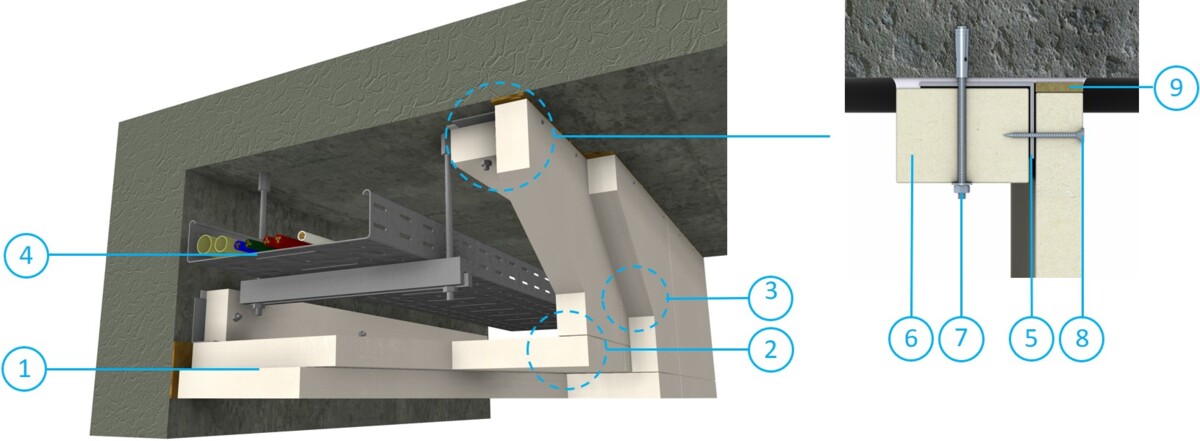

Opbouw:
1. PROMATECT®-L500 platen met een totale beschermingsdikte van d = 70 mm. De platen worden aangebracht in 2 lagen van 35 mm.
2. De platen worden onderling bevestigd met (a) stalen nieten, l = 70 mm (diameter 1,53 mm), aangebracht met een maximale tussenafstand van 100 mm of (b) stalen schroeven, l = 70 mm (diameter min. 5 mm), aangebracht met een maximale tussenafstand van 150 mm.
3. De voegen tussen de beide plaatlagen verspringen over een afstand van ongeveer 60 mm. De platen worden ter hoogte van de voegen aan elkaar bevestigd met stalen nieten, l = 70 mm (diameter 1,53 mm) aangebracht met een maximale tussenafstand van 100 mm.
4. Elektriciteitskabels aangebracht in (niet)-geperforeerde kabelbanen of kabelladders, die onafhankelijk van de omkasting aan de draagconstructie moeten worden opgehangen.
5. Stalen L-profiel - 60 mm x 40 mm x 1 mm
6. Beschermingsstrook in PROMATECT®-L500 met een minimale dikte van 50 mm. De breedte van de strook bedraagt 70 mm. De beschermingsstrook wordt samen met het stalen L-profiel in de aanliggende betonnen draagconstructie bevestigd.
7. Stalen slagpluggen, (min. M6), aangebracht met een maximale tussenafstand van 400 mm.
8. De platen worden tegen het stalen L-profiel bevestigd met stalen nagels of schroeven, l = 70 mm voor de eerste plaatlaag en l = 90 mm voor de tweede plaatlaag, aangebracht met een maximale tussenafstand van 150 mm.
9. Rotswol (min. 40 kg/m³) en Promat®-GLUE K84, aangebracht tussen de zijkanten van het kanaal en de aanliggende betonnen draagconstructie (max. speling 10 mm).
