3.71m.30 - Functiebehoud van elektrische kabels - 30 minuten - Vierzijdig - medium

Vierzijdige omkasting van elektrische kabels opgebouwd met PROMATECT®-L500 platen. De kabelgoten of kabelladders liggen in de omkasting. De breedte aan de binnenzijde bedraagt minimaal 110 mm en maximaal 520 mm. De hoogte aan de binnenzijde bedraagt minimaaal 100 mm en maximaal 250 mm.

Meer informatie

Systeemnummer: 3.71m.30_BE
Brandweerstand: 30 min
Toepassingsrichting: Horizontaal
Aantal lagen per profielzijde: 4
Brandrapport: 2014-A-058 Rev.2
Product: PROMATECT®-L500
Dikte plaat: 20 mm
Getest conform: NBN 713.020 (1968) + Addendum 3 (1994)
Aantal lagen: 1
Minimumhoogte aan de binnenzijde: 100 mm
Maximumhoogte aan de binnenzijde: 250 mm
Minimumbreedte aan de binnenzijde: 110 mm
Maximumbreedte aan de binnenzijde: 520 mm

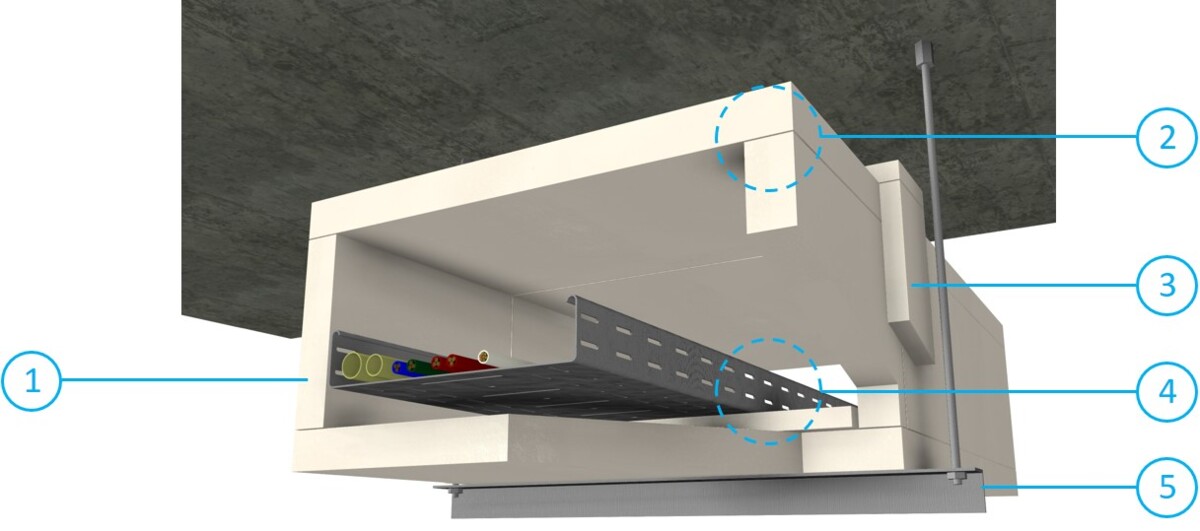

Opbouw:

1. PROMATECT®-L500 platen met een dikte van d = 20 mm.
2. De platen worden onderling bevestigd met (a) stalen nieten, l = 40 mm (diameter 1,53 mm), aangebracht met een maximale tussenafstand van 100 mm of (b) stalen schroeven, l = 40 mm (diameter min. 5 mm), aangebracht met een maximale tussenafstand van 150 mm.
3.Voegdekker in PROMATECT®-L500 stroken met een minimale dikte van 20 mm. De breedte van de strook bedraagt 100 mm. De stroken worden ter hoogte van de voegen vastgemaakt met stalen nieten, l = 40 mm (diameter 1,53 mm) aangebracht met een maximale tussenafstand van 100 mm. Aan de bovenzijde en de zijkanten bevindt de strook zich aan de buitenzijde. Aan de onderkant bevindt de strook zich aan de binnenzijde.
4. Elektriciteitskabels aangebracht in (niet)-geperforeerde kabelbanen of kabelladders. De kabelbanen of -ladders moeten om de 1200 mm ondersteund worden door een strook PROMATECT®-L500 van 100 mm x 20 mm.
5. Onbeschermd ophangsysteem bestaande uit stalen profielen (minimaal 25 x 45 x 25 mm, materiaaldikte minimaal 3 mm) en stalen draadstangen (minimaal M8). De draagprofielen bevinden zich op maximaal 50 mm van een voeg tussen twee opeenvolgende calciumsilicaatplaten en zijn maximaal 1200 mm van elkaar verwijderd.
