3.71s.60 - Functiebehoud van elektrische kabels - 60 minuten - Vierzijdig - small

Vierzijdige omkasting van elektrische kabels opgebouwd met PROMATECT®-L500 platen. De kabelgoten of kabelladders liggen in de omkasting. De breedte aan de binnenzijde bedraagt maximaal 110 mm. De hoogte aan de binnenzijde bedraagt maximaal 100 mm.

Meer informatie

Systeemnummer: 3.71s.60_BE
Brandweerstand: 60 min
Toepassingsrichting: Horizontaal
Aantal lagen per profielzijde: 4
Brandrapport: 2014-A-058 Rev.2
Product: PROMATECT®-L500
Dikte plaat: 50 mm
Getest conform: NBN 713.020 (1968) + Addendum 3 (1994)
Aantal lagen: 1
Minimumhoogte aan de binnenzijde: 0 mm
Maximumhoogte aan de binnenzijde: 100 mm
Minimumbreedte aan de binnenzijde: 0 mm
Maximumbreedte aan de binnenzijde: 110 mm

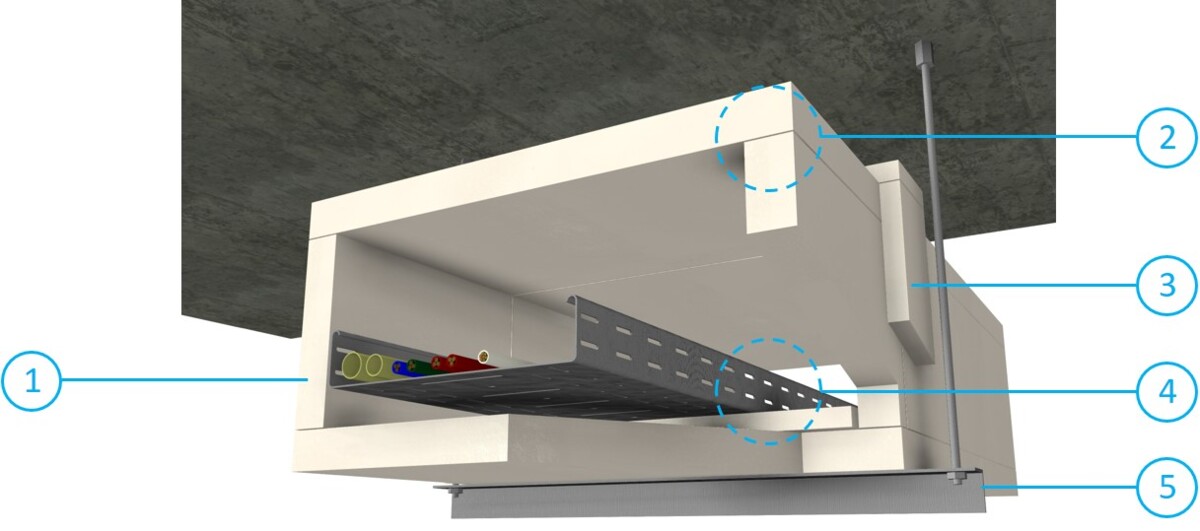

Opbouw:

1. PROMATECT®-L500 platen met een dikte van d = 50 mm.
2. De platen worden onderling bevestigd met (a) stalen nieten, l = 100 mm (diameter 1,53 mm), aangebracht met een maximale tussenafstand van 100 mm of (b) stalen schroeven, l = 100 mm (diameter min. 5 mm), aangebracht met een maximale tussenafstand van 150 mm.
3. Voegdekker in PROMATECT®-L500 stroken met een minimale dikte van 20 mm. De breedte van de strook bedraagt 100 mm. De stroken worden ter hoogte van de voegen vastgemaakt met stalen nieten, l = 70 mm (diameter 1,53 mm) aangebracht met een tussenafstand van maximaal 100 mm. Aan de bovenzijde en de zijkanten bevindt de strook zich aan de buitenzijde. Aan de onderkant bevindt de strook zich aan de binnenzijde.
4. Elektriciteitskabels aangebracht in (niet)-geperforeerde kabelbanen of kabelladders. De kabelbanen of -ladders moeten om de 1200 mm ondersteund worden door een strook PROMATECT®-L500 van 100 mm x 20 mm.
5. Onbeschermd ophangsysteem bestaande uit stalen profielen (minimaal 25 x 45 x 25 mm, materiaaldikte minimaal 3 mm) en stalen draadstangen (minimaal M8). De draagprofielen bevinden zich maximaal op 50 mm van een voeg tussen twee opeenvolgende calciumsilicaatplaten en zijn maximaal 1200 mm van elkaar verwijderd.
