Betonnen welfsels met PROMATECT®-H - R(EI)60

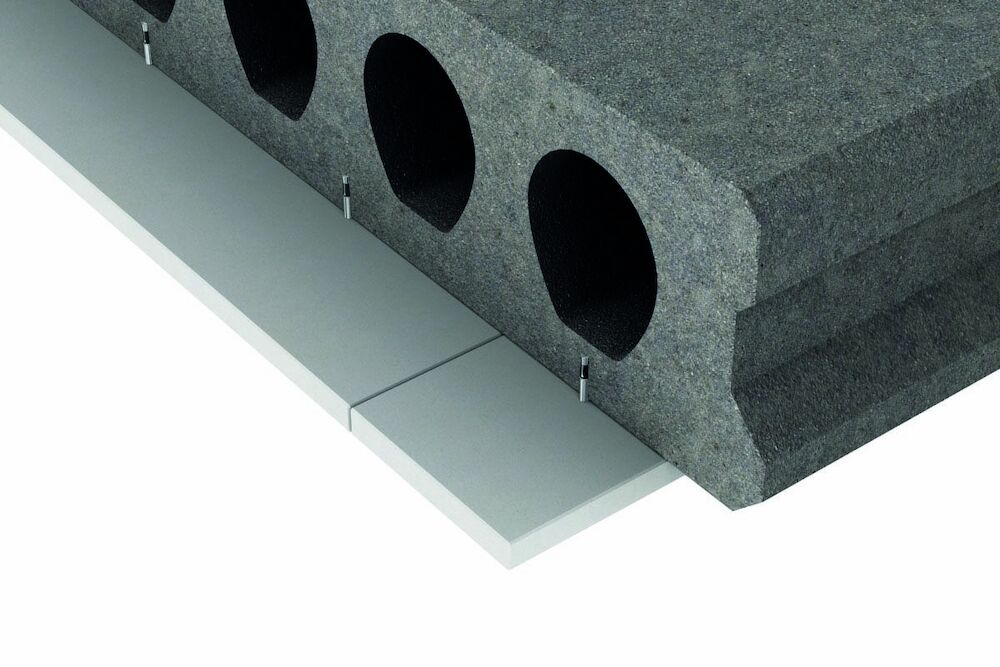

Een holle betonnen vloerplaat wordt aan de onderzijde bekleed met een laag PROMATECT®-H platen 20mm, die rechtstreeks in het beton worden bevestigd.
Meer informatie
Systeemnummer:
1.22.R(EI)60_BE
Brandweerstand:
60 min
Toepassingsrichting:
Horizontaal
Brandrapport:
2010-Efectis-R0346 rev.1
Product:
PROMATECT®-H
Dikte plaat:
20 mm
Getest conform:
EN1363-1:1999
Aantal lagen:
1
Brandweerstandsklasse:
REI 60
Opbouw:
1. (Holle) betonnen vloer, stabiliteit berekend bij omgevingscondities.2. PROMATECT®-H, d = 20mm, aan de onderzijde van de vloer bevestigd met stalen nagelankers Fischer FNA Il min. Ø 6x30/5 mm, aangebracht met een maximale tussenafstand van 430 mm à rato van min. 10 ankers/m². De interfacetemperatuur tussen de PROMATECT®-H plaat en het betonoppervlak mag na 60 min. niet hoger zijn dan 200°C. Volgens Eurocode 1992-1-2 dienen vloeren een bepaalde dikte te hebben om te voldoen aan het EI-criterium. Indien de vloerdikte niet aan deze minimumwaarden voldoet, dient er een beschermingslaag in PROMATECT®-H te worden aangebracht.
3. Afwerking: de platen met rechte boorden worden met een maximale speling van 1mm tegen elkaar geplaatst, elke andere afwerking is facultatief.
