Csőátvezetések lezárása – alkalmazási lehetőségek a tűzvédelemben

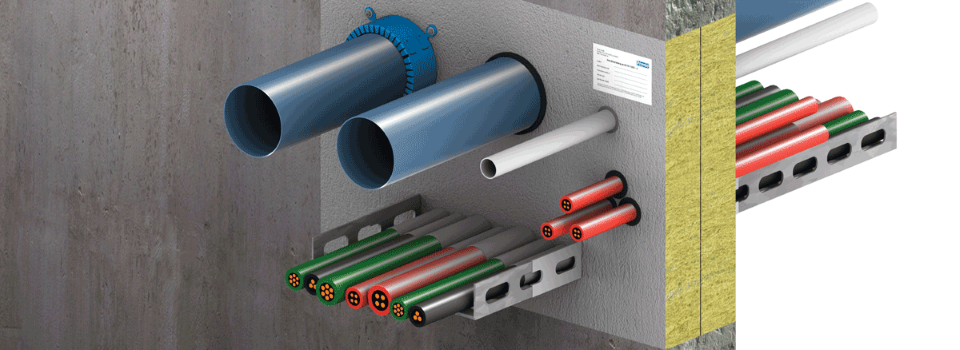

Ábra a csőtátvezetések tűzvédelmi megoldásairól Promastop-CC termékekkel

Cikksorozatunk első két részében olyan témákat vizsgáltunk, mint a fémből készült csőátvezetések lezárása, a nem éghető csőszigetelések (CS, CI, LS vagy LI elrendezések), a lehetséges csővég konfigurációk (U/U, U/C, C/U, C/C), a szerelvények függesztési és alátámasztási távolságai, az éghető anyagokból készült csövek, a többrétegű kompozit csőátvezetések lezárása és az éghető szigetelések. Ideje áttekinteni néhányat a legfontosabb szempontok közül, amelyeket egy építőipari vállalatnak figyelembe kell vennie, és amelyek nem kapcsolódnak a Promat termékeihez.

Tűzvédelmi mandzsetták telepítése

Általános szabály, hogy fali átvezetések esetében (az akna falak kivételével) mindig tűzvédelmi mandzsettát, szalagot vagy akril alapú megoldást kell felszerelni az átvezetés mindkét oldalán. Padlón való átvezetések esetében az említett termékeket általában csak az alsó oldalon kell felszerelni, de vannak kivételek: a PROMASTOP®-W tűzgátló szalagot a CLT padló mindkét oldalán fel kell szerelni.

A táblázatokból és korábbi cikkekből nyert adatok alapos vizsgálatát követően megállapíthatjuk, hogy a PROMASTOP®-FC tűzvédelmi mandzsetták falakra/padlókra (felületre), illetve, falakban/padlókban (beépítve) telepíthetők. Elméletileg minden stabil fémburkolattal rendelkező mandzsetta felszerelhető akár az átvezetés felületére, akár abba beillesztve. Kérjük, vegye figyelembe, hogy a tűzvédelmi mandzsetta csak a vizsgálati eljárás által megállapított osztályozásnak megfelelően alkalmazható.

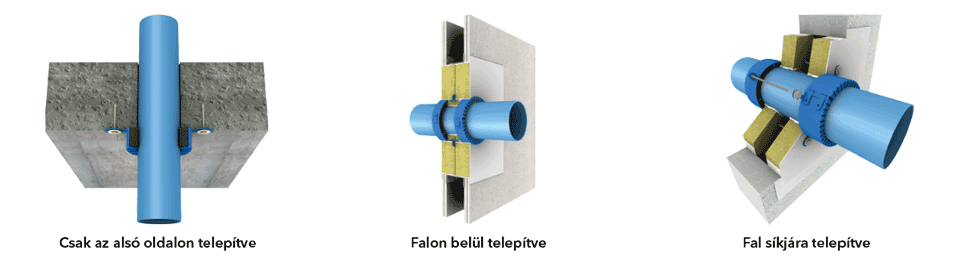

Promat mandzsetta telepítés szemléltető ábra

Néhány érdekes fókuszpontot érdemes megemlíteni a tűzvédelmi mandzsetta helyes alkalmazásához:

  1. A műanyag cső és a tartószerkezet közti gyűrű alakú rést a vizsgált konfigurációnak megfelelően kell betölteni, például adott minőségű ásványgyapottal, míg a gyűrű alakú hézagokat mindkét oldalon tömíteni kell a PROMASEAL®-A termékek segítségével. Tűzvédelmi mandzsetta alkalmazása a gyűrű alakú hézag tömítése nélkül (lyuk a cső és a tartószerkezet között) csak akkor megengedett, ha így történt a tesztelés és az osztályozás.
  2. A PROMASTOP®-FC tűzvédelmi mandzsetta osztályozása szerint rugalmas és merev falakon, valamint merev padlózaton használható.
  3. A tűzvédelmi mandzsettát rugalmas falakon M6 vagy M8 menetes szárakkal kell rögzíteni felületen történő alkalmazás esetén, míg merev falakon a megfelelő csavarozás is elegendő. Merev falakra a PROMASTOP®-FC nem rögzíthető gipszkartonhoz készült csavarokkal (ez vonatkozik minden más termékre is, ennek értelmében a tűzvédelmi vizsgálatok során mindig ellenőrizni kell, hogy a mandzsetta milyen módon lett rögzítve a tartószerkezetre). Ugyanez a helyzet a puha gyapoton való átvezetéseknél: amennyiben a mandzsetta puha gyapoton való átvezetésekhez megfelelő osztályozást kapott, az ásványgyapoton vagy gyapoton átvitt menetes szárakkal kell biztosan rögzíteni (mivel az a rögzítő, amely nem megy át az adott struktúrán, nem képes a vizsgálat során 90 percig vagy annál tovább rögzíteni a mandzsettát). A PROMASTOP®-FC tűzvédelmi mandzsetta osztályozása szerint M6 / M8 menetes szárakkal rögzíthető 2 x 50 mm-es PROMASTOP®-CC lágy átvezetés tömítésben, min. 60 mm-es spirálcsavarokkal vagy M4 rugós terpesztőcsavarokkal. Süllyesztett telepítés esetén (a rögzítő reteszek a két ásványgyapot lap között helyezkednek el).
Tűzvédelmi csőmandzsetták menetes szárakkal rögzítve

Tűzvédelmi mandzsetták különleges felhasználási módjai

Bizonyos esetekben a mandzsettákat olyan különleges körülmények között kell alkalmazni, ahol a 30 mm beépítési mélységű hő hatására habot képező betét (PROMASTOP®-FC3) már nem elegendő. A Promat ezért kifejlesztette a nagyobb méretű PROMASTOP®-FC6 és PROMASTOP®-FC15 tűzvédelmi mandzsettát, amely 60 és 150 mm beépítési mélységen is használtható. Különleges felhasználási módok:

  • A cső külső átmérője nagyobb, mint 160 mm
  • akna falak (a mandzsettát az akna falakra kívülről, a fal felé fordítva kell felszerelni, a másik oldalról nem felszerelhető)
  • szögletes (ferde) átvezetések
  • csőcsatlakozások
AtTűzvédelmi csőmandzsetták különleges felhasználási módjai

Puha csőátvezetések lezárása a PROMASTOP®-W tűzvédelmi szalaggal

Az csőátvezetések lezárása tűzvédelmi mandzsetták használata nélkül nagyon gazdaságos, tekintve, hogy így nincs szükség drága, rozsdamentes acél burkolattal ellátott mandzsettákra - bár ennek a megoldásnak is megvannak a korlátai. A tűzvédelmi szalag kizárólag beépítve alkalmazható; puha gyapot átvezetéssel kombinálva (a szalagok és lágy átvezetések nem variálhatók). A PROMASTOP®-W szalag PROMASTOP®-CC és PROMASTOP®-I puha gyapot átvezetések mellett került osztályozásra. A szalag kizárólag a fal vagy padló síkjában telepíthető; a puha felületről legfeljebb 5 mm-re nyúlhat ki és nem szabad a gyapot átvezetés részét képező bevonattal felvinni (a bevonat hűtő és hőszigetelő hatása miatt megakadályozná a szalag szükséges habosodását). A szalagot úgy kell telepíteni, hogy, padlón való átvezetések esetén, éle lapos síkot képezzen a gyapot alsó síkjával, illetve, falon való átvezetések esetén, a gyapot mindkét oldalának síkjai szerint kell igazítani (figyelembe véve a korábban említett 5 mm-es kinyúlást).

Figyelembe kell venni (a cső anyagának és külső átmérőjének függvényében) a rétegek számát is (pl. EI 120-U/C tűzvédelmi osztály legfeljebb 110 mm külső átmérőjű PVC-U, HDPE, ABS, SAN-PVC, PP-H és PP-R csövek esetén két réteg PROMASTOP®-W szalaggal 2 x 50 mm PROMASTOP®-CC lágy átvezetéssel biztosítható).

Ábra lágy átvezetésről Promastop-W tűzvédelmi-szalaggal

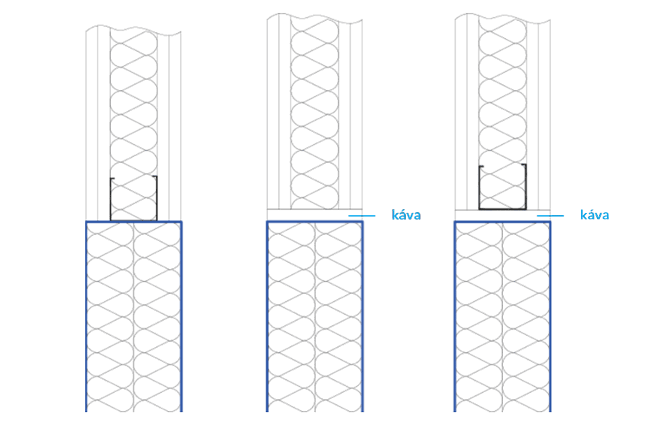

Ábra puha gyapot átvezetések alkalmazásáról rugalmas falakban

Puha gyapot csőátvezetések lezárása rugalmas falakban

Rugalmas falakon az átvezetésre szolgáló nyílás körül keretet kell kialakítani, mivel a puha gyapot átvezetések ásványgyapot építőlapjai nem ékelhetők be megfelelően, ha nincs stabil védőfelület. A Promat féle átvezetésekkel háromféleképp alakíthatók ki élek:

  • A fémfalak profilja használhatók élek kialakítására. A fennmaradó nyitott oldalakhoz fémprofilokat kell készíteni. Ha a kerületi fémkeret a helyén van, nem szükséges a nyílás kibélelése.
  • The edge can be formed from fire protective boards.
  • Már meglévő fémprofilok esetén az él burkolható a falszerkezet építőlapjaival.

Figyelem! Facsapok használata esetén minimum 100 mm távolság szükséges az átvezetésre szolgáló rés és a fa tartószerkezet között, míg magát az átvezetés és a fa tartószerkezet közti hézagot minimum 100 mm A1 vagy A2 tűzvédelmi besorolású szigeteléssel kell elzárni (az EN 13501-1 Szabvány rendelkezéseinek megfelelően).

A puha gyapot átvezetések ásványgyapot építőlapjainak elhelyezése az átvezetés lapos síkján

A szükséges 2 x 50 mm vastag ásványgyapot építőlapokat többféleképp lehet a padlón telepíteni az EI 90 tűzvédelmi osztály eléréséhez:

  • ugyanazon a szinten, a padló felső síkján
  • ugyanazon a szinten, a padló alsó síkján
  • mindkét ásványgyapot építőlapot a padló síkjával egy síkra helyezve

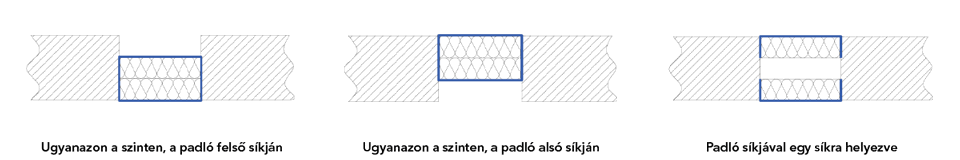

Ábra az ásványgyapot szigetelés telepítéséről

A kiválasztott termék vizsgálati elrendezését is figyelembe kell venni. A Promat puha gyapot átvezetési rendszerei, a PROMASTOP®-I vagy PROMASTOP®-CC, mindhárom elrendezésben osztályozásra kerültek.

Az átvezetésen belüli szerelvények közti távolság

Az egyes szerelvények közti minimum távolságot, illetve egy szerelvény az épületszerkezettől való távolságát a puha gyapot átvezetés határozza meg; ezeket nem lehet annál sűrűbben alkalmazni, mint azt a vizsgálatban megadott elrendezés mutatja. A következő táblázat bemutatja a PROMASTOP®-CC lágy átvezetésnél alkalmazható összes távolságot.

Tárgy Minimális távolság (mm)
Nem éghető szigetelés – Nem éghető szigetelés 0
Nem éghető szigetelés – Tartószerkezet/vázkeret 0
Nem éghető szigetelés – PROMASTOP®-IM CJ21 0
Nem éghető szigetelés – PROMATECT® ducts 0
Nem éghető szigetelés – PROMASTOP®-FC 0
Kábelek, kábeltálcák – Tartószerkezet/vázkeret 0
Kábelek, kábeltálcák – Kábelek, kábeltálcák 0
Kábelek, kábeltálcák – PROMASTOP®-FC 0
Kábelek, kábeltálcák – PROMASTOP®-IM CJ21 0
PROMASTOP®-FC – PROMASTOP®-FC 0
PROMASTOP®-FC – PROMASTOP®-IM CJ21 0
PROMASTOP®-FC – PROMASEAL®-A 0
PROMASTOP®-FC – PROMASEAL®-AG 0
PROMASTOP®-FC – PROMATECT® szellőzőcsatornák 0
PROMASTOP®-FC – Tartószerkezet/vázkeret 0
PROMASTOP®-W – Nem éghető szigetelés 0
PROMASTOP®-W – PROMASTOP®-W 0
PROMASTOP®-W – PROMASTOP®-IM CJ21 20
PROMASTOP®-W – PROMASTOP®-FC 0
PROMASTOP®-W – PROMATECT® szellőzőcsatornák 30
PROMASTOP®-W – PROMASEAL®-A 0
PROMASTOP®-W – PROMASEAL®-AG 0
PROMASTOP®-W – PROMASTOP®-W – Tartószerkezet/vázkeret 0
PROMASTOP®-IM CJ21 – PROMASTOP®-IM CJ21 0
PROMASTOP®-IM CJ21 – PROMASEAL®-A 0
PROMASTOP®-IM CJ21 – PROMASEAL®-AG 0
PROMASTOP®-IM CJ21 – Tartószerkezet/vázkeret 0
Minden egyéb meg nem határozott tárgy között 100

A nagy átvezetés keresztmetszeti szerelvényeinek teljes száma

A nagy átvezetéseken (puha gyapot, kemény habarcs, párna, tégla) átvitt szerelvények (ideértve a csöveket és azok szigetelését, valamint a kábeleket és azok tartószerkezeteit is) teljes keresztmetszete nem lehet nagyobb, mint az átvezetés keresztmetszetének 60%-a.

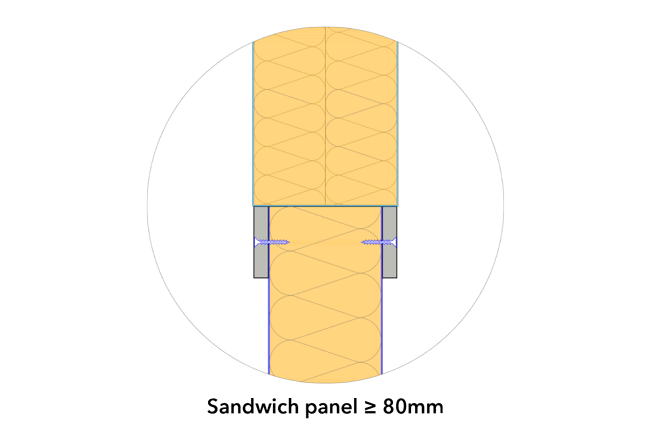

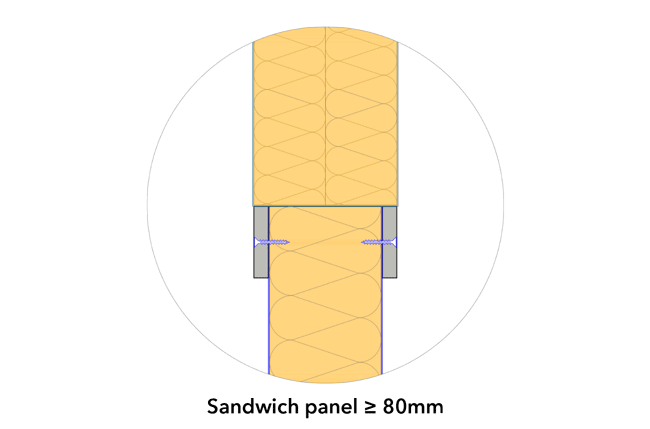

Sandwich kompozit fali panel ábrája

Kompozit paneleken átvezetett csövek vagy kábelek átvezetés tömítései

A csövek és kábelek átvezetés tömítését kompozit panelekben specifikusan kell tesztelni. A Promat az átvezetés rendszereket a következő kompozit panelekből készült falakkal tesztelte:

  • ArcelorMittal Pflaum FO-010-10-80/1000 max. méret 2 x 50 mm PROMASTOP®-CC lágy átvezetés nyílás: 2,00 m² (EI 120)
  • WP-F 100 (Brucha) = 0,16 m² (EI 90)
  • Kingspan KS 1100 CS; max. méret 2 x 50 mm PROMASTOP®-CC lágy átvezetés nyílás, 600 mm x 600 mm (legfeljebb EI 60)

A vizsgált ArcelorMittal Pflaum Rockwool Panel FO-010-10-80 / 1000 panelnek legalább ≥ 80 mm vastagnak kell lennie, PROMATECT®-100 tűzvédelmi építőlapokból (vastagság: ≥ 10 mm) készült kerettel, amelyet a nyílás köré gipszkarton csavarokkal kell rögzíteni (távolság: ≤ 200 mm). A PROMATECT®-100 építőlapoknak le kell fedniük a nyílás széleit, ≥ 50 mm szélességben.

Ezzel eljutottunk csőátvezetések lezárásáról szóló háromrészes cikksorozatunk végére. A téma szerteágazó és összetett, óriási tudást és tapasztalatot igényel. Ezért arra kérjük Önöket, hogy az alábbi hivatkozást igénybe véve forduljanak műszaki csapatunkhoz. Örömmel adunk választ bármilyen kérdésükre projektjeikkel kapcsolatban. Tervezzünk együtt biztonságosabb épületeket!
