Cikksorozatunk első részének középpontjában a fém csőátvezetések lezárása volt: megvizsgáltuk a nem éghető csőszigeteléseket (CS, CI, LS vagy LI elrendezéseket), a lehetséges csővég konfigurációkat (U/U, U/C, C/U, C/C) és a szerelvények felfüggesztési és alátámasztási távolságait. Ebben a részben az éghető anyagokból készült csövek és a többrétegű kompozit csőátvezetések lezárása és az éghető csőszigetelések kerülnek bemutatásra. Ezen felül szeretnénk felhívni a tervező, kivitelező, vállalkozó és tűzoltó kollégák figyelmét egyes (egyelőre kevésbé ismert) alapvető szabályra, amelyeket figyelembe kell venni a tűzgátló rendszer tervezése, telepítése és felülvizsgálata során.

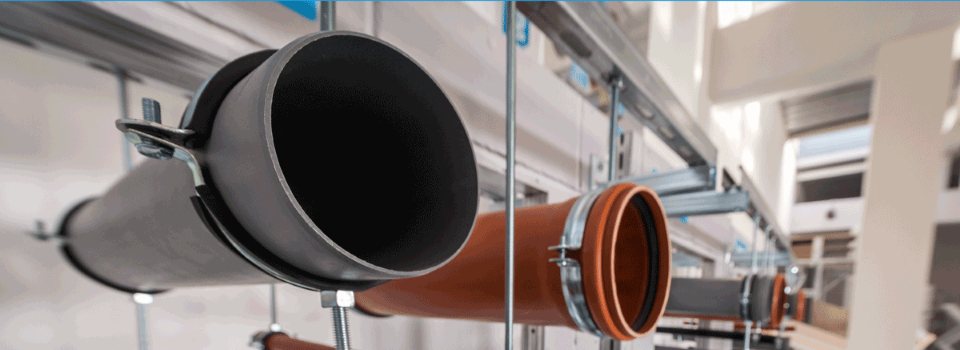

Műanyag csőátvezetések lezárása
Érdekes, hogy az éghető anyagokból készült csőátvezetések lezárása kevesebb problémát okoz, mint a fémcsöveké, bár az alapelvek azonosak: az átvezetés pontos alkalmazási módszerét mindig megtalálja annak műszaki dokumentációjában (kézikönyvében).
A legfontosabb paraméterek a következők:
- tűzállósági teljesítmény (az OTSZ-ben EI 15, EI 90 ),
- a cső anyaga és falvastagsága, a szigetelés anyaga, vastagsága és elrendezése,
- csővég-konfigurációk,
- a csőátvezetés által érintett építményszerkezet típusa és minimális vastagsága (szerelt vagy tömör fal, keresztrétegelt fa fal vagy födém, álmennyezet vagy szendvicspanel szerkezet), mérethatárok, objektumok távolságai és rögzítések (ezeket a részleteket később fejtjük ki).
Nyilvánvaló, hogy egy olvadó, éghető cső (és hőszigetelésének) keresztmetszetét hő hatására habosodó anyaggal kell elzárni.
A felsorolt tűzgátló termékek közül egyes típusok lágy csőátvezetések lezárása estén kombinálhatók olyan bevonatokkal, mint a PROMASTOP®-CC vagy PROMASTOP®-I, illetve kemény csőátvezetések lezárása esetén a PROMASTOP®-M tűzvédelmi habarcs. Egyes alkalmazási módszereket jelen cikkben is ábrázoltunk, a teljes alkalmazási útmutató pedig a Letöltések szekcióban érhető el, illetve rendelkezésére bocsátjuk, ha felveszi a kapcsolatot irodánkkal.
Az átvezetett műanyag cső méretét minden termék- és átvezetés-típusnál figyelembe kell venni. A következő példák a leggyakrabban használt átvezetési típusokat mutatják be, PROMASTOP®-CC lágy lezárásokkal kombinálva:

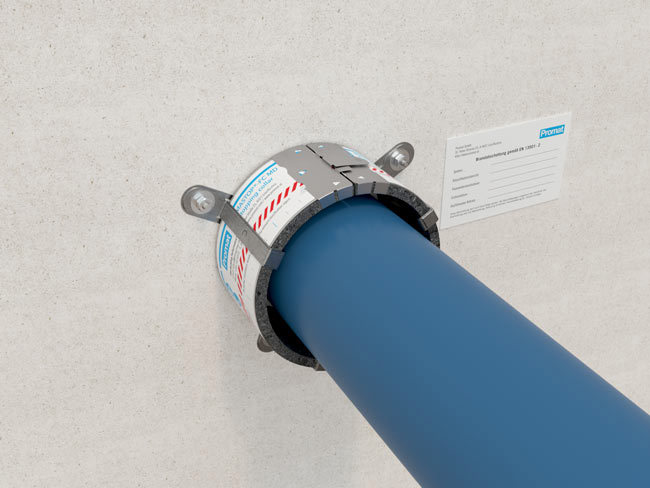

- PROMASTOP®-FC6 tűzvédelmi mandzsetta: PVC-U és PVC-C csövek legfeljebb Ø 250 mm-ig, HDPE (kemény polietilén, KPE), ABS, SAN + PVC, PP-H, PP-R csövek legfeljebb Ø 200 mm-ig;.
- PROMASTOP®-W tűzvédelmi szalag: a fenti csövek mindegyike legfeljebb Ø 160 mm-ig.
- PROMASEAL®-AG akril alapú tűzvédelmi massza furatban legfeljebb 110 mm átérőjű és 3,2 mm falvastagságú PVC_U csövek, illetve legfeljebb 50 mm átmérőjű és 1,8 mm falvastagságú PP csövek átvezetéseinek lezárására szól. A termék duzzadási kapacitásának megfelelően a cső körüli gyűrű alakú hézag legfeljebb 20 mm széles lehet és legalább 20, illetve 25 mm mélyen kell kitölteni.
Az éghető csőátvezetések lezárása anyaguk szerint
Az MSZ EN 1366-3 szabványon alapuló vizsgálatokat több felsorolt típusú csövön külön el kell végezni. A vizsgálati szabvány szerint az MSZ EN 1329-1, MSZ EN 1453-1 vagy MSZ EN 1452-1 szabvány alapján gyártott PVC-U csövek vizsgálati eredményei az MSZ EN 1566-1 szabvány alapján gyártott PVC-C csövekre is alkalmazhatók. A vizsgálati szabvány szerint az MSZ EN 1519-1 vagy MSZ EN 12666-1 szabvány alapján gyártott HDPE (kemény polietilén, KPE) csövek vizsgálati eredményei a következő csövekre is alkalmazhatók:
- MSZ EN 12201-2, MSZ EN 1519-1 vagy MSZ EN 12666-1 szabvány alapján gyártott PE csövekre
- illetve az MSZ EN 1455-1 szabvány alapján akrilnitril-butadién-sztirolból (ABS) gyártott csövekre
- és az MSZ EN 1565-1 szabvány alapján sztirol kopolimer keverékéből (SAN+PVC) gyártott csövekre
Műanyag csövek falvastagsága
Az MSZ EN 1366-3 szabvány értelmében a vizsgálandó csőtípusokat átmérőjük és falvastagságuk alapján méretcsoportokra kell osztani (pl. 1. méretcsoport: 50–80 mm külső csőátmérő és 3–6 mm fal vastagság; 2. méretcsoport: 90–125 mm külső csőátmérő és 3–8,6 mm fal vastagság, stb.). A mandzsetták adott típusai csak azon méretcsoportok esetében alkalmazhatók, amelyeknél pozitív vizsgálati eredményeket mutattak.
| Követelmény | Méretek Ø…csőátmérő (mm) s…csőfal vastagsága (mm) d…Szigetelés vastagsága (mm) |
Osztályozás | |||
| Tömör fal | Tömör födém | Funérlemez burkolat | Funérlemez burkolat | ||
| Geberit Silent PP csövek 90° csőperselyekhez | |||||

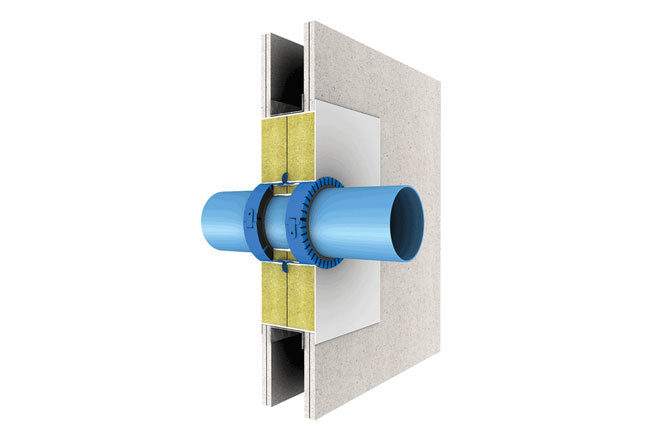

| Mandzsetta felületre szerelve, építési vastagság ≥ 140 mm | Mandzsetta felületre szerelve, építési vastagság ≥ 140 mm | PROMASTOP®-FC3 Ø 32 mm, s 2,0 mm R Ø 125 mm, s 4,2 mm PROMASTOP®-FC6 Ø 32 mm, s 2,0 mm R Ø 160 mm, s 5,2 mm |
EI 90-U/U | ||
| Mandzsetta felületre szerelve, építési vastagság ≥ 100 mm Beépített mandzsetta, építési vastagság ≥ 150 mm |
Mandzsetta felületre szerelve, építési vastagság ≥ 150 mm Beépített mandzsetta, építési vastagság ≥ 150 mm |
EI 120-U/U | |||
| Mandzsetta felületre szerelve, építési vastagság ≥ 150 mm | PROMASTOP®-FC6 Ø 32 mm, s 6,0 mm R Ø 160 mm, s 32,0 mm |
EI 60-U/U éghető szigetelés B-s3, d0 |
|||
| Mandzsetta felületre szerelve, építési vastagság ≥ 150 mm | PROMASTOP®-FC6 Ø 32 mm, d 6,0 mm R Ø 160 mm, d 6,0 mm |
EI 120-U/U éghető szigetelés B-s3, d0 |
|||
| Mandzsetta felületre szerelve, építési vastagság ≥ 100 mm | PROMASTOP®-FC6 Ø 32 mm, d 6,0 mm R Ø 160 mm, d 32,0 mm |
EI 120-U/U éghető szigetelés B-s3, d0 |
|||
Fémcsövek éghető szigeteléssel
EI 120-U/C tűzállósági teljesítmény pl. PROMASTOP®-B tűzvédelmi téglák alkalmazásával érhető el, amelyek legfeljebb 220 mm külső átmérőjű és 18 mm falvastagságú acélcsövek átvezetésénél, legfeljebb 32 mm vastag, legalább B-s3, d0 tűzvédelmi osztályú csőszigetelés mellett használatosak. A legfeljebb 88,9 mm külső átmérőjű és 14,2 mm falvastagságú réz anyagú csőátvezetések lezárása ugyanezen csőszigetelés mellett EI 90-U/C besorolást kaptak. Kérjük, vegye figyelembe, hogy a csőfal anyagának hővezető képessége kulcsfontosságú– jobb hővezető képességű, kisebb átmérőjű és kisebb falvastagságú rézcsövek esetében azonos megoldással alacsonyabb tűzállósági teljesítményt sikerült elérni.
Többrétegű kompozit csövek éghető szigeteléssel
A PE-X/Al/PE-X kémiai jelölésű és éghető szigeteléssel ellátott, EI 120-U/C besorolású alumínium kompozit csövek (pl. Pipelife RADOPRESS) átvezetései lezárhatók PROMASTOP®-CC lágy lezárásban használt egy réteg PROMASTOP®-W tűzvédelmi szalag alkalmazásával. Kétféle szigetelés használható a csőátvezetések lezárása érdekében:
- B-s3, d0 tűzvédelmi osztályú az MSZ EN 13501-1 szabvány rendelkezései értelmében, pl. ≥ 6 mm ≤ 32 mm vastagságú kaucsuk, a cső külső átmérője legfeljebb 60 mm;
- E tűzvédelmi osztályú az MSZ EN 13501-1 szabvány rendelkezései értelmében, pl. ≥ 4 mm ≤ 9 mm vastagságú polietilén (PE), a cső külső átmérője legfeljebb 32 mm.
| Lágy tömítés (mm) | Irány W…fal F…födém |
Méretek Ø…csőátmérő (mm) d…Szigetelés vastagsága (mm) |
Rétegek száma (szalag) | Osztályozás | |
| Pipelife Radopress csövek | |||||
| 2 × 50 | F / W | Ø 16 mm, d 6,0 mm RØ 63 mm, d 32,0 mm | 1 | EI 120-U/C éghető szigetelés B-s3, d0 | |
| 2 × 50 | F / W | Ø 16 mm, d 4,0 mm RØ 32 mm, d 9,0 mm | 1 | EI 120-U/C éghető szigetelésn E | |
Következő cikkünkben az alkalmazási folyamat során felmerülő problémákat tekintjük majd át – amelyek közül a legtöbb a választott terméktől független. Tűzvédelmi cikksorozatunk tervezett utolsó része a kábelek, kábelkötegek átvezetéseinek lezárását és a lineáris hézagok (rések) tűzgátló tömítéseit fogja tárgyalni.
