A PROMADUCT® rendszer megoldást kínál a komfort szellőző és a hő- és füstelvezető rendszerek tűzvédelmi légcsatornái számára fenntartott szűk hely problémájára

1. ábra: Példa egy mélygarázsban elhelyezett szellőző és hő- és füstelvezető rendszerre.

A tűzvédelmi szellőzőrendszerek a kereskedelmi épületek tűzvédelmének nagyon fontos elemei. A védett helyiségekben és a menekülési útvonalakon a füst felgyülemlését olyan szint alá csökkentik, ami már lehetővé teszi az emberek biztonságos evakuálását, és nem veszélyezteti a mentőcsapatok biztonságát a lecsökkent látási viszonyok vagy a mérgezés miatt. Emiatt a tűzvédelmi szellőzés megfelelő kialakítása és az épületben meglévő körülményekhez való alkalmazkodás nagyon fontos, amit a gyakorlatban sokszor nem a legkönnyebb megvalósítani.

A szellőző-, valamint a hő- és füstelvezető rendszerek elhelyezése a garázsokban

Az egyik probléma a szűk hely, különösen a mélygarázsokban, ahol a helyiségben minden „megspórolható” magassági centiméter számít. Ez adta az ötletet egy új megoldás bevezetésére, ami egy háromoldalú szellőző és hő- és füstelvezető légcsatorna, ahol a légcsatorna negyedik fala a tömör födém (amelynek tűzállósági teljesíténye nem rosszabb, mint a légcsatornáé), és amely teljesen bevizsgált. Mivel azonban nincsenek ilyen légcsatornákra vonatkozó vizsgálati szabványok, a Promat felkérte a lengyel Épületkutató Intézet Tűzvizsgálati Osztályát (ITB) egy új vizsgálati módszer kidolgozására. Ily módon, az ITB hatalmas tudását és tapasztalatát felhasználva az MSZ EN 1366-1:2014 és az MSZ EN 1366-8:2006 vizsgálati szabvány kritériumai alapján nem szabványos tűzvizsgálatokat lehetett végezni.

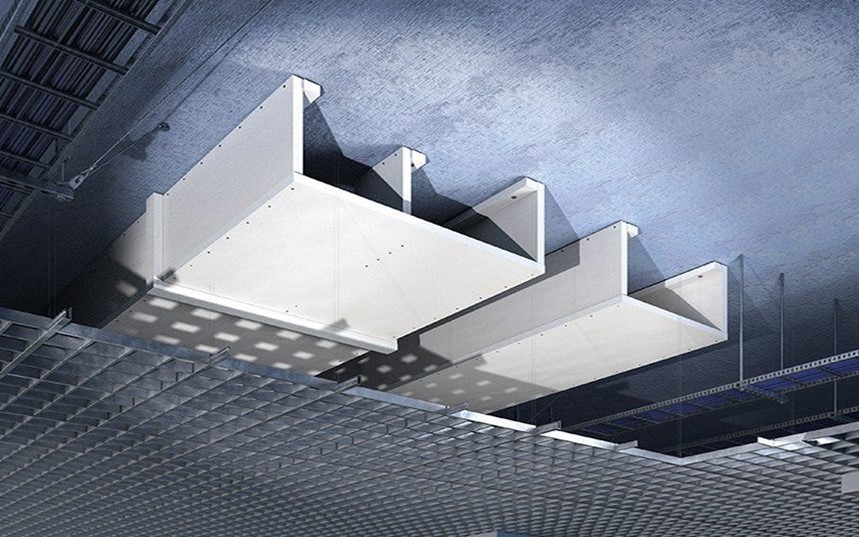

Ennek eredményeként létrejött az EI 120 (h_o i↔o) S tűzállósági teljesítményű, háromoldalú vízszintes szellőző légcsatorna és az EI 120 (h_o) S 1500 multi tűzállósági teljesítményű, háromoldalú hő- és füstelvezető légcsatorna. Ez utóbbi légcsatorna esetében mindez azt jelenti, hogy az ilyen tűzvédelmi légcsatorna képes a füstöt és a forró égési gázokat elvezetni a különböző tűzszakaszokból, miközben teljesíti a tűzzárás, a hőszigetelés és a füstzárás kritériumait tűz esetén legalább 120 percig, +500 Pa és -1500 Pa közötti üzemi nyomással. Az alábbi képen látható PROMADUCT® légcsatorna számos tűzszakaszon áthaladhat, legnagyobb belső keresztmetszete 1,955 m² (2300 mm x 850 mm vagy 1955 mm x 1000 mm).

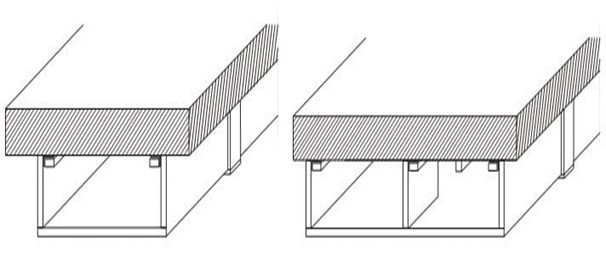

2. ábra: A PROMADUCT®-500 légcsatorna keresztmetszete; szélessége akár 1250 mm vagy nagyobb is lehet

A három- és négyoldalú tűzvédelmi légcsatorna közötti különbségek

A háromoldalú PROMADUCT®-500 füstelvezető légcsatorna kialakítása némileg eltér a négyoldalú változattól, mivel az egyik csatornafal valójában a födém. A légcsatorna függőleges falai, amelyek 50 mm vastag PROMATECT®-L500 tűzvédő építőlapból készülnek, a födémhez szögacéllal kerülnek rögzítésre, amely PROMATECT®-L500 lapcsík borítást kap és a födémhez együtt kerülnek rögzítésre acélhorgonyok segítségével. Ezenkívül az építőlapok felső éle és a födém felülete közé egy vékony (max. 10 mm vastag) ásványgyapot réteg kerül.

Ha a födém felülete egyenetlen, a szögacél és a födém közé is lehet ásványgyapotot elhelyezni (a felület kiegyenlítésére).

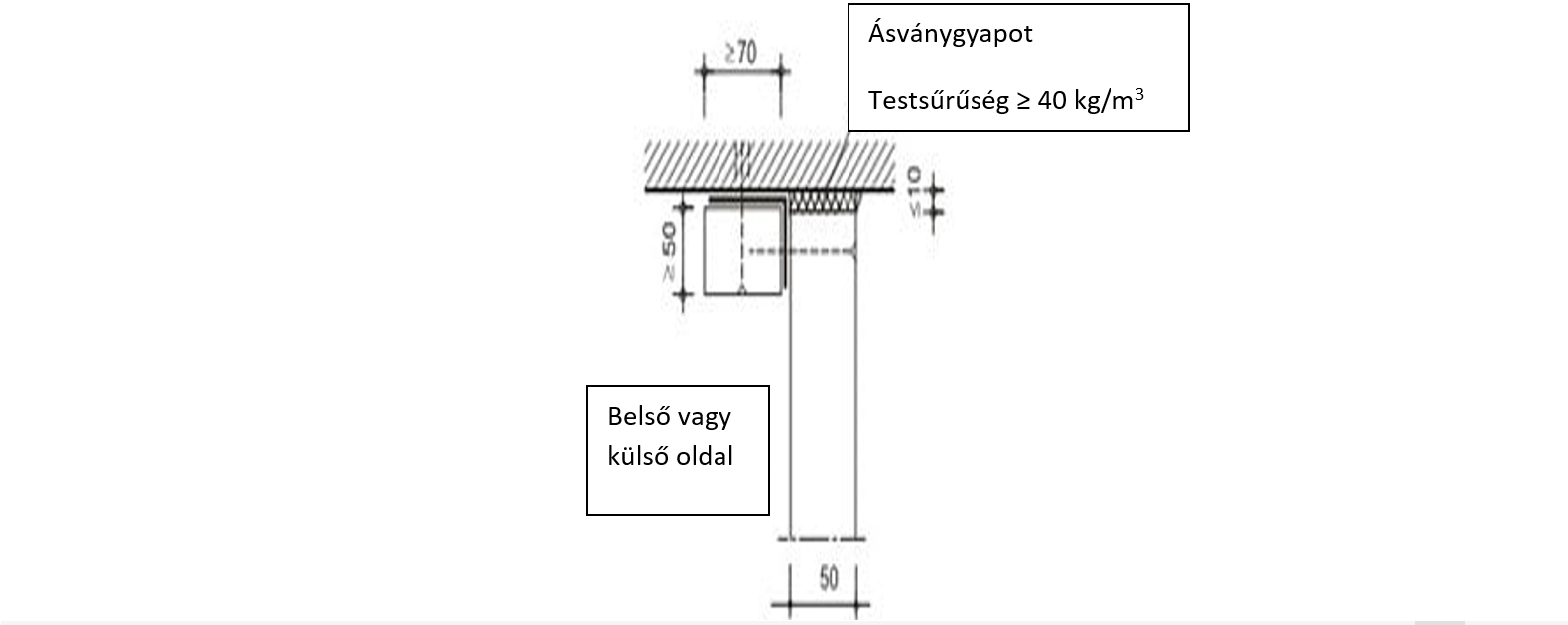

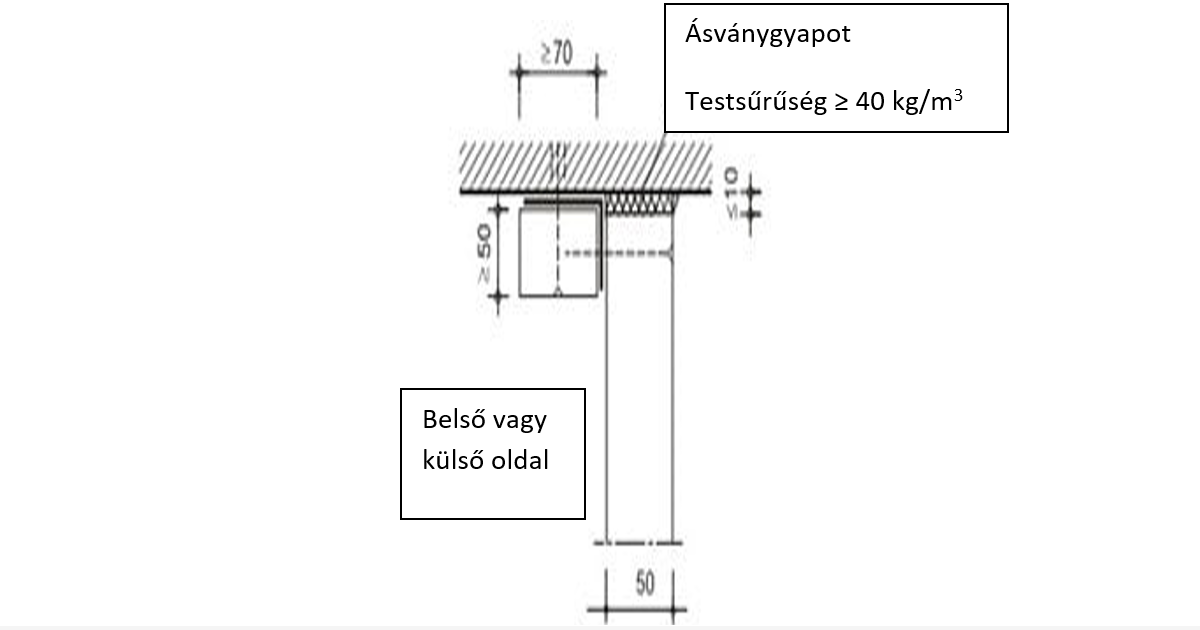

3. ábra: A háromoldalú PROMADUCT®-500 légcsatorna kialakítása

A légcsatorna három fala (két oldala és alja) a sarkokban acél rögzítő elemekkel van összekötve (kapcsokkal, csavarokkal vagy szögekkel); emellett az építőlapok összes csatlakozása (hossz- és keresztirányban) Promat®-K84 ragasztóval tömített, amely biztosítja a szükséges füstzárást az illesztéseknél. A függőleges és vízszintes oldalak illesztései egymáshoz képest eltolhatók, vagy akár egy síkban is lehetnek. Ezeket az illesztéseket kívülről 20 mm vastag, legalább 100 mm széles PROMATECT®-H építőlap csíkkal kell lefedni.

Az 1250 mm-nél szélesebb PROMADUCT®-500 légcsatornához PROMATECT®-L500 építőlapból készült kiegészítő belső merevítőket használnak, amelyek magassága megegyezik a légcsatorna magasságával és minimális szélessége 400 mm. A merevítők közötti távolság nem haladhatja meg a 200 mm-t (1. ábra).

Mi más teszi még különlegessé a PROMADUCT®-500 tűzvédelmi légcsatornát?

A légcsatornákhoz nincs szükség a négyoldalú változatoknál alkalmazott felfüggesztési rendszerre, tehát menetes szárakat és szerelősíneket nem kell használni. Ezt a funkciót a födémre rögzített szögacélok biztosítják; ennek a megoldásnak köszönhetően a háromoldalú légcsatornák magassága további néhány centiméterrel kisebb helyet igényel.

Ennek a rendszernek másik előnye a kevesebb anyagfelhasználás és ezáltal az alacsonyabb anyag- és munkaerőköltség, így rendkívül gazdaságos rendszer. A PROMADUCT®-500 légcsatornához nincs szükség hőtágulási összekötő elemekre; nem deformálódik tűz során.

Az egyszerű felhasználás, az alacsony költség és az anyagok elérhetősége miatt a PROMADUCT®-500 rendszer ideális megoldás a tervezők, az építtetők és a kivitelezők számára.
