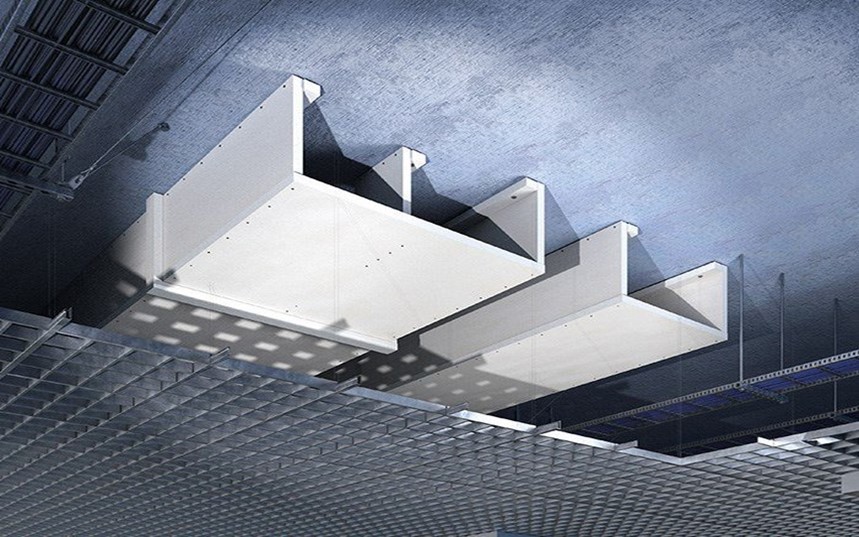

Slika 1: Primjer sustava za ventilaciju i odimljavanje postavljenog u podzemnoj garaži
Sustavi protupožarne ventilacije vrlo su važan element zaštite od požara u poslovnim zgradama. U zaštićenim prostorijama i putovima za evakuaciju upotrebljavaju se za smanjenje nakupljanja dima ispod razine koja bi priječila sigurnu evakuaciju ljudi te ugrozila sigurnost spasilačkih ekipa zbog smanjene vidljivosti ili toksičnosti. Stoga je pravilno projektiranje protupožarnih kanala i prilagodba postojećim uvjetima u zgradi od velike važnosti, no u praksi to često nije nimalo lako postići.
Postavljanje sustava za odimljavanje i ventilaciju u garažama
Jedan od problema, osobito u podzemnim garažama, jest ograničenost prostora gdje je bitan svaki centimetar visine u prostoriji. To je potaknulo ideju uvođenja novog rješenja – trostranih kanala za ventilaciju i odimljavanje, kod kojih je četvrta stijenka kanala masivni strop ili pod (klase otpornosti na požar koja nije manja od klase otpornosti na požar kanala), ali potpuno ispitan. No s obzirom na to da ne postoje standardi ispitivanja za takve kanale, Promat je zatražio od Odjela za protupožarna ispitivanja Građevinskog tehnološkog instituta da osmisli novu metodu ispitivanja. Na taj način, primjenjujući golemo znanje i iskustvo Odjela za protupožarna ispitivanja Građevinskog tehnološkog instituta, bilo je moguće provesti nestandardna protupožarna ispitivanja na temelju kriterija ispitnih normi PN-EN 1366-1:2014 (zamjenjena s PN-EN 1366-1+A1:2021-02) i PN-EN 1366-8:2006.
To je rezultiralo projektiranjem trostranih vodoravnih ventilacijskih kanala klase otpornosti na požar EI 120 (ho i↔o) S i trostranih kanala za odimljavanje klase otpornosti na požar EI 120 (ho)S1500multi. Kod kanala za odimljavanje to znači da oni mogu odvoditi dim i vruće plinove iz dimnih zona koje se nalaze u različitim požarnim odjeljcima, uz ispunjavanje kriterija cjelovitosti, izolativnosti i dimonepropusnosti (REI) u slučaju požara tijekom najmanje 120 minuta, uz radni tlak u rasponu od +500 Pa do -1500 Pa. Kanali PROMADUCT, prikazani na donjoj slici, mogu voditi kroz više požarnih odjeljaka te imati maksimalni poprečni presjek od 1,96 m2 (2300 x 850 mm).

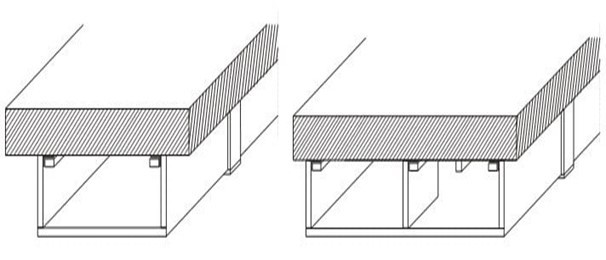

Slika 2: Presjeci kanala PROMADUCT®-500 širine do 1250 mm i više
Razlike između trostranog i četverostranog kanala za odimljavanje
Konstrukcija trostranog kanala PROMADUCT®-500 malo se razlikuje od četverostrane verzije, jer je jedna od stijenki kanala zapravo strop. Okomite stijenke kanala, izrađene od protupožarne ploče PROMATECT®-L500 debljine 50 mm, montirane su na strop pomoću čeličnih kutnih nosača koji su prekriveni trakom ploče PROMATECT®-L500 i sve zajedno pričvršćeno je na strop čeličnim sidrima. Uz to, između gornjeg ruba ploče i površine stropa postavlja se tanak sloj mineralne vune (maks. 10 mm debljine).
Ako je stropna površina neravna, mineralnu vunu moguće je postaviti i između čeličnih kutnih nosača i stropa (za izravnavanje površine).

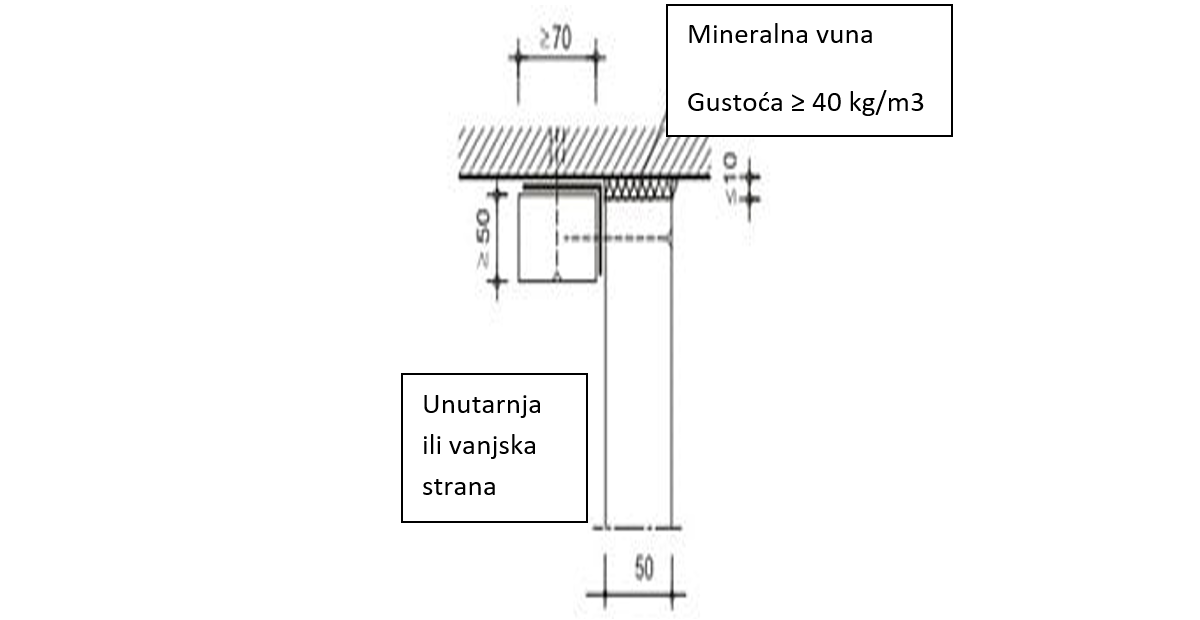

Slika 3: Konstrukcija trostranog kanala PROMADUCT®-500
Tri stijenke (dvije stranice i dno) kanala spojene su u kutovima čeličnim spojnicama (klamicama, vijcima ili čavlima), a svi spojevi ploča (uzdužni i poprečni) zabrtvljeni su ljepilom Promat®K84, što osigurava potrebnu dimonepropusnost na spojevima. Spojevi okomitih i vodoravnih stranica mogu biti zamaknuti ili poravnati. Ti su spojevi izvana obloženi trakama PROMATECT®-H debljine 20 mm i min. širine 100 mm.
Kod kanala PROMADUCT ®-500 širih od 1250 mm upotrebljavaju se dodatne ukrute izrađene od ploča PROMATECT®-L500, čija je visina jednaka visini kanala, a širina minimalno 400 mm. Razmak između ukruta ne smije biti veći od 200 mm (slika 1).
Što još čini sustav za odimljavanje PROMADUCT®-500 posebnim?
Kanalima nije potreban sustav ovjesa kakav se primjenjuje kod četverostranih izvedbi, tj. ne upotrebljavaju se navojne šipke i montažne šine. Tu funkciju obavljaju čelični kutni profili pričvršćeni za površinu stropa; zahvaljujući tom rješenju trostrani kanali zauzimaju još nekoliko centimetara manje prostora.
Još je jedna prednost tog sustava manja potrošnja, a time i niži troškovi materijala i rada, što ga čini vrlo ekonomičnim. Kanali PROMADUCT®-500 ne trebaju dilatacijske spojeve i u požaru se ne deformiraju.
Jednostavnost, niska cijena i dostupnost materijala čine sustav PROMADUCT®-500 idealnim rješenjem za projektante, graditelje i izvođače.
