Installation Steps:

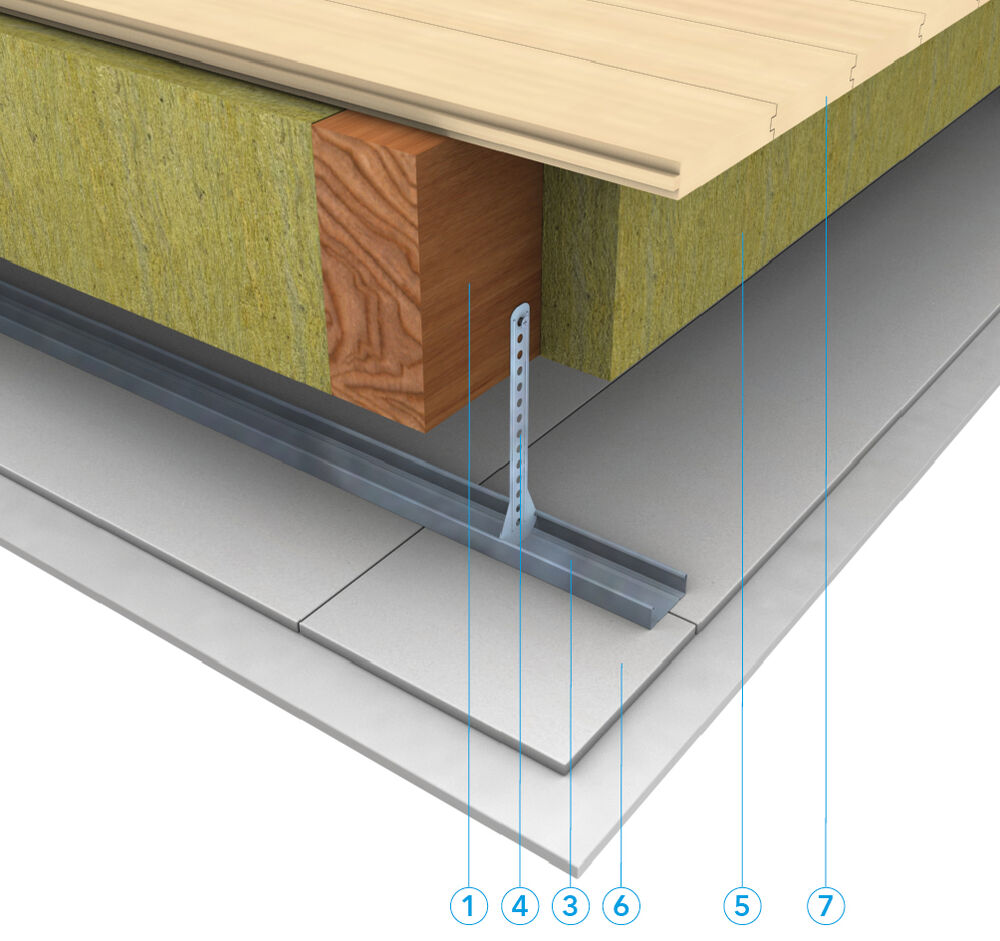

1. Poutres porteuses en bois résineux, section min. 63 x 175 mm (l x h), classe de résistance ≥ C18, masse volumique ≥ 500 kg/m³, contrainte normale max.* 8,7 N/mm² et contrainte de cisaillement* 0,4 N/mm², posées au moins tous les 500 mm. *Les contraintes doivent être déterminées sur la base de la combinaison de contrainte accidentelle en cas d'incendie conformément à l'Eurocode en vigueur et à l'Annexe nationale correspondante.
2. Laine de roche, masse volumique min. 45 kg/m³, comprimée entre les poutres périphériques et la construction adjacente en matière pierreuse (max. 65 mm).
3. Simple ossature métallique : profilés périphériques U 27/48/0,6, appliqués sur toute la périphérie du plafond et fixé au moins tous les 500 mm à travers une bande d'obturation ALSIJOINT^®, e = 20 mm, à la construction adjacente en matière pierreuse au moyen de vis en acier min. Ø 5mm x 50 mm et de chevilles PVC correspondantes + profilés de support des plaques C 60/27/0,6, posés au moins tous les 500 mm et jusqu'à une distance max. de 175 mm des bords du plafond. Les extrémités des profilés de support de plaques reposent dans les profilés périphériques.
4. Suspentes du type (a) suspente à ressort, (b) suspente nonius, (c) suspente de plafond, (d) suspente de plafond universelle ou (e) cavalier d'ancrage, fixés dans les poutres porteuses en bois au moins tous les 800 mm en cas d'une simple ossature ou au moins tous les 800 mm en cas d'une double ossature au moyen de vis autotaraudeuses, l = min. 40 mm.
5. Laine de roche, masse volumique ≥ 45 kg/m³, poids surfacique ≥ 1,8 kg/m², serrée entre les poutres porteuses en bois.
6. PROMATECT^®-100, e = 2 x 15 mm. Les plaques des deux couches sont appliquées à la face inférieure de la construction de plancher en bois porteuse avec joints alternés et fixées tous les min. 200 mm dans les profilés de support de plaques au moyen de vis min. Ø 3,5 x 35 mm pour la première couche et min. Ø 3,5 x 45 mm pour la deuxième couche. Les joints transversaux entre les plaques se trouvent (a) au droit des profilés de support de plaques avec un entraxe ≤ 500 mm et les joints longitudinaux ne sont pas couverts supplémentairement ou (b) les joints longitudinaux entre les plaques se trouvent au droit des profilés de support de plaques avec un entraxe ≤ 400 mm et les joints transversaux ne sont pas couverts supplémentairement.
7. Plaque de répartition, composée (a) de planches en bois, e = min. 22 mm, masse volumique = min. 500 kg/m³ ou (b) de plaques multiplex, e = min. 18 mm, masse volumique = min. 550 kg/m³ ou (c) de panneaux OSB, e = min. 18 mm, masse volumique = min. 550 kg/m³ ou (d) de plaques en bois aggloméré au ciment Duripanel, e = min. 18 mm, masse volumique = min. 1250 kg/m³, posés perpendiculairement sur les poutres porteuses et fixées au moyen de clous ou de vis. Les plaques de répartition sont pourvues (a) d'un système de tenons et mortaises ou (b) se trouvent au droit des poutres en bois ou (c) se trouvent au droit de traverses en bois supplémentaires, section min. 38 x 24 mm (l x h).
8. Finition : Le raccord périphérique des plaques PROMATECT^®-100 à la construction adjacente en matière pierreuse est obturé au moyen de silicone résistant au feu PROMASEAL^®-S ou de mastic résistant au feu PROMASEAL^®-A. Les plaques à bords droits sont juxtaposées avec un jeu max. de 1,5 mm sans finition supplémentaire (facultative).
