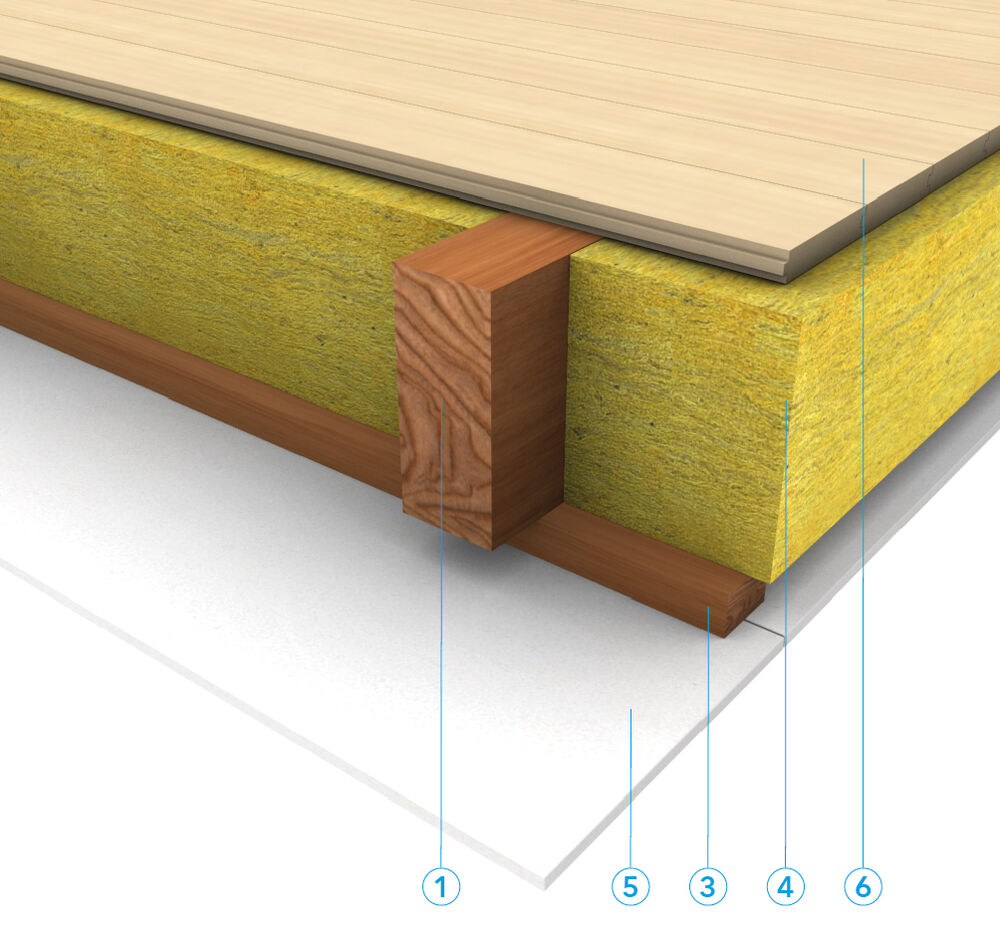

Installation Steps:

1. Poutres porteuses en bois résineux, section min. 69 x 169 mm (l x h), classe de résistance ≥ C24, masse volumique ≥ 420 kg/m³, moment max. et force transversale max. inférieurs à ceux testés, posées au moins tous les 600 mm.
2. Laine de roche, e = min. 60 mm, masse volumique min. 50 kg/m³, comprimée entre les poutres périphériques et la construction adjacente en matière pierreuse (max. 65 mm).
3. Latte en bois résineux, section min. 70 x 44 mm (l x h), masse volumique ≥ 425 kg/m, posées perpendiculairement sous les poutres porteuses en bois sur les joints d'about et fixée au moins tous les 400 mm au moyen de vis min. Ø 4,5 x 70 mm.
4. Laine de verre, e = 90 mm, serrée entre les poutres en bois résineux.
5. PROMATECT^®-100, e = 12 mm, appliqué à la face inférieure de la construction de plancher en bois porteuse et fixé tous les min. 200 mm sur des lattes en bois résineux au moyen de vis min. Ø 3,5 x 55 mm. Les joints entre les plaques qui ne se trouvent pas au droit de lattes sont couverts de lattes en bois résineux supplémentaires avec les mêmes dimensions, qui sont fixées dans les lattes principaux.
6. Plaque de répartition, e = min. 18 mm, masse volumique = min. 550 kg/m³, posée perpendiculairement sur les poutres porteuses.
7. Finition : Le raccord périphérique des plaques PROMATECT^®-100 à la construction adjacente en matière pierreuse est obturé au moyen de silicone résistant au feu PROMASEAL^®-S ou de mastic résistant au feu PROMASEAL^®-A. Les plaques à bords droits sont juxtaposées avec un jeu max. de 1,5 mm sans finition supplémentaire (facultative) (a) ou les plaques à bords amincis sont juxtaposées, les bords des plaques visibles et le raccord périphérique sont parachevés au moyen d'une bande d'armature en papier et d'Enduit prêt à l'emploi Promat^® PRO, les têtes de vis sont également parachevées au moyen d'Enduit prêt à l'emploi Promat^® PRO (b).
