Installation Steps:

1. Poutres porteuses en bois résineux, (a) section min. 63 x 175 mm (l x h), classe de résistance ≥ C18, masse volumique ≥ 500 kg/m³, contrainte normale max.* 8,7 N/mm² et contrainte de cisaillement* 0,4 N/mm² ou (b) section min. 69 x 169 mm (l x h), classe de résistance ≥ C24, masse volumique ≥ 500 kg/m³, contrainte normale max.* 15,6 N/mm² et contrainte de cisaillement* 0,7 N/mm², posées au moins tous les 600 mm. *Les contraintes doivent être déterminées sur la base de la combinaison de contrainte accidentelle en cas d'incendie conformément à l'Eurocode en vigueur et à l'Annexe nationale correspondante.

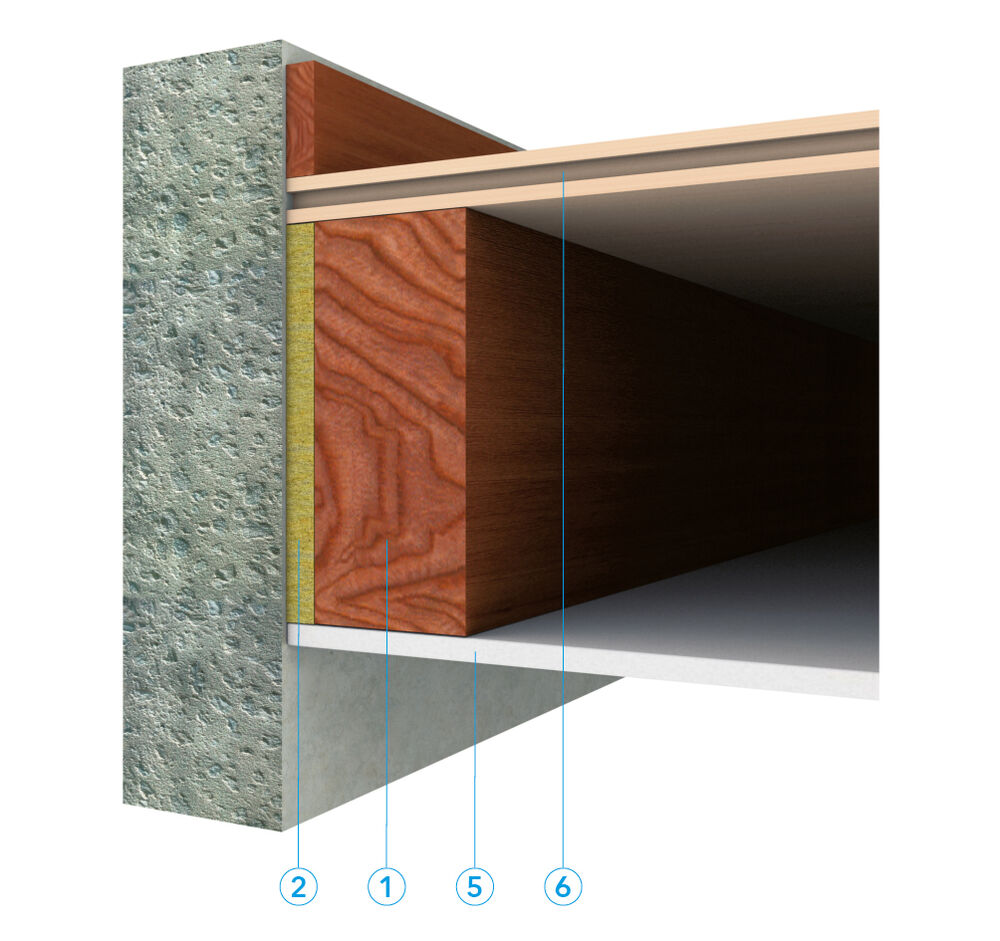

2. Laine de roche, masse volumique min. 45 kg/m³, comprimée entre les poutres périphériques et la construction adjacente en matière pierreuse (max. 65 mm) - Détail A.
3. Latte périphérique en bois résineux, section min. 44 x 34 mm (l x h), classe de résistance ≥ C18, masse volumique ≥ 500 kg/m³, fixée entre ou sous les poutres porteuses en bois au moyen de 2 vis autotaraudeuses min. Ø 3,5 x 45 mm par extrémité.
4. Latte en bois résineux, classe de résistance ≥ C18, masse volumique ≥ 500 kg/m³, section min. 70 x 44 mm (l x h), posée perpendiculairement sous les poutres porteuses en bois et fixée au moins tous les 400 mm au moyen de vis min. Ø 4,5 x 70 mm.

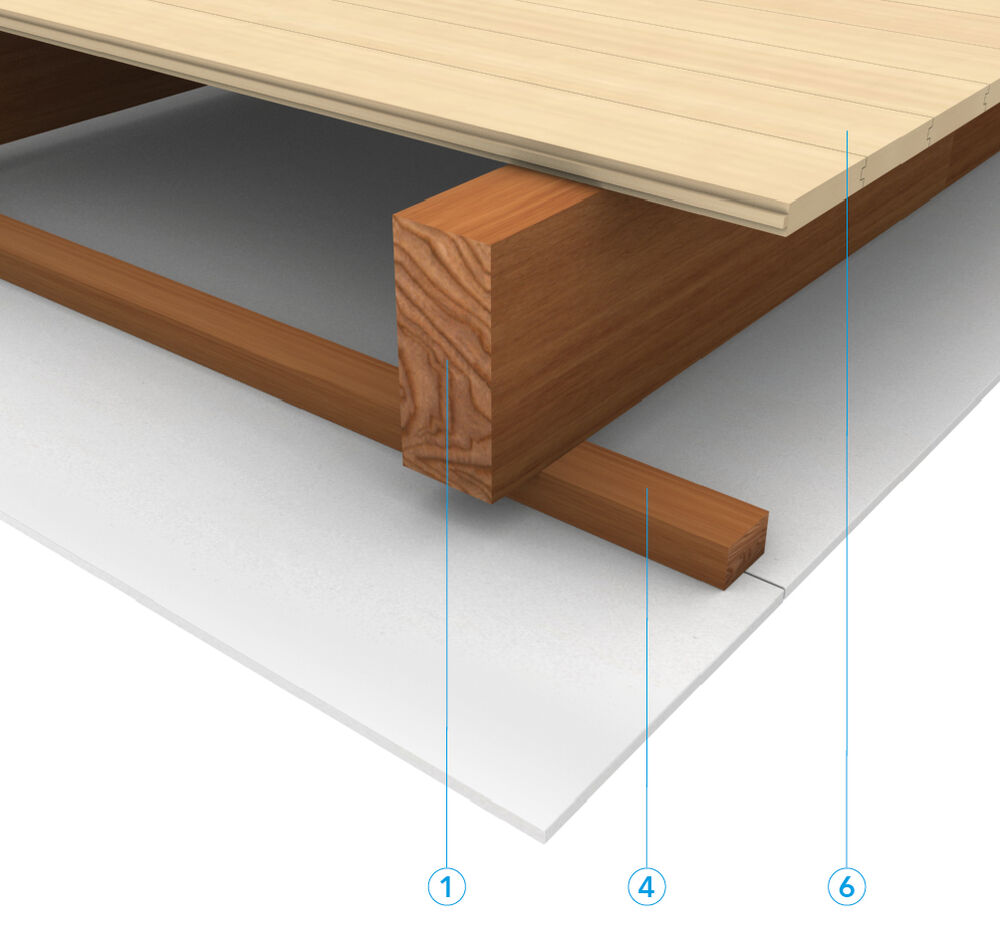

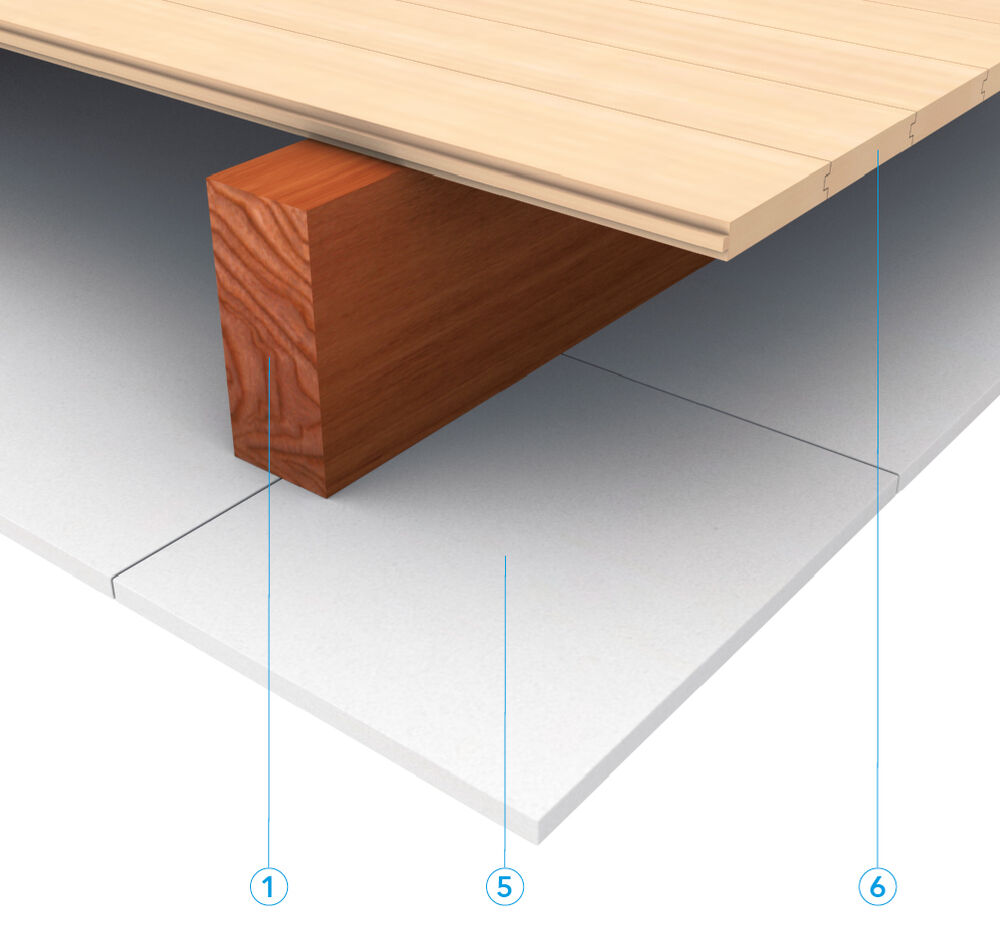

5. PROMATECT^®-100, e = 15 mm, appliqué à la face inférieure de la construction de plancher en bois porteuse et (Figure A) fixé tous les min. 200 mm directement dans les poutres porteuses en bois ou sur des lattes en bois (Figure C) au moyen de vis min. Ø 3,5 x 55 mm. Les joints transversaux entre les plaques se trouvent (a) au droit des poutres ou lattes en bois avec un entraxe ≤ 600 mm et les joints longitudinaux sont couverts de lattes en bois supplémentaires ou (b), les joints transversaux entre les plaques se trouvent au droit des poutres ou lattes en bois avec un entraxe ≤ 500 mm et les joints longitudinaux ne sont pas couverts supplémentairement ou (c) les joints longitudinaux entre les plaques se trouvent au droit des poutres ou lattes en bois avec un entraxe ≤ 400 mm et les joints transversaux ne sont pas couverts supplémentairement.

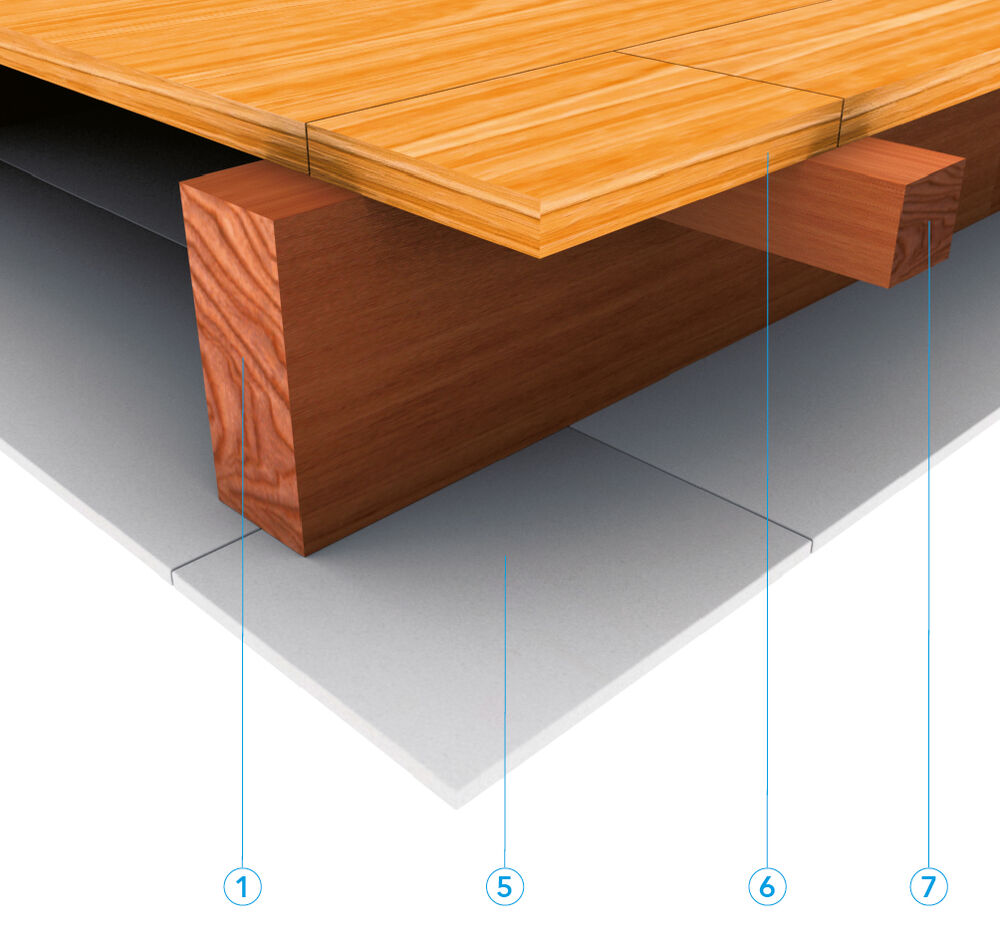

6. Plaque de répartition, composée (a) de planches en bois, e = min. 22 mm, masse volumique = min. 500 kg/m³ ou (b) de plaques multiplex, e = min. 18 mm, masse volumique = min. 550 kg/m³ ou (c) de panneaux OSB, e = min. 18 mm, masse volumique = min. 550 kg/m³ ou (d) de plaques en bois aggloméré au ciment Duripanel, e = min. 18 mm, masse volumique = min. 1250 kg/m³, posés perpendiculairement sur les poutres porteuses et fixées au moyen de clous ou de vis. Les plaques de répartition sont pourvues (a) d'un système de tenons et mortaises ou (b) se trouvent au droit des poutres en bois ou (c) se trouvent au droit de traverses en bois supplémentaires - Figure B.
7. Traverse en bois, section min. 38 x 24 mm (l x h).
8. Finition : Le raccord périphérique des plaques PROMATECT^®-100 à la construction adjacente en matière pierreuse est obturé au moyen de silicone résistant au feu PROMASEAL^®-S ou de mastic résistant au feu PROMASEAL^®-A. Les plaques à bords droits sont juxtaposées avec un jeu max. de 1,5 mm sans finition supplémentaire (facultative) (a) ou les plaques à bords amincis sont juxtaposées, les bords des plaques sont parachevés au moyen d'une bande d'armature en papier et d'Enduit prêt à l'emploi Promat^® PRO, les têtes de vis sont également parachevées au moyen d'Enduit prêt à l'emploi Promat^® PRO (b).
