Installation Steps:

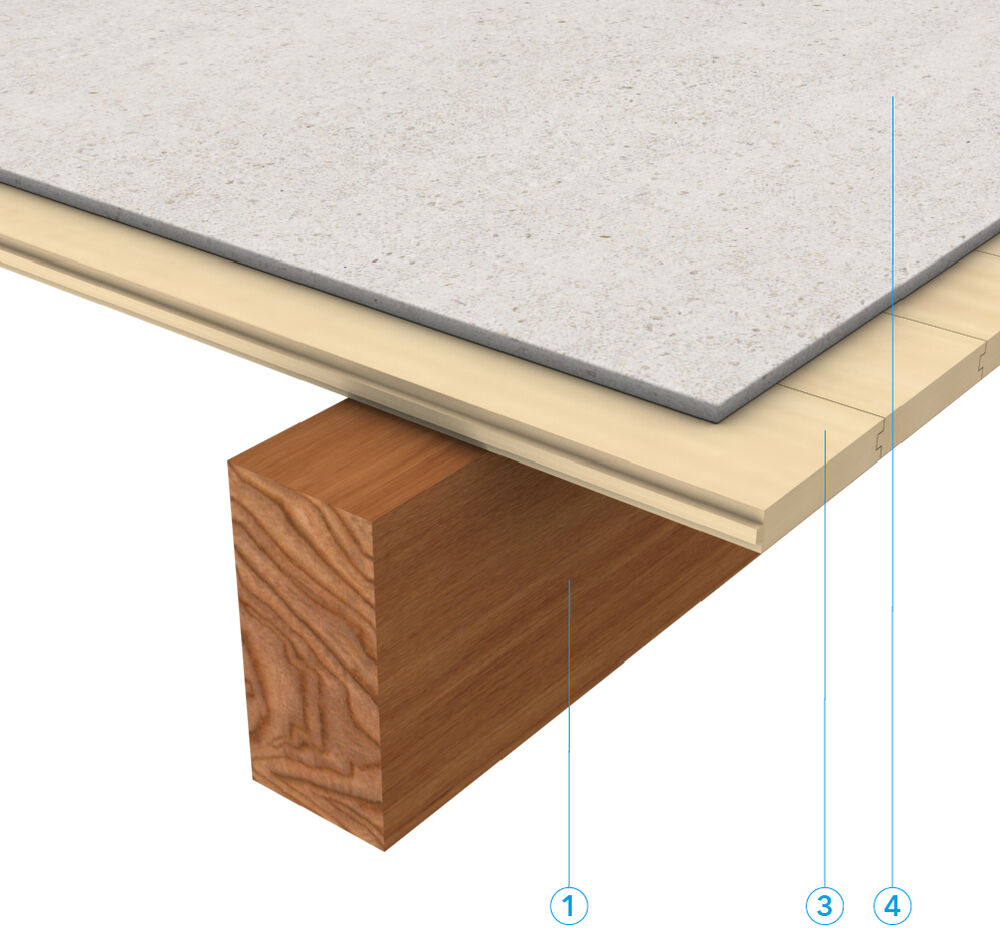

1. Poutres porteuses en bois résineux, section min. 63 x 175 mm (l x h), classe de résistance ≥ C24, masse volumique ≥ 470 kg/m³, contrainte normale max.* 13,7 N/mm² et contrainte de cisaillement* 0,7 N/mm², posées au moins tous les 500 mm. *Les contraintes doivent être déterminées sur la base de la combinaison de contrainte accidentelle en cas d'incendie conformément à l'Eurocode en vigueur et à l'Annexe nationale correspondante.
2. Laine de roche, masse volumique min. 45 kg/m³, comprimée entre les poutres périphériques et la construction adjacente en matière pierreuse (max. 65 mm) - Détail A.
3. Plaque de répartition, composée de panneaux OSB, e = min. 22 mm, l = max. 590 mm, masse volumique = min. 550 kg/m³, posés perpendiculairement sur les poutres porteuses et fixées au moins tous les 500 mm au moyen de vis en acier autotaraudeuses Ø 5 x 50 mm. Les plaques de répartition sont pourvues d'un système de tenons et mortaises, les joints transversaux entre les panneaux OSB se trouvent au droit des poutres porteuses en bois.
4. PROMATECT^®-H, e = 25 mm, appliqué sur la plaque de répartition et fixé au moins tous les 500 mm directement dans les poutres porteuses en bois au moyen de vis en acier autotaraudeuses min. Ø 3,9 x 55 mm, posées en 4 rangées par largeur de plaque. Les joints transversaux entre les plaques se trouvent au droit des poutres porteuses en bois.
5. Finition : Le raccord périphérique des plaques PROMATECT^®-H à la construction adjacente en matière pierreuse est obturé au moyen de mastic résistant au feu PROMASEAL^®-A. Les plaques à bords droits sont juxtaposées avec un jeu max. de 1,5 mm sans finition supplémentaire (facultative).
