Installation Steps:

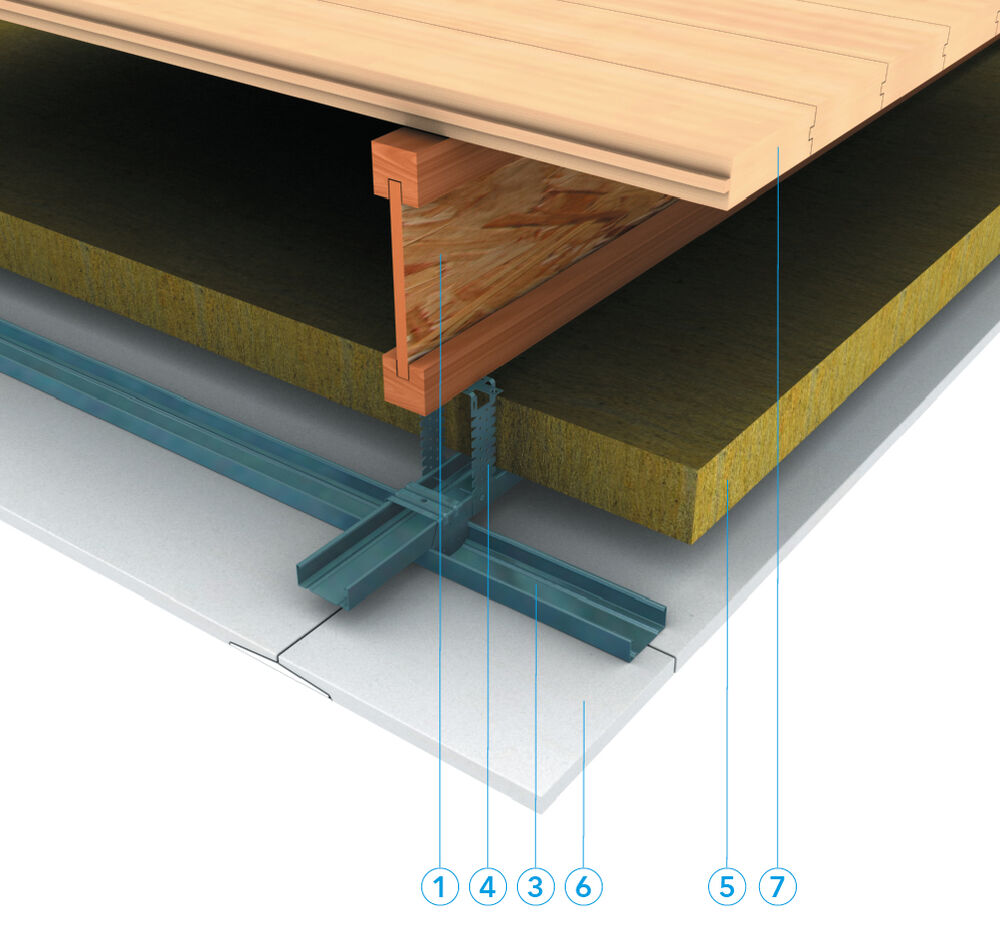

1. Poutres FJI, section min. 89 x 240 mm (l x h). *Le type de poutre FJI, la portée max. admise et la distance d'axe des poutres doivent être déterminées sur la base de la flexion maximale et de la contrainte de traction et de cisaillement mentionnées dans l'Avis technique.
2. Laine de roche, masse volumique min. 45 kg/m³, comprimée entre les poutres périphériques et la construction adjacente en matière pierreuse (max. 65 mm).
3. Ossature métallique : profilés périphériques U 27/48/0,6, appliqués sur toute la périphérie du plafond et fixé au moins tous les 500 mm à travers une bande d'obturation ALSIJOINT^®, e = 20 mm, à la construction adjacente en matière pierreuse au moyen de vis en acier min. Ø 5mm x 50 mm et de chevilles PVC correspondantes + (a) profilés de support des plaques C 60/27/0,6, posés au moins tous les 500 mm et jusqu'à une distance max. de 175 mm des bords du plafond. Les extrémités des profilés de support de plaques reposent dans les profilés périphériques - simple ossature métallique ou (b) profilés porteurs principaux C 60/27/0,65 posés au moins tous les 900 mm + profilés de support des plaques C 60/27/0,6, fixés au moins tous les 500 mm et jusqu'à une distance max. de 175 mm des bords du plafond aux profilés porteurs principaux au moyen de cavaliers d'ancrage D 60/60/1. Les extrémités des profilés profilés porteurs principaux reposent dans les profilés périphériques - double ossature métallique.
4. Suspentes du type (a) suspente à ressort, (b) suspente nonius, (c) suspente de plafond, (d) suspente de plafond universelle ou (e) cavalier d'ancrage, fixés dans les poutres FJI au moins tous les 800 mm en cas d'une simple ossature ou au moins tous les 900 mm en cas d'une double ossature au moyen de vis autotaraudeuses, l = min. 40 mm.
5. Laine de roche, e = 60 mm, masse volumique ≥ 45 kg/m³, poids surfacique ≥ 2,7 kg/m², posée sur l'ossature métallique.
6. PROMATECT^®-100, e = 15 mm, appliqué à la face inférieure de l'ossature métallique et fixé tous les min. 200 mm au moyen de vis min. Ø 3,5 x 35 mm. Les joints transversaux entre les plaques se trouvent au droit des profilés porteurs de plaques et les joints longitudinaux ne sont pas couverts supplémentairement.
7. Plaque de répartition, composée (a) de planches en bois, e = min. 22 mm, masse volumique = min. 500 kg/m³ ou (b) de plaques multiplex, e = min. 18 mm, masse volumique = min. 550 kg/m³ ou (c) de panneaux OSB, e = min. 18 mm, masse volumique = min. 550 kg/m³ ou (d) de plaques en bois aggloméré au ciment Duripanel, e = min. 18 mm, masse volumique = min. 1250 kg/m³, posés perpendiculairement sur les poutres FJI et fixées au moyen de clous ou de vis. Les plaques de répartition sont pourvues (a) d'un système de tenons et mortaises ou (b) se trouvent au droit des poutres FJI ou (c) se trouvent au droit de traverses en bois supplémentaires, section min. 38 x 24 mm (l x h).
8. Finition : Le raccord périphérique des plaques PROMATECT^®-100 à la construction adjacente en matière pierreuse est obturé au moyen de silicone résistant au feu PROMASEAL^®-S ou de mastic résistant au feu PROMASEAL^®-A. Les plaques à bords droits sont juxtaposées avec un jeu max. de 1,5 mm sans finition supplémentaire (facultative) (a) ou les plaques à bords amincis sont juxtaposées, les bords des plaques visibles et le raccord périphérique sont parachevés au moyen d'une bande d'armature en papier et d'Enduit prêt à l'emploi Promat^® PRO, les têtes de vis sont également parachevées au moyen d'Enduit prêt à l'emploi Promat^® PRO (b).
