Construction toiture porteuse bois - plafond sur simple ossature métallique avec attaches directes et laine de roche - REI 60

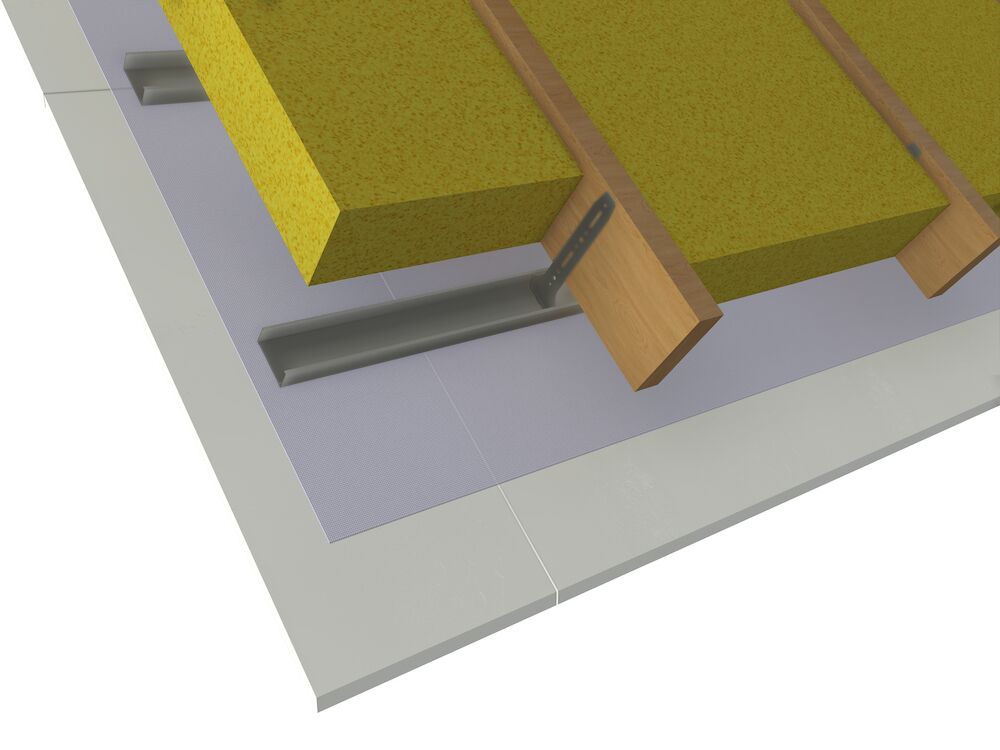

Construction de toiture porteuse en bois avec un plafond résistant au feu constitué d'une couche de plaques PROMATECT^®-100 épaisseur 15 mm sur une simple ossature en profilés métalliques suspendue par des attaches directes. Entre les poutres porteuses en bois et sur l'ossature métallique, on prévoit de la laine de roche.

Plus d'information

Résistance au feu: 60 min

Orientation de l'application: Horizontal

Number of Sides: 1

Fire Report Number: 2019-A-061C

Framing Centres: 500 mm

Produit utilisé: PROMATECT®-100

Épaisseur de la plaque: 15 mm

Sens: b→a

Classe de résistance au feu: REI 60

Résistance au feu: 60 min

Fire Report Number: 2019-A-061C

Installation Steps:

1. Poutres porteuses en bois massif, section min. 32x128mm (l x h), masse volumique ≥ 500 kg/m³, classe de résistance ≥ C18, contrainte normale max.* 4,44 N/mm² et contrainte de cisaillement max.* 0,13 N/mm², appliquées au moins tous les 600mm sur une construction porteuse en matière pierreuse ou en bois classée min. R 60 (suivant EN 13501-2). Les contraintes doivent être déterminées sur base de la combinaison de la charge accidentelle en cas d'incendie suivant l'Eurocode concernée et L'Annexe nationale.
2. Laine de roche, masse volumique min. 45kg/m³, comprimée entre les poutres porteuses en bois et la construction porteuse adjacente (l ≤ 30mm).
3. Attache directe, fixée au moins tous les 800mm à la face inférieure des poutres porteuses en bois au moyen de vis à bois en acier min. Ø 3 x 40mm et aux profilés de support de plaques au moyen de 2 vis autotaraudeuses en acier type M2M 13 min. Ø 4,2 x 13mm.
4. Profilé périphérique UD 27/48, appliqué sur toute la périphérie du plafond et fixé au moins tous les 810mm à la construction porteuse adjacente au moyen de chevilles à frapper en acier min. Ø 6 x 60mm .
5. Bande d'obturation ALSIJOINT^®, 12 x 50mm, comprimée entre les profilés périphériques et la construction porteuse adjacente.
6. Profilé de support de plaques CD 60/27/0,6, appliqué perpendiculairement sous les poutres porteuses au moins tous les 400mm. Les extrémités des profilés de support de plaques reposent dans les profilés périphériques.
7. Laine de roche, e totale ≥ 120mm, masse volumique min. 40kg/m³,apliquée entre les poutres porteuses en bois et sur l'ossature métallique.
8. PROMATECT^®-100, e = 15mm. Les joints longitudinaux ou transversaux entre les plaques se trouvent toujours au droit des profilés de support de plaques. Les plaques sont fixées au moins tous les 200mm contre la face inférieure des profilés de support de plaques et des profilés périphériques au moyen de vis à fixation rapide autotaraudeuses en acier min. Ø 3,5 x 35mm.
9. Finition : (a) les plaques à bords droits sont juxtaposées avec un jeu max. de 1mm sans finition supplémentaire (facultative)ou (b) les plaques à bords amincis sont juxtaposées, les bords visibles entre les plaques et le raccord périphérique sont parachevés au moyen d'une bande d'armature en papier et d'Enduit prêt à l'emploi Promat^® PRO, les têtes de vis sont également parachevées au moyen d'Enduit prêt à l'emploi Promat^® PRO.
10. PROMASEAL^®-A mastic acrylique résistant au feu ou PROMASEAL^®-S silicone résistante au feu, appliqué sur le raccord périphérique entier des plaques à la construction porteuse adjacente.
11. Pare-vapeur (facultatif), appliqué (a) entre les poutres porteuses en bois et l'ossature métallique ou (b) entre l'ossature métallique et les plaques PROMATECT^®-100.
