3.71l.120 - Maintien de fonction de câbles électriques - 120 minutes - Quatre faces - large

Protection quatre faces de câbles électriques, réalisée en plaques PROMATECT®-L500. Les chemins ou échelles de câbles sont posés dans le conduit. La largeur intérieure minimale du conduit s'élève à 520 mm, la largeur intérieure maximale est limitée à 1250 mm. La hauteur intérieure minimale s'élève à 250 mm, la hauteur intérieure maximale est limité à 1000 mm.

Plus d'information

Numéro de système: 3.71l.120_BE

Résistance au feu: 120 min

Orientation de l'application: Horizontal

Number of Sides: 4

Fire Report Number: 2014-A-058 Rev.2

Produit utilisé: PROMATECT®-L500

Épaisseur de la plaque: 35 mm

Fire Protection Proof: NBN 713.020 (1968) + Addendum 3 (1994)

Nombre de couches de la plaque: 2

Hauteur intérieure minimale: 250 mm

Hauteur intérieure maximale: 1000 mm

Largeur intérieure minimale: 520 mm

Largeur intérieure maximale: 1250 mm

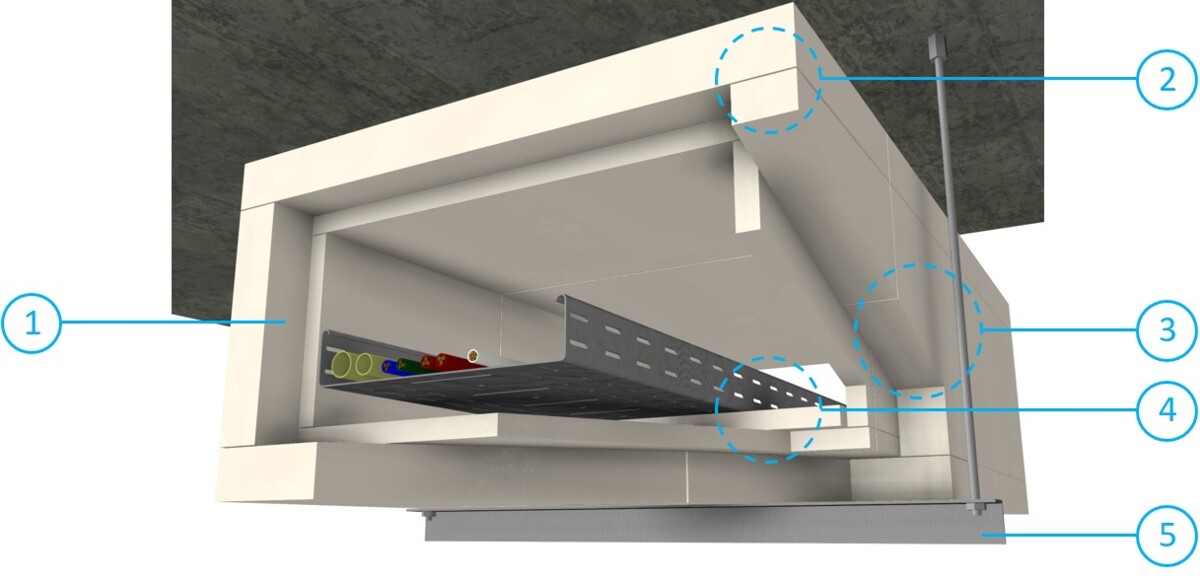

Installation Steps:

1. Plaques PROMATECT®-L500 d'une épaisseur de protection totale de e = 70 mm. Les plaques sont apppliquées en deux couches. La couche intérieure se compose de plaques d'une épaisseur de e = 20 mm, la couche extérieure se compose de plaques d'une épaisseur de e = 50 mm.
2. Les plaques sont fixées les unes aux autres au moyen de Promat®-GLUE K84 en combinaison avec des (a) agrafes en acier, l = 40 mm (couche intérieure) et l = 70 mm (couche extérieure) (diamètre 1,53 mm), posées au moins tous les 100 mm ou en combinaison avec (b) des vis en acier, l = 40 mm (couche intérieure) et l = 70 mm (couche extérieure) (diamètre min. 5 mm), posées au moins tous les 150 mm.
3. Les joints entre les plaques des deux couches sont alternés sur une distance approximative de 60 mm. Les plaques sont fixées entre elles au droit des joints au moyen de Promat®-GLUE K84 en combinaison avec des agrafes en acier, l = 70 mm (diamètre 1,53 mm), posées au moins tous les 100 mm.
4. Câbles électriques, posés dans des chemins ou échelles de câbles perforés ou non-perforés. Les chemins ou échelles de câbles doivent être soutenus tous les 1200 mm par une bande en PROMATECT®-L500 de 100 mm x 20 mm.
5. Système de suspension non-protégé, composé de profilés en acier (25 x 45 x 25 mm au minimum, épaisseur du matériau minimale 3 mm) et de tiges filetées en acier (minimum M8). Les profilés porteurs sont posés au moins tous les 1200 mm et à 50 mm max. des joints entre deux plaques en silicates de calcium consécutives.
