3.71s1.120 - Maintien de fonction de câbles électriques - 120 minutes - Une face - small

Protection une face de câbles électriques, réalisée en plaques PROMATECT®-L500. Les chemins ou échelles de câbles doivent être suspendus indépendamment de la protection. La largeur intérieure du conduit est limitée à 110 mm. La hauteur intérieure est illimitée et égale à la hauteur du plénum.

Plus d'information

Numéro de système: 3.71s1.120_BE

Résistance au feu: 120 min

Orientation de l'application: Horizontal

Number of Sides: 1

Fire Report Number: 2014-A-058 Rev.2

Produit utilisé: PROMATECT®-L500

Épaisseur de la plaque: 40 mm

Fire Protection Proof: NBN 713.020 (1968) + Addendum 3 (1994)

Nombre de couches de la plaque: 2

Hauteur intérieure minimale: 0 mm

Largeur intérieure minimale: 0 mm

Largeur intérieure maximale: 110 mm

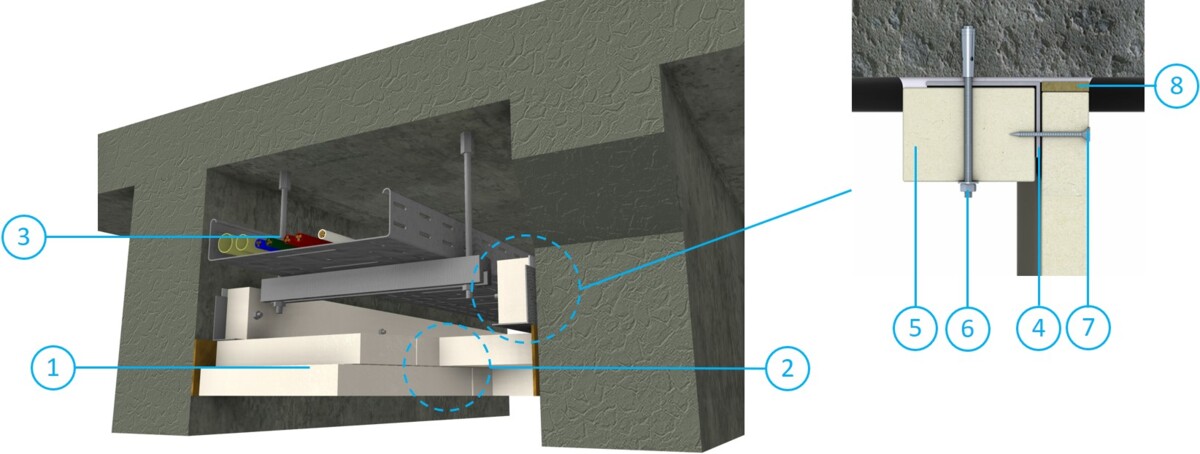

Installation Steps:

1. Plaques PROMATECT®-L500 d'une épaisseur de protection totale de e = 80 mm. Les plaques sont apppliquées en deux couches de 40 mm chacune.
2. Les joints entre les plaques des deux couches sont alternés sur une distance approximative de 60 mm. Les plaques sont fixées entre elles au droit des joints au moyen d'agrafes en acier, l = 80 mm (diamètre 1,53 mm), posées au moins tous les 100 mm.
3. Câbles électriques, posés dans des chemins ou échelles de câbles perforés ou non-perforés. Les chemins ou échelles de câbles doivent être suspendus à la construction porteuse indépendamment du conduit.
4. Profilé L en acier - 60 mm x 40 mm x 1 mm.
5. Bande de protection en PROMATECT®-L500 d'une épaisseur minimale de 50 mm. La bande a une largeur de 70 mm. La bande de protection et le profilé L en acier sont fixés ensemble dans la structure porteuse en béton adjacente.
6. Chevilles à frapper en acier (min. M6), posées au moins tous les 400 mm.
7. La plaque horizontale est fixée dans le profilé L en acier au moyen de clous ou vis en acier, l = 70 mm pour la première couche et l = 100 mm pour la deuxième couche, posés au moins tous les 150 mm.
8. Laine de roche (min. 40 kg/m³) et Promat®-GLUE K84, appliqués entre les faces latérales du conduit et la structure porteuse en béton adjacente (jeu max. 10 mm).
