3.71m.120 - Maintien de fonction de câbles électriques - 120 minutes - Quatre faces - medium

Protection quatre faces de câbles électriques, réalisée en plaques PROMATECT®-L500. Les chemins ou échelles de câbles sont posés dans le conduit. La largeur intérieure minimale du conduit s'élève à 110 mm, la largeur intérieure maximale est limitée à 520 mm. La hauteur intérieure minimale s'élève à 100 mm, la hauteur intérieure maximale est limité à 250 mm.

Plus d'information

Numéro de système: 3.71m.120_BE

Résistance au feu: 120 min

Orientation de l'application: Horizontal

Number of Sides: 4

Fire Report Number: 2014-A-058 Rev.2

Produit utilisé: PROMATECT®-L500

Épaisseur de la plaque: 35 mm

Fire Protection Proof: NBN 713.020 (1968) + Addendum 3 (1994)

Nombre de couches de la plaque: 2

Hauteur intérieure minimale: 100 mm

Hauteur intérieure maximale: 250 mm

Largeur intérieure minimale: 110 mm

Largeur intérieure maximale: 520 mm

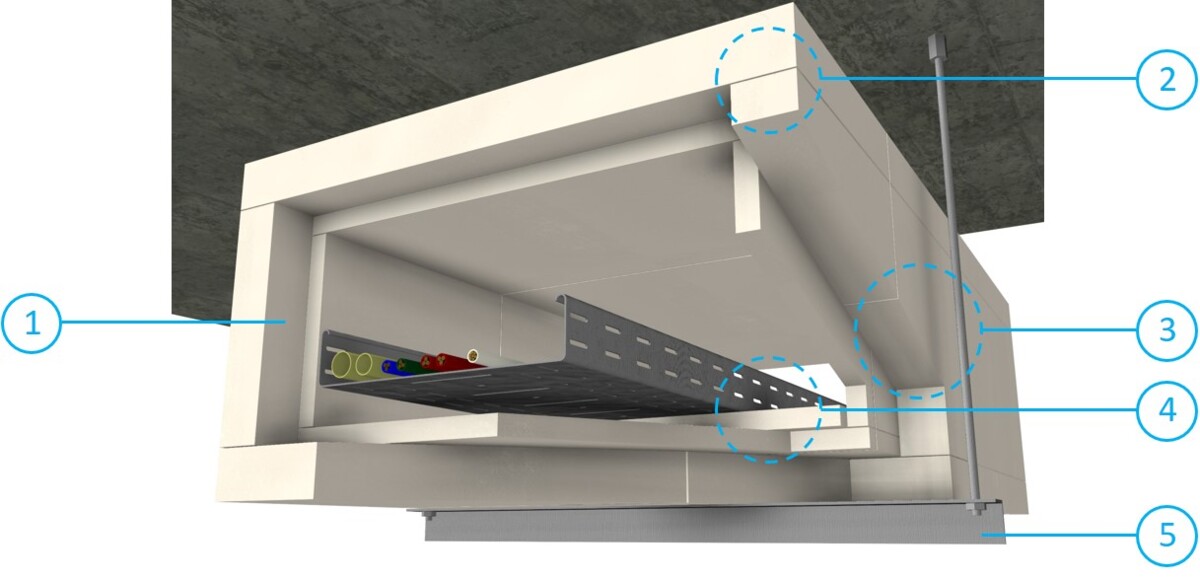

Installation Steps:

1. Plaques PROMATECT®-L500 d'une épaisseur de protection totale de e = 70 mm. Les plaques sont apppliquées en deux couches de 35 mm chacune.
2. Les plaques sont fixées les unes aux autres au moyen d' (a) agrafes en acier, l = 70 mm (diamètre 1,53 mm), posées au moins tous les 100 mm ou de (b) vis en acier, l = 70 mm (diamètre min. 5 mm), posées au moins tous les 150 mm.
3. Les joints entre les plaques des deux couches sont alternés sur une distance approximative de 60 mm. Les plaques sont fixées entre elles au droit des joints au moyen d'agrafes, l = 70 mm (diamètre 1,53 mm), posées au moins tous les 100 mm.
4. Câbles électriques, posés dans des chemins ou échelles de câbles perforés ou non-perforés. Les chemins ou échelles de câbles doivent être soutenus tous les 1200 mm par une bande en PROMATECT®-L500 de 100 mm x 20 mm.
5. Système de suspension non-protégé, composé de profilés (25 x 45 x 25 mm au minimum, épaisseur du matériau minimale 3 mm) et de tiges filetées en acier (minimum M8). Les profilés porteurs sont posés au moins tous les 1200 mm et à 50 mm max. des joints entre deux plaques en silicates de calcium consécutives.
