3.71s.60 - Maintien de fonction de câbles électriques - 60 minutes - Quatre faces - small

Protection quatre faces de câbles électriques, réalisée en plaques PROMATECT®-L500. Les chemins ou échelles de câbles sont posés dans le conduit. La largeur intérieure du conduit est limitée à 110 mm. La hauteur intérieure est limitée à 100 mm.

Plus d'information

Numéro de système: 3.71s.60_BE

Résistance au feu: 60 min

Orientation de l'application: Horizontal

Number of Sides: 4

Fire Report Number: 2014-A-058 Rev.2

Produit utilisé: PROMATECT®-L500

Épaisseur de la plaque: 50 mm

Fire Protection Proof: NBN 713.020 (1968) + Addendum 3 (1994)

Nombre de couches de la plaque: 1

Hauteur intérieure minimale: 0 mm

Hauteur intérieure maximale: 100 mm

Largeur intérieure minimale: 0 mm

Largeur intérieure maximale: 110 mm

Installation Steps:

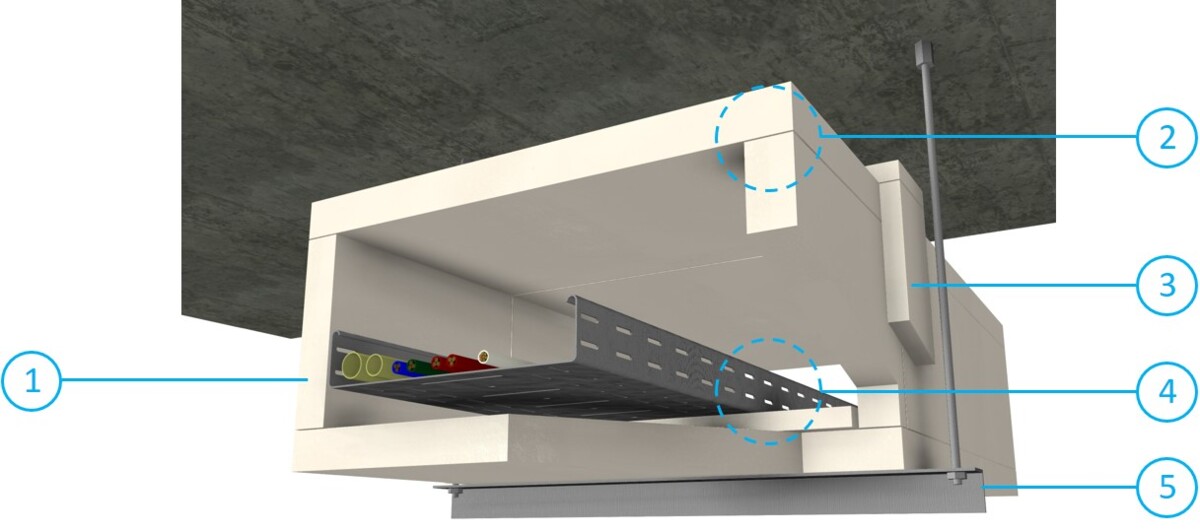

1. Plaques PROMATECT®-L500 d'une épaisseur de e = 50 mm.
2. Les plaques sont fixées les unes aux autres au moyen d' (a) agrafes en acier, l = 100 mm (diamètre 1,53 mm), posées au moins tous les 100 mm ou de (b) vis en acier, l = 100 mm (diamètre min. 5 mm), posées au moins tous les 150 mm.
3. Couvre-joint en bandes PROMATECT®-L500 d'une épaisseur minimale de 20 mm. La bande a une largeur de 100 mm. Les bandes sont fixées au droit des joints au moyen d'agrafes en acier, l = 70 mm (diamètre 1,53 mm), posées au moins tous les 100 mm. Les couvres-joints supérieurs et latéraux se trouvent à l'extérieur du conduit. Les couvre-joints inférieurs se trouvent à l'intérieur du conduit.
4. Câbles électriques, posés dans des chemins ou échelles de câbles perforés ou non-perforés. Les chemins ou échelles de câbles doivent être soutenus tous les 1200 mm par une bande en PROMATECT®-L500 de 100 mm x 20 mm.
5. Système de suspension non-protégé, composé de profilés (25 x 45 x 25 mm au minimum, épaisseur du matériau minimale 3 mm) et de tiges filetées en acier (minimum M8). Les profilés porteurs sont posés au moins tous les 1200 mm et à 50 mm max. des joints entre deux plaques en silicates de calcium consécutives.
