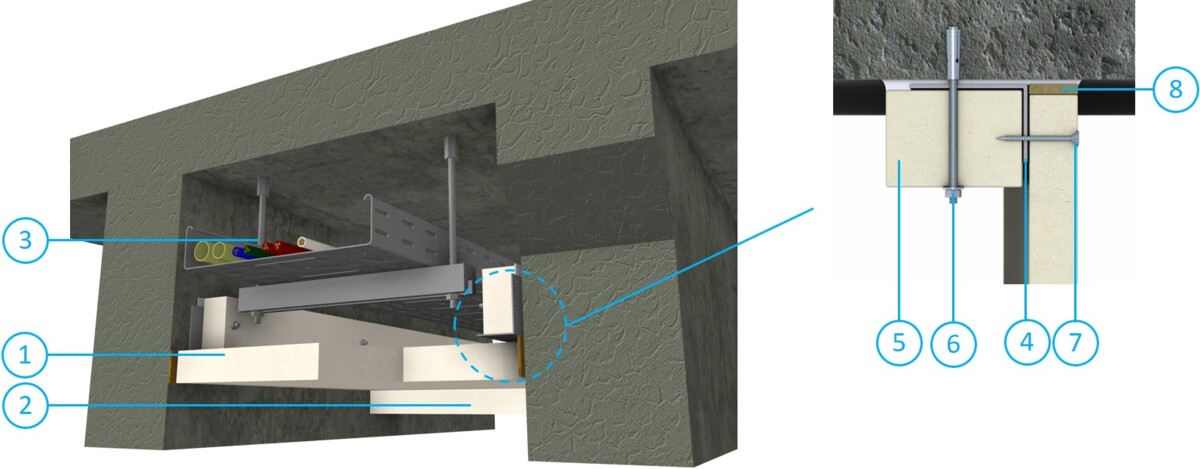

Installation Steps:

1. Plaques PROMATECT®-L500 d'une épaisseur de e = 40 mm.
2. Couvre-joint en bandes PROMATECT®-L500 d'une épaisseur minimale de 40 mm. La bande a une largeur de 100 mm. Les bandes sont fixées au droit des joints à la face visible du conduit au moyen de Promat®-GLUE K84 en combinaison avec des agrafes en acier, l = 80 mm (diamètre 1,53 mm), posées au moins tous les 100 mm.
3. Câbles électriques, posés dans des chemins ou échelles de câbles perforés ou non-perforés. Les chemins ou échelles de câbles doivent être suspendus à la construction porteuse indépendamment du conduit.
4. Profilé L en acier - 60 mm x 40 mm x 1 mm.
5. Bande de protection en PROMATECT®-L500 d'une épaisseur minimale de 40 mm. La bande a une largeur de 70 mm. La bande de protection et le profilé L en acier sont fixés ensemble dans la structure porteuse en béton adjacente.
6. Chevilles à frapper en acier (min. M6), posées au moins tous les 400 mm.
7. La plaque horizontale est fixée dans le profilé L en acier au moyen de clous ou vis en acier, l = 70 mm, posés au moins tous les 150 mm.
8. Laine de roche (min. 40 kg/m³) et Promat®-GLUE K84, appliqués entre les faces latérales du conduit et la structure porteuse en béton adjacente (jeu max. 10 mm).
