¿Cómo utilizar Archivos BIM de Protección Pasiva contra Incendios?
¿Cómo están clasificados los modelos de Promat? El Manual de Soluciones Promat cuenta con una librería de modelos BIM, de la plataforma Autodesk Revit, la cual permite que los profesionales que desarrollan sus proyectos en esa plataforma pueden hacer uso de éstos y junto con especificar sus productos y cubicarlos apropiadamente.
Estos modelos están clasificados en dos tipos:

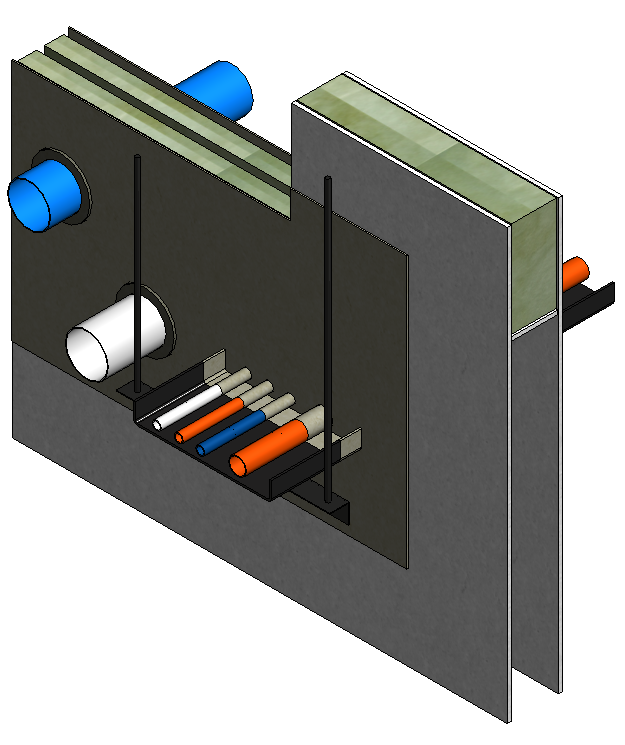

Modelos con maqueta. Algunas soluciones no contienen en sí geometría, como las pastas, por ende, el componente BIM de éstas va más por el lado de especificar materialidades.
Para efectos del modelo Revit, el material correspondiente a la solución está aplicado a un modelo “mock-up” de muestra para dar a conocer su aplicación. Es tarea del proyectista darle el uso correspondiente en sus modelos.

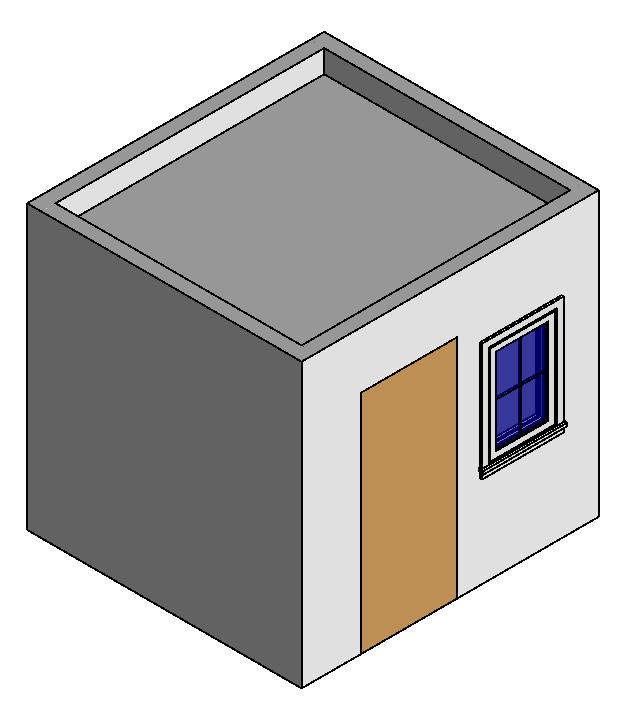

Modelos de proyecto: éstos corresponden a las soluciones de muros y cielos, donde se entrega un modelo de ejemplo con sus respectivas materialidades. Estas familias se pueden importar en los proyectos ya sea con metodologías de intercambio de información BIM, como con un simple “copy+paste”.

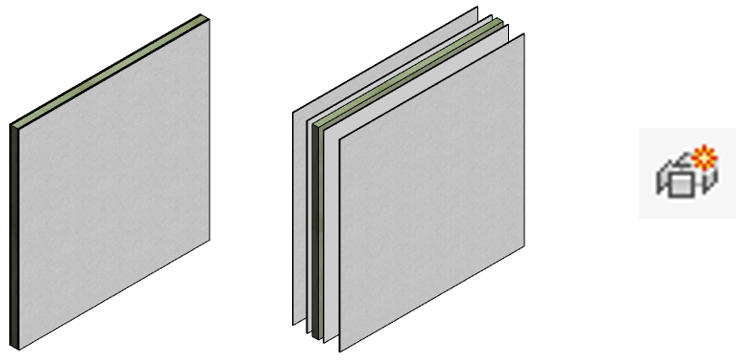

Los modelos del Manual Promat vienen en formato “.RVT”, y además de las vistas por defecto, incluyen dos isométricas, una “normal con detalle” y una vista “explotada”, que corresponde al mismo muro pero con la función “explode” activada para poder visualizar los componentes de la solución.

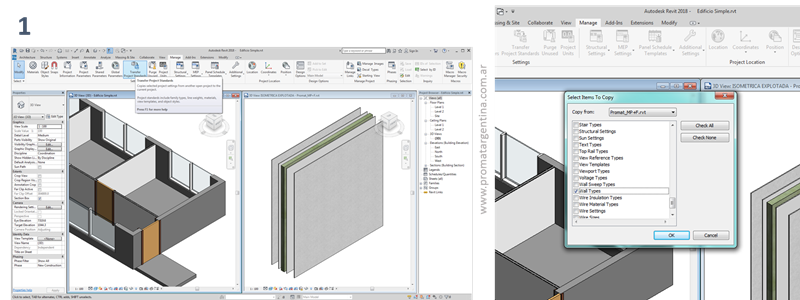

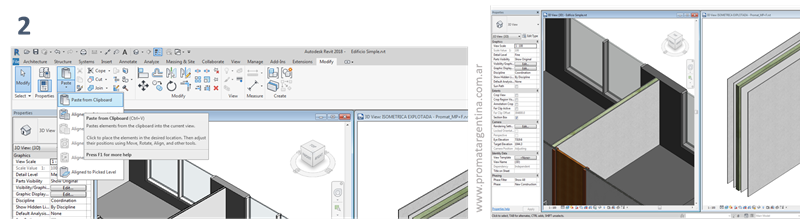

Utilización de los modelos de proyectos Al momento de desarrollar un proyecto, y se desea aplicar alguna solución de tabique o cielorraso, se puede realizar un “transfer Project standards”. Es necesario que tanto el proyecto como el modelo BIM Promat estén abiertos.
La arquitectura de hoy en día tiene mucha influencia de las nuevas tecnologías. Principalmente gracias a la tecnología computacional, los arquitectos pueden preveer cómo quedará un edificio y pueden corregir fallas en la estructura sin necesidad de esperar a que se empiece a construir. Esto se logra mediante el diseño en 3D y al desarrollo de hardware con mayor poder de procesamiento de datos.
La precisión y la facilidad que brindan los nuevos avances permiten desarrolllar obras con mayor rápidez y una mejor gestión de los recursos. Relacionado con estos campos surgió BIM.
Ayuda para su proyecto ¿Tiene más preguntas o no está seguro de qué Tipo de Ducto debe elegir para su proyecto?
¡Contacte nuestro departamento técnico ahora!
¿Qué es BIM? BIM es un acrónimo usado para dos conceptos:
BIM (Building Information Model) es la representación digital de todo tipo de proyectos de construcción a partir de sus componentes (ejemplos: losas, muros, pilares, equipamiento, puertas, ventanas, etc.) incluyendo su geometría e información.
BIM (Building Information Modeling) es una metodología/proceso colaborativo para desarrollar y utilizar modelos inteligentes que contienen información para apoyar decisiones y procesos de diseño, construcción y operación durante todo el ciclo de vida de un proyecto, lo que implica una integración y gestión de información provista y usada en diversos formatos y por diferentes actores del proyecto. Puede ver más información en BIM Forum
La gestión de cualquier proyecto arquitectónico requiere modelos que aseguren la eficiencia en los procesos y la entrega final de un producto de calidad. Para apoyar estos procesos se utiliza además una base de datos inteligente que se actualiza con cada avance que ocurre en el proyecto, mostrando información en tiempo real y permitiéndonos visualizar los cambios en distintas áreas de manera simultánea. La gestión de estas modificaciones tiene como objetivo incrementar la eficiencia y sostenibilidad de una edificación en todo su ciclo de vida.
A continuación compartimos los datos específicos de cada Bloque BIM disponible para su descarga en nuestra biblioteca de documentos:
¿Cómo utilizar Modelos BIM autodesk Revit? La estructura de información en Autodesk Revit se organiza de la siguiente manera:
Categoría. Es la clasificación inicial de la información, tanto geométrica como de otros tipos de datos como materiales, atributos y propiedades mecánicas, etc. Por ejemplo, en el mundo animal, los perros y gatos son de la categoría mamíferos. Para modelos Revit, Muros, Cielos y Puertas son consideradas categorías. Familia. Las categorías tienen una subclasificación. Así como los mamíferos tienen las familias de los caninos y los felinos, las categorías de Revit tienen sus respectivas familias, por ejemplo, los Muros tienen las familias de Muros Básicos, Muros Cortina y Muros apilados. Tipo. Así como los felinos tienen diferentes tipos, como gatos, tigres y leopardos, los muros básicos tienen diferentes tipos como muros genéricos, tabiques, muros de contención, etc.
Los modelos generados para el Manual Promat están desarrollados en la plataforma Autodesk Revit. En esta plataforma, existen tres formas iniciales de modelar información:
Modelos de proyecto. Están constituidos por modelos en formato “.RVT”, éstos forman los modelos de edificios. Dentro de éstos se encuentran alojadas familias de sistema, como muros y cielos.

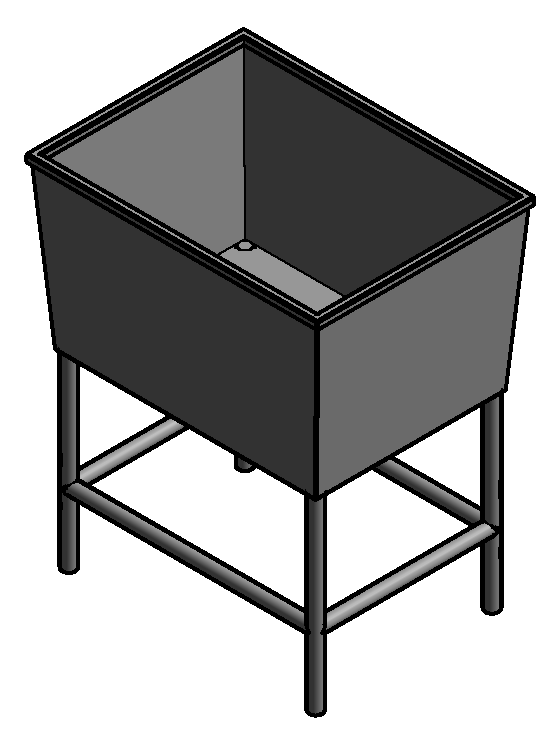

Modelos de componentes. Estos son modelos descargables e insertables dentro del proyecto. Están en formato “.RFA” y en general son componentes individuales como pilares, sillas, sanitarios, etc.

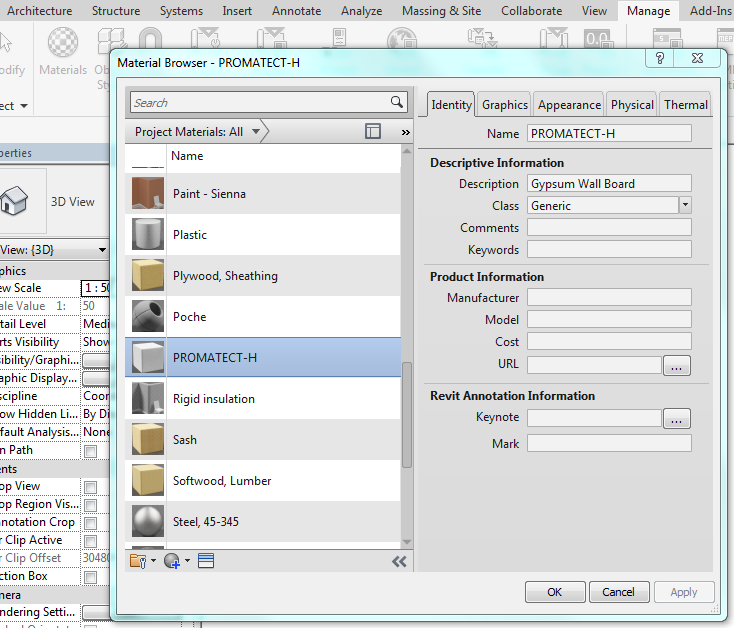

Materiales. Si bien en sí no son modelos, forman parte de éstos. Contienen información de representación gráfica, base de datos, representación para visualización fotorrealista.
