Konstruktion 385.31

Glaswand PROMAGLAS®-Systemkonstruktion F 30, mit Pfosten/Riegeln aus Stahl, F 30

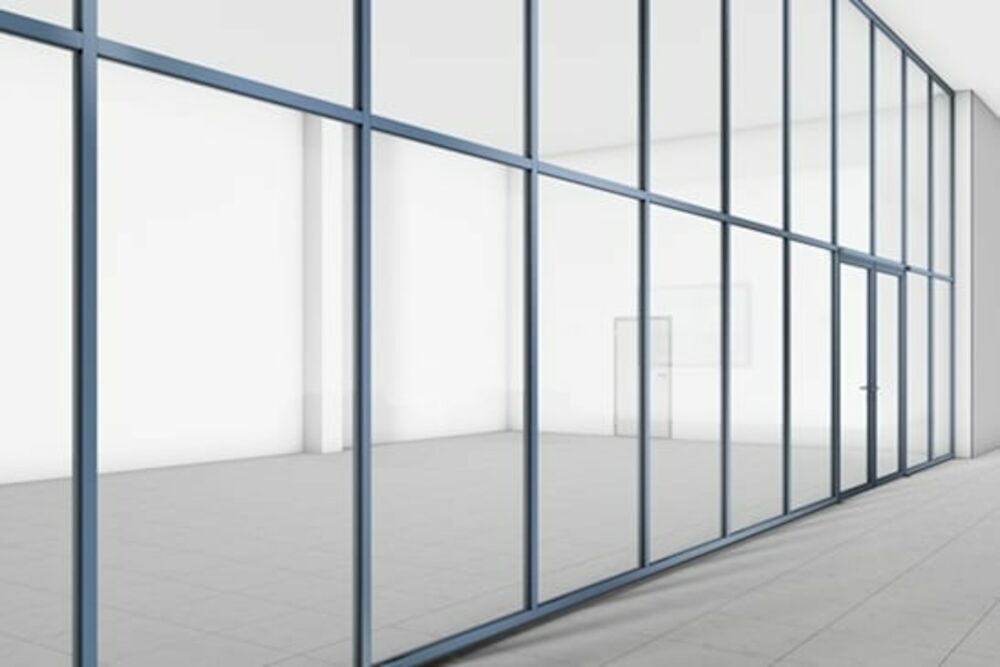

Mit dieser F 30 klassifizierten Brandschutzverglasung sind Glaswände bis zu einer Höhe von 5 m mit unbegrenzter Länge möglich. Die Glaswand PROMAGLAS® F1-Systemkonstruktion F 30 wird im Innenbereich von Gebäuden eingesetzt. Die beliebige Anordnung der PROMAGLAS® F1-30-Scheiben erfolgt mit schmalen Stahlhohlprofilen als robuste Pfosten-Riegel-Konstruktion. Dieses Konstruktionsblatt zeigt übersichtlich und ausschnittsweise die Merkmale dieser Glaswand. Weitere Planungs- und Ausführungsdetails siehe ABZ bzw. auf Anfrage.

Konstruktion 385.31

Informationen

Merkmale:

  • absturzsichernd bis zu einer Verglasungshöhe von 3,5 m als einreihiges Fensterband
  • einfache Montage durch vorgefertigte Rahmenteile
  • großformatige Scheibenabmessungen bis zu 1,5 m × 3,5 m
  • statisch nachgewiesen für Gedrängelasten nach DIN 4103
  • verschieblicher Deckenanschluss

Anwendung:

Übergeschosshohe Brandschutzverglasung

Bauhöhe bis 5 m

Nachweis(e)

ABZ Nr. Z-19.14-2123 des DIBt Berlin, Ergänzungen beantragt
