Konstruktion 385.10

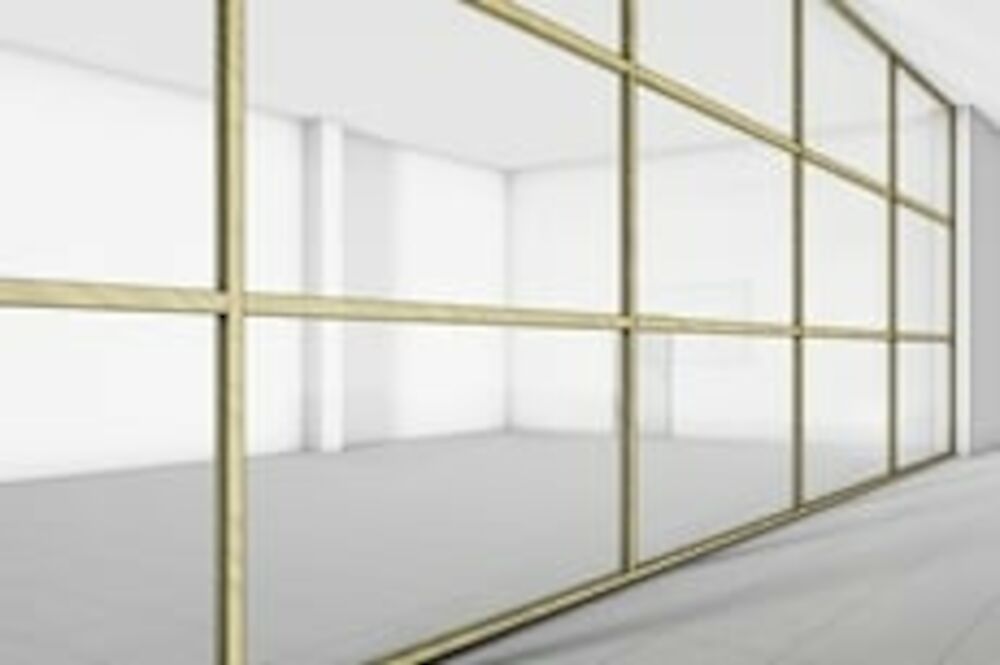

Glaswand Promat®-Holzrahmenverglasung F1, mit Pfosten/Riegeln aus Holz, F 30

Mit dieser F 30 klassifizierten Brandschutzverglasung sind Glaswände bis zu einer Höhe von 4 m mit unbegrenzter Länge möglich. Die Glaswand Promat®-Holzrahmenverglasung F1 wird im Innenbereich von Gebäuden eingesetzt. Die beliebige Anordnung der PROMAGLAS® F1-30-Scheiben erfolgt mit schmalen Holzprofilen als robuste Pfosten-Riegel-Konstruktion. Dieses Konstruktionsblatt zeigt übersichtlich und ausschnittsweise die Merkmale dieser Glaswand. Weitere Planungs- und Ausführungsdetails siehe ABZ bzw. auf Anfrage.

Konstruktion 385.10

Informationen

Merkmale:

  • klassische Holzrahmenkonstruktion mit schlanken Profilen
  • statisch nachgewiesen für Gedrängelasten nach DIN 4103
  • großformatige Scheibenabmessungen bis zu 1,5 m × 3 m
  • Anschluss an bekleidete Holz- und Stahlbauteile ≥ F 30
  • einfache Montage durch vorgefertigte Rahmenteile

Anwendung:

Eckausbildungen

Ecken von 90° bis 180° möglich

Nachweis(e)

ABG Nr. Z-19.14-2003 des DIBt Berlin
