Konstruktion 385.95

PROMAGLAS® F1, zum Einbau in Wände, mit PROMAGLAS® F1–90-Brandschutzglas als Montageset

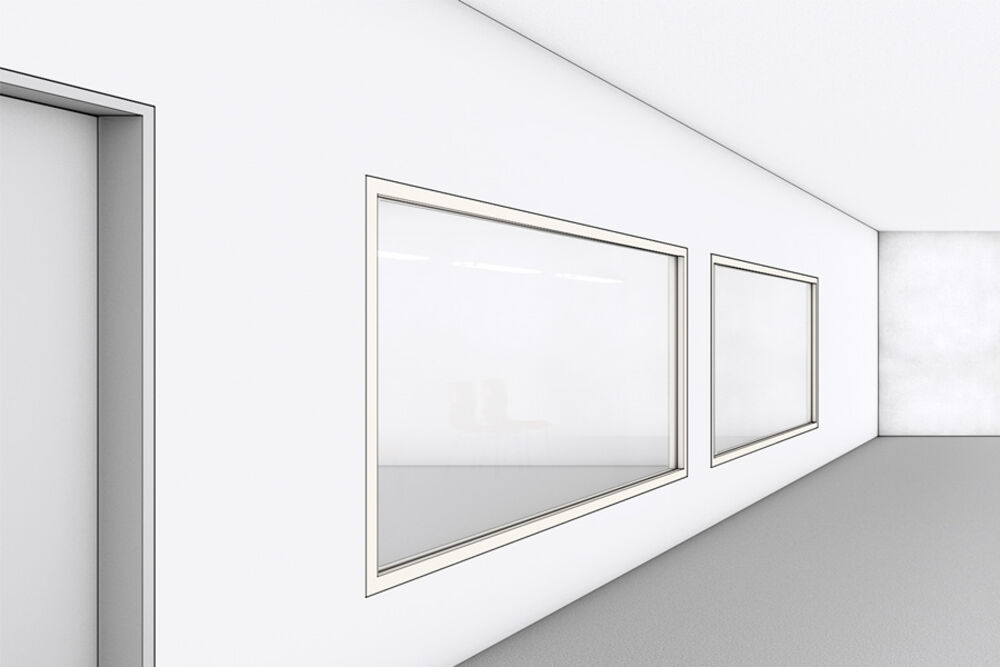

Diese F 90 klassifizierte Brandschutzverglasung kann sowohl mit Einzelscheiben als auch als fortlaufendes Fensterband in Massiv und Metallständerwänden eingebaut werden. Die Verglasung PROMAGLAS® F1 zum Einbau in Wände, F 90 wird im Innenbereich von Gebäuden eingesetzt. Die Glaslagerung mit PROMATECT®-H Brandschutzbauplatten-Streifen an den flankierenden Bauteilen ermöglicht eine rahmenlose Optik.

Dieses Konstruktionsblatt zeigt ausschnittsweise die Merkmale dieser Glaselemente bei Ausführung mit dem PROMAGLAS®-Montageset F1–90. Weitere Ausführungsdetails siehe ABG bzw. auf Anfrage.

Konstruktion 385.95

Informationen

Merkmale:

  • feuerbeständige Verglasung
  • Einbau in Massiv- und Metallständerwände ≥ F 90
  • optisch rahmenlose Scheibenlagerung
  • großformatige Scheibenabmessungen bis zu 1500 mm × 3500 mm
  • hoch- oder querformatige Scheibenanordnung
  • statisch nachgewiesen für Gedrängelasten nach DIN 4103
  • größtes BÖM 1510 mm × 3060 mm in Metallständerwänden und 1560 mm × 3560 mm in Massivwänden
  • das einbaufertig lieferbare Montageset beinhaltet alle Produkte zur Herstellung der Brandschutzverglasung

Anwendung:

Feuerbeständige Verglasung

als einbaufertiges Montageset lieferbar

Nachweis(e)

ABG Nr. Z-19.14-2005 des DIBt Berlin entsprechend Verwaltungsvorschrift TB lfd. Nr. C 4.1
