Konstruktion 385.45

PROMAGLAS® F1–30 Leichtbaukonstruktion, mit PROMAGLAS® F1–30-Brandschutzglas als Montageset

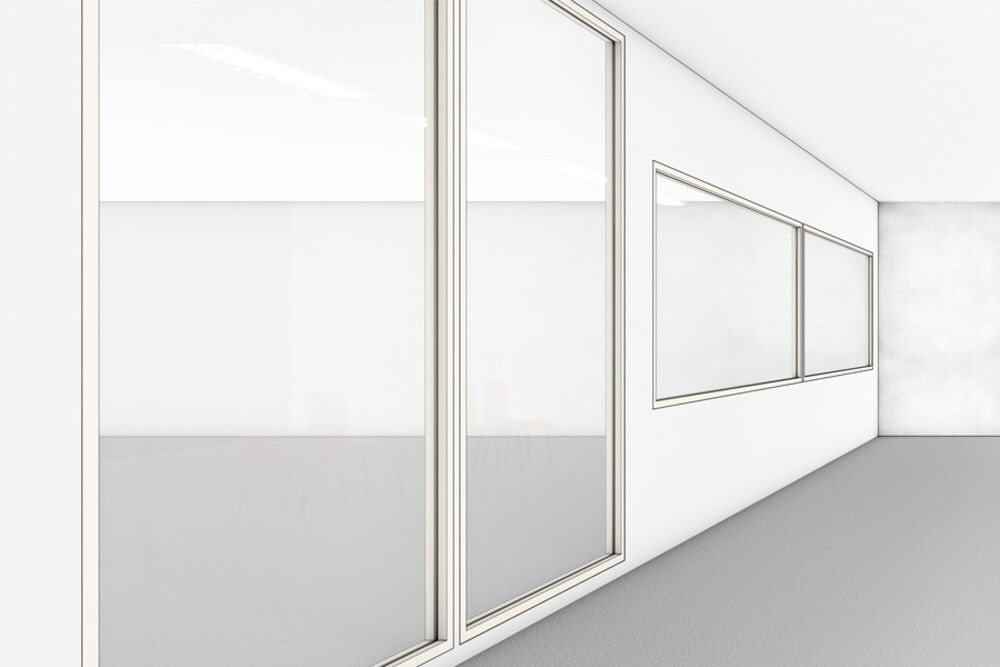

Diese F 30 klassifizierte Brandschutzverglasung kann sowohl mit Einzelscheiben als auch als fortlaufendes Fensterband in Massiv und Metallständerwänden eingebaut werden. Die Verglasung PROMAGLAS® F1–30-Leichtbaukonstruktion, F30 wird im Innenbereich von Gebäuden eingesetzt.

Die Glaslagerung mit PROMATECT®-H-Streifen an den flankierenden Bauteilen ermöglicht eine rahmenlose Optik. Dieses Konstruktionsblatt zeigt ausschnittsweise die Merkmale dieser Glaselemente bei Ausführung mit dem PROMAGLAS®-Montageset F1–30. Weitere Ausführungsdetails siehe ABG bzw. auf Anfrage.

Konstruktion 385.45

Informationen

Merkmale:

  • feuerhemmende Verglasung
  • Einbau in Massiv- und Metallständerwände ≥ F 30
  • optisch rahmenlose Scheibenlagerung
  • großformatige Scheibenabmessungen bis zu Hochformat 1500 mm × 3000 mm bzw. Querformat 3400 mm × 1500 mm
  • hoch- oder querformatige Scheibenanordnung
  • statisch nachgewiesen für Gedrängelasten nach DIN 4103
  • das einbaufertig lieferbare Montageset beinhaltet alle Produkte zur Herstellung der Brandschutzverglasung

Anwendung:

Feuerhemmende Verglasung

als einbaufertiges Montageset lieferbar

Promat-Material

PROMAGLAS® F1-30

Nachweis(e)

ABG Nr. Z-19.14-2244 des DIBt Berlin entsprechend Verwaltungsvorschrift TB lfd. Nr. C 4.1
