Lüftungs- und Entrauchungsleitungen als selbständige Konstruktionen oder nachträgliche Bekleidungen
Leitungen zur Luftführung und Rauchableitung werden brandschutztechnisch nach dem Konstruktionsprinzip und den spezifischen Schutzzielen im Brandfall unterschieden.
Feuerwiderstandsfähige Lüftungsleitungen
Eine besonders wirtschaftliche Ausführung mit Brandschutzplatten als luftführendem Querschnitt sind selbständige Lüftungsleitungen. Die spezifischen Platteneigenschaften von PROMATECT® und die besondere Fügetechnik erlauben die Herstellung sehr großer und freier Querschnitte mit strömungstechnisch günstigen Formteilen. Einzelne Kanalteile lassen sich sowohl vorkonfektionieren als auch vor Ort sehr gut an individuelle Einbausituationen anpassen. Selbständige Lüftungskanäle benötigen keine besonderen Vorkehrungen gegen Ausdehnung unter Brandeinwirkung (zum Beispiel Kompensatoren) und sind während der gesamten Nutzungsdauer wartungsfrei.

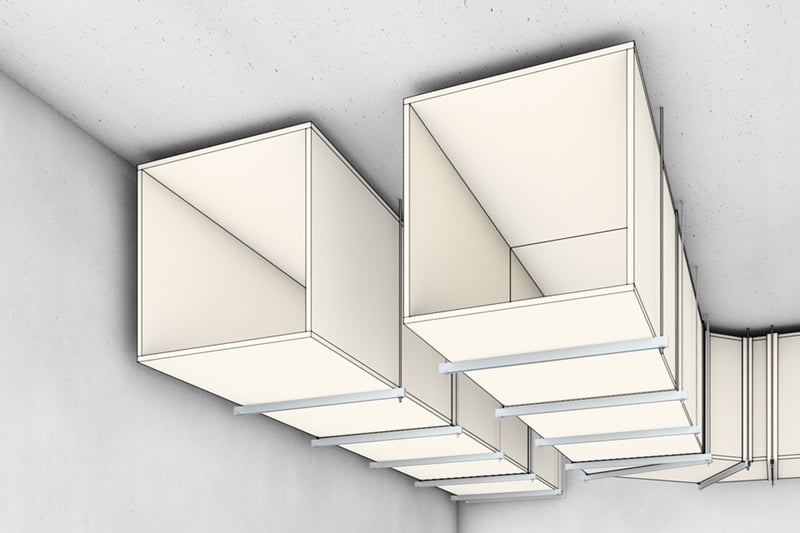

Selbständige Lüftungsleitung, L 90/EI 90 (ve,ho i↔o)-S
Einschalige Kanalteile ausschließlich aus Brandschutzplatten für waagerechte und senkrechte Leitungsführung
Feuerwiderstandsfähige Bekleidungen von Lüftungsleitungen
Lüftungsleitungen aus Stahlblech erfüllen Anforderungen an eine Feuerwiderstandsklasse nicht, da sie sich bei Hitzeeinwirkung erheblich verformen und so die Ausbreitung von Feuer und Rauch nicht ausreichend lang verhindern. Sie sind deshalb nachträglich dort zu bekleiden, wo Leitungen oder Leitungsabschnitte einer Feuerwiderstandsklasse entsprechen sollen. Wenn sich in den luftführenden Kanälen im besonderen Maße brennbare Stoffe ablagern können (zum Beispiel Abluft von gewerblichen Küchen) oder falls die luftführenden Leitungen selbst aus brennbaren Materialien bestehen (zum Beispiel Kunststofflüftungsleitungen für Laborabzüge) gelten in der Regel weitere, ganz spezifische Brandschutzanforderungen.

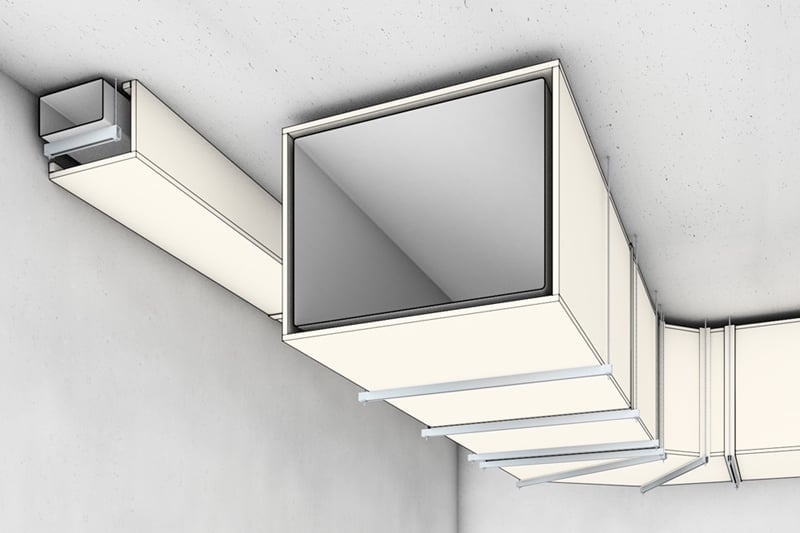

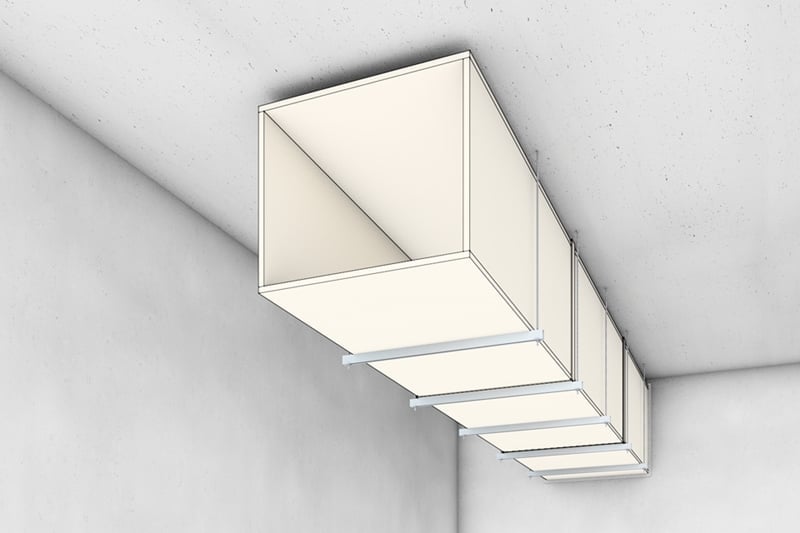

Bekleidung für Stahlblech-Lüftungsleitungen, L 90, EI 90 (ve,ho i↔o)-S
Nachträgliche Bekleidung für waagerechte und senkrechte Leitungen
Bekleidung für Polypropylen-Lüftungsleitungen, L 90
Nachträgliche Bekleidung für waagerechte und senkrechte Leitungen
Entrauchungsleitungen
Selbständige Lüftungsleitungen eignen sich aufgrund ihres Brandverhaltens besonders gut für die Ableitung von Rauch und heißen Brandgasen.
Für diesen Anwendungsfall werden sie über einen Feuerwiderstand hinaus als Einzelbauteile von maschinellen Entrauchungsanlagen (MRA) geprüft. Dabei erfüllen sie die höchsten Anforderungen an Entrauchungsleitungen nach DIN V 18232-6.
Feuerwiderstandsfähige Entrauchungsleitung (MRA), 90 min
Entrauchungs- und Zuluftleitung zur Nachströmung als Bestandteil von maschinellen Rauchabzügen
