В първата част от серията от статии се занимавахме със пожарозащитни уплътнения за метални тръби, негорими тръбни изолации (CS, CI, LS и LI конфигурации), възможни конфигурации на края на тръбите (U/U, U/C, C/U, C/C) и разстоянията на окачване и опора при монтиране. В тази част ще опишем тръби, изработени от горими материали, запълващи уплътнения на многослойни композитни тръби и горими тръбни изолации. Допълнително искаме да привлечем вниманието на колегите проектанти, монтажници, изпълнители и пожарникари към някои (все още не широко известни!) основни правила, които трябва да се вземат предвид по време на проектиране, монтаж и инспекция.
Пластмасови тръби
Интересно е, че пожарозащитните уплътнения за тръби, изработени от горими материали, причиняват по-малко проблеми, отколкото металните тръби, но основните принципи са същите: информация, отнасяща се за приложението на преминаването при специфични позиции за монтаж може да се намери в класификационната и техническата документации (ръководство) на даден продукт.
Най-важните параметри са следните:
- клас по противопожарната класификация EI - БДС EN 13501-2:2016;
- материал и дебелина на стената на тръбата;
- материал, дебелина и конфигурацията на изолацията;
- конфигурация на края на тръбата;
- тип и минимална дебелина на строителните конструкции, засегнати от тръбното преминаване (леки и монолитни стени, монолитни подове, стена или под от ламинат с кръстосано разположени слоеве, окачен таван или конструкции от сандвич панели);
- ограничения на размерите; разстояния до предметите;
- и закрепване (всички тези подробности ще бъдат разгледани по-късно).
Очевидно е, че зоната на топене на горима тръба (също и топлоизолацията) трябва да бъде запечатана с набъбващ материал.
Някои от изброените продукти могат да бъдат комбинирани с покрития, като PROMASTOP®-CC и PROMASTOP®-I за меки преминавания или с пожарозащитен хоросан PROMASTOP®-M за твърди преминавания. Някои от методите за полагане са показани в тази статия, а пълното упътване за полагане можете да намерите в раздела Изтегляне [връзка] или като се свържете с наш местен офис.
Размерът на преминаващата пластмасова тръба трябва да бъде взет предвид при всички продукти и типове преминавания. Ето някои примери за най-често използвани типове меки преминавания, които са направени с PROMASTOP®-CC:

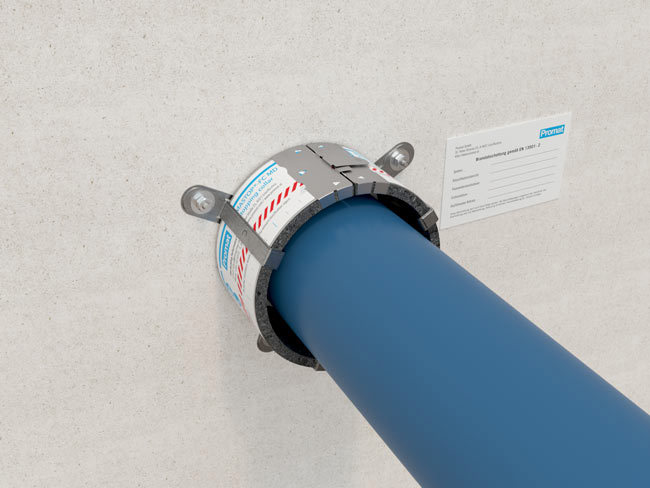

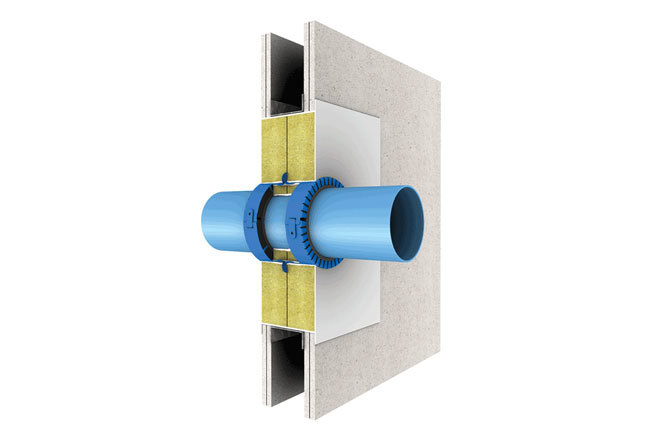

- Пожарозащитна яка PROMASTOP®-FC6: PVC-U и PVC-C тръби до Ø 250 mm, PE-HD (или HDPE), ABS, SAN+PVC, PP-H и PP-R тръби до 200 mm.
- Пожарозащитна лента PROMASTOP®-W:всички горепосочени тръби до Ø 160 mm.
- Пожарозащитен акрил PROMASEAL®-AG в отвор, пробит в сърцевината, е класифициран за затваряне на преминавания на PVC-U тръби с максимален диаметър 110 mm и дебелина на стената на тръбата 3,2 mm; способността на продукта да набъбва е подходяща за запълване на цялото напречно сечение на тръбата, когато пръстеновидната междина около тръбата с максимална ширина 20 mm е запълнена съответно до дълбочина 25 mm или 20 mm.
Материал на горимите тръби
За PVC-U и PE-HD тръби трябва да бъдат извършени потделно и изпитвания, базирани на стандарта EN 1366-3. Съгласно изпитвателния стандарт, резултатите от изпитване на PVC-U тръби, произведени на база на стандартите EN 1329-1, EN 1453-1 или EN 1452-1 са валидни също и за PVC-C тръби, произведени на база EN 1566-1. Резултатите от PE-HD тръби, произведени на база на стандартите EN 1519-1 или EN 12666-1, могат да се използват за PE тръби, произведени съгласно стандартите EN 12201-2, EN 1519-1 или EN 12666-1 и за акрилонитрил бутадиен стирен (ABS) тръби произведени на база стандарта EN 1455-1, и за стиролова съполимерна смес (SAN+PVC) тръби произведени съгласно стандарта EN 1565-1.
Дебелина на стената на пластмасови тръби
Съгласно стандарта EN 1366-3, видовете тръби, които ще бъдат изпитани, се разделят на дименсионни групи въз основа на диаметъра и дебелината на стената (т.е. дименсионна група 1: външен диаметър на тръбата 50-80 mm и дебелина на стената на тръбата 3-6 mm; дименсионна група 2: външен диаметър на тръбата 90-125 mm и дебелина на стената на тръбата 3-8,6 mm и т.н.). Определен тип яка може да бъде използван за група от размери, за които има положителни резултати от изпитване.
Горима изолация на тръби, изработени от горими материали
В практиката тръбите обикновено са снабдени с изолация, изработена от горими материали, за предоставяне на термална и акустична изолация. Този факт трябва да бъде взет предвид, когато се изпитват яки. Както е показано в примерната таблица по-долу, пожарозащитните яки PROMASTOP®-FC3 или PROMASTOP®-FC6 са класифицирани от EI 60-U/U до EI 120-U/ U с Geberit Silent PP тръби от подобен тип в диапазона Ø 32 mm / s 2,0 mm - Ø 160 mm / s 32,0 mm (s: дебелина на стената на тръбата).
| Спецификация | Размери Ø…Диаметър на тръбата (mm) s…Дебелина на стената (mm) d…Дебелина на изолацията (mm) |
Класификация | |||
| Монолитна стена | Монолитен под | Шперплатова стена | Шперплатов под | ||
| Тръби Geberit Dilent PP за тръбни муфи на 90о | |||||
| Яка, монтирана на повърхността, дебелина на конструкцията ≥ 140 mm | Яка, монтирана на повърхността, дебелина на конструкцията ≥ 140 mm | PROMASTOP®-FC3 Ø 32 mm, s 2,0 mm R Ø 125 mm, s 4,2 mm PROMASTOP®-FC6 Ø 32 mm, s 2,0 mm R Ø 160 mm, s 5,2 mm |
EI 90-U/U | ||
| Яка, монтирана на повърхността, дебелина на конструкцията ≥ 100 mm Вградена яка, дебелина на конструкцията ≥ 150 mm |
Яка, монтирана на повърхността, дебелина на конструкцията ≥ 150 mm Вградена яка, дебелина на конструкцията ≥ 150 mm |
EI 120-U/U | |||
| Яка, монтирана на повърхността, дебелина на конструкцията ≥ 150 mm | PROMASTOP®-FC6 Ø 32 mm, s 6,0 mm R Ø 160 mm, s 32,0 mm |
EI 60-U/U с горима изолация B-s3, d0 |
|||
| Яка, монтирана на повърхността, дебелина на конструкцията ≥ 150 mm | PROMASTOP®-FC6 Ø 32 mm, d 6,0 mm R Ø 160 mm, d 6,0 mm |
EI 120-U/U с горима изолация B-s3, d0 |
|||
| Яка, монтирана на повърхността, дебелина на конструкцията ≥ 100 mm | PROMASTOP®-FC6 Ø 32 mm, d 6,0 mm R Ø 160 mm, d 32,0 mm |
EI 120-U/U с горима изолация B-s3, d0 |
|||
Метални тръби с горима изолация
Запълващите уплътнения на металните тръби бяха обсъдени в предишната статия, въпреки че горимата изолация не беше спомената там. Огнеустойчивост EI 120-U/C може да бъде постигната с пожарозащитни тухли PROMASTOP®-B, които се използват за преминаването на стоманени тръби с външен диаметър на тръбата до 220 mm и дебелина на стената на тръбата 18 mm, снабдени с изолация с дебелина до 32 mm и клас по реакция на огън B-s3, d0. Запълващите уплътнения на медни тръби с външен диаметър на тръбата до 88,9 mm и дебелина на стената на тръбата 14,2 mm са класифицирани за EI 90-U/C със същата изолация. Моля, обърнете внимание, че топлопроводимостта на стената на тръбата е от изключително значение (този показател беше обсъден в предишната статия) – по-ниска горимост е постигната със същото решение за преминаването при медни тръби с по-добра топлопроводимост, по-малък диаметър и по-малка дебелина на стената.
Многослойни композитни тръби с горима изолация
Преминаванията, класифицирани за EI 120-U/C на алуминиеви композитни тръби (например Pipelife RADOPRESS) с химически етикети PE-X/Al/ PE-X и запалима изолация могат да бъдат уплътнени с един слой пожарозащитна лента PROMASTOP®-W при меки уплътнения с PROMASTOP®-CC. Има две възможни изолации:
- Клас по реакция на огън B-s3, d0 съгласно EN 13501-1 напр. гума, с дебелина 6 ÷ 32 mm дебелина; външният диаметър на тръбата е до 32 mm
- Клас по реакция на огън E съгласно EN 13501-1 напр. PE, с дебелина 4 ÷ 9 mm; външният диаметър на тръбата е до 32 mm
| Меко уплътнение (mm) | Направление П…Под С…Стена |
Размери Ø…Диаметър на тръбата (mm) d…Дебелина на изолацията (mm) |
Брой слоеве (лента) | Класификация | |
| Тръби Pipelife Radopress | |||||
| 2 × 50 | П/C | Ø 16 mm, d 6,0 mm RØ 63 mm, d 32,0 mm | 1 | EI 120-U/C с горима изолация B-s3, d0 | |
| 2 × 50 | П/C | Ø 16 mm, d 4,0 mm RØ 32 mm, d 9,0 mm | 1 | EI 120-U/C с горима изолация E | |
В следващата статия ще разгледаме въпроси, които трябва да се вземат предвид при процеса на прилагане – най-вече относно избора на продуктите.
Последната планирана част на нашата серия от статии за пожарозащитни уплътнения описва запълващите уплътнения за кабели, кабелните снопове и линейните съединения (отвори).
